14
230V~
16A
230/230V
3kVA
10A
16A
16A
10A
10A
6
Max n° 4 interruttori BTDIN 45 In ≤16A
TA1
230V~
25A
230/230V
5kV A
16A
16A
16A
16A
16A
6
Max n° 4 interruttori BTDIN 45 In
≤16A
TA1
230V~
40A
230/230V
7,5kV A
16A
16A
6
16A
16A
16A
25A
25A
Max n° 3 interruttori BTDIN 45 In
≤25A
TA1

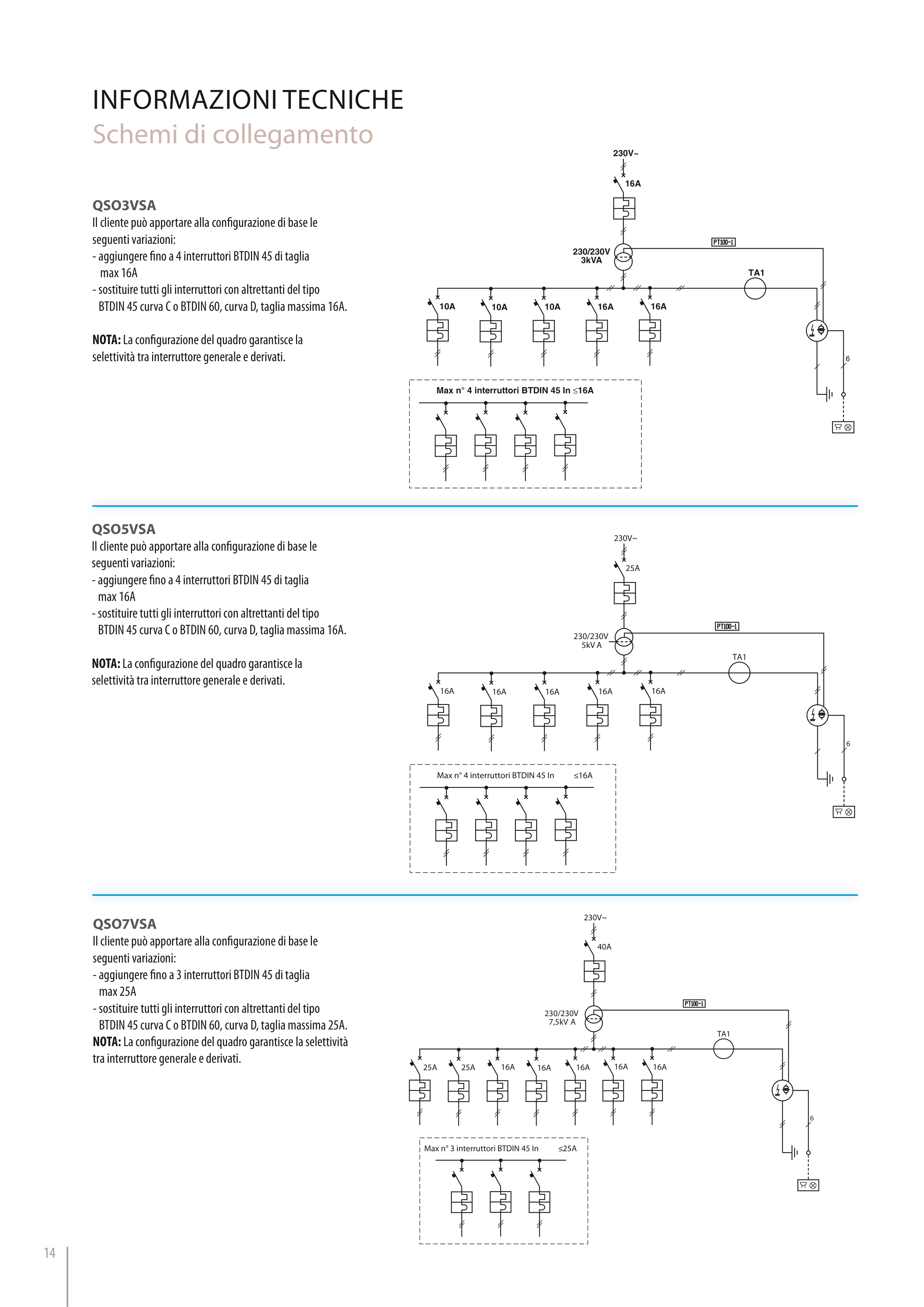

INFORMAZIONI TECNICHE
Schemi di collegamento
QSO3VSa
Il cliente può apportare alla confi gurazione di base le
seguenti variazioni:
- aggiungere fi no a 4 interruttori BTDIN 45 di taglia
max 16A
- sostituire tutti gli interruttori con altrettanti del tipo
BTDIN 45 curva C o BTDIN 60, curva D, taglia massima 16A.
NOTA: La confi gurazione del quadro garantisce la
selettività tra interruttore generale e derivati.
QSO5VSa
Il cliente può apportare alla confi gurazione di base le
seguenti variazioni:
- aggiungere fi no a 4 interruttori BTDIN 45 di taglia
max 16A
- sostituire tutti gli interruttori con altrettanti del tipo
BTDIN 45 curva C o BTDIN 60, curva D, taglia massima 16A.
NOTA: La confi gurazione del quadro garantisce la
selettività tra interruttore generale e derivati.
QSO7VSa
Il cliente può apportare alla confi gurazione di base le
seguenti variazioni:
- aggiungere fi no a 3 interruttori BTDIN 45 di taglia
max 25A
- sostituire tutti gli interruttori con altrettanti del tipo
BTDIN 45 curva C o BTDIN 60, curva D, taglia massima 25A.
NOTA: La confi gurazione del quadro garantisce la selettività
tra interruttore generale e derivati.
