162
1. Morsetti di collegamento per interruttore
aggiuntivo
2. Pulsante di comando
3. Led segnalazione
Rosso: non associato ad impianto
Spento: associato ad un impianto
4. Pulsante di reset
5. Led stato carico e presenza interruttore
aggiuntivo
Spento: contatto aperto
Verde: contatto chiuso
Lampeggio blu: contatto aperto e
modalità automatica attiva
Lampeggio verde/blu: contatto chiuso e
modalità automatica attiva
6. Morsetti di collegamento
1
2
6
3
5
4
Nota*: il comando da interruttore aggiuntivo è
prioritario rispetto le altre modalità di funzionamento.
Load
20 A
*
Carichi
Carichi resistivi
Motore
Potenza
4800 W
2400 VA
Tensione
240 Vac
Frequenza di
funzionamento
50 Hz
Tecnologia
Radio (Maglie di rete senza fili)
Livello di potenza
<100mW
Frequenza di banda
da 2,4 a 2,4835 GHz
Dissipazione di potenza
<0,4W senza carico / <1,7W con carico
Emissione sonora
<10dB
Dati dimensionali
1 modulo DIN
+ 45 °C
- 5 °C
2 x 2,5 mm2
1 x 6 mm2
N, L, LOAD
2 x 1,5 mm2
1 x 2,5 mm2
C1, C2
Tabella dei carichi gestiti
Schema con contatto senza tensione

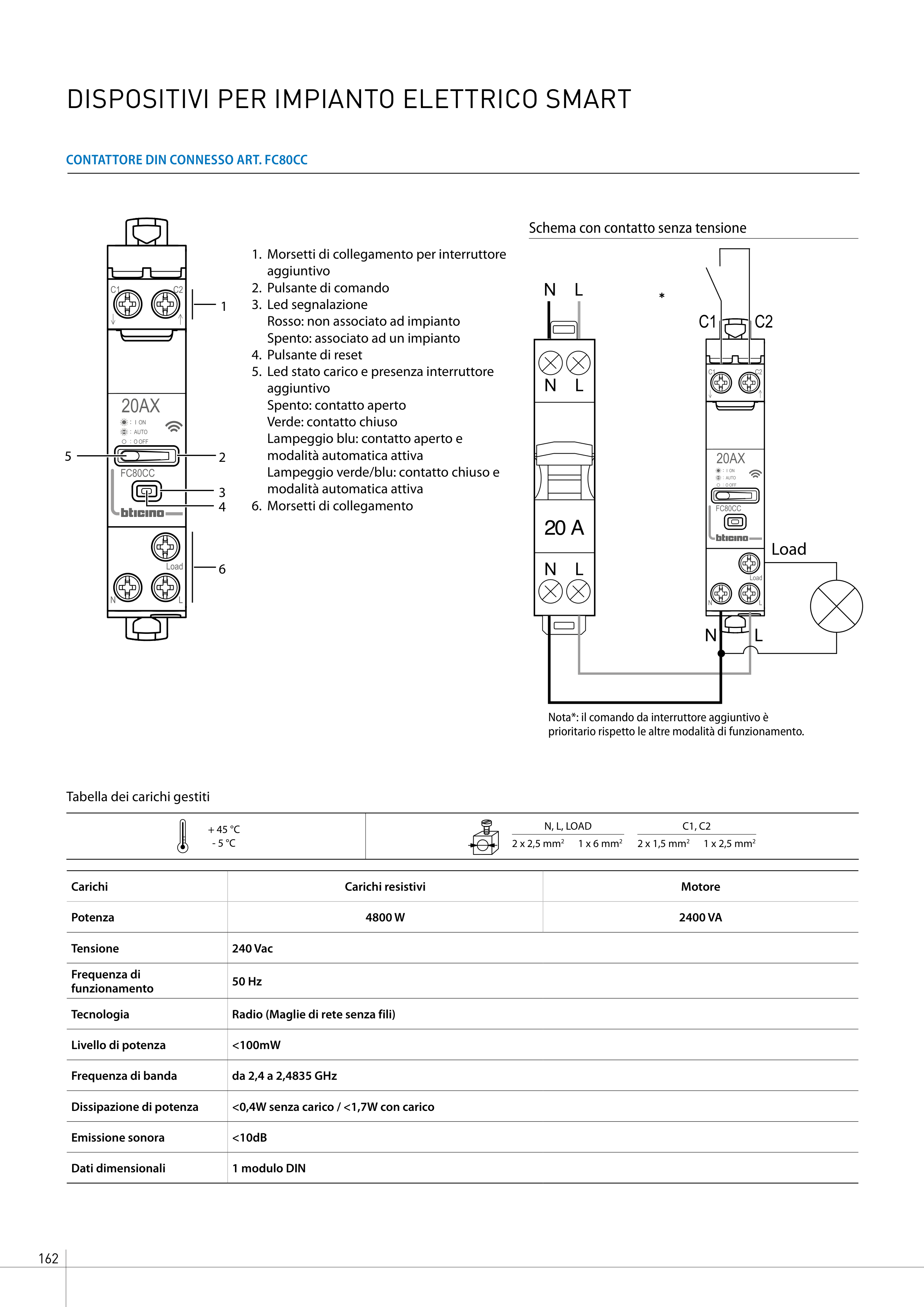

CONTATTORE DIN CONNESSO ART. FC80CC
DISPOSITIVI PER IMPIANTO ELETTRICO SMART
