160
L
N

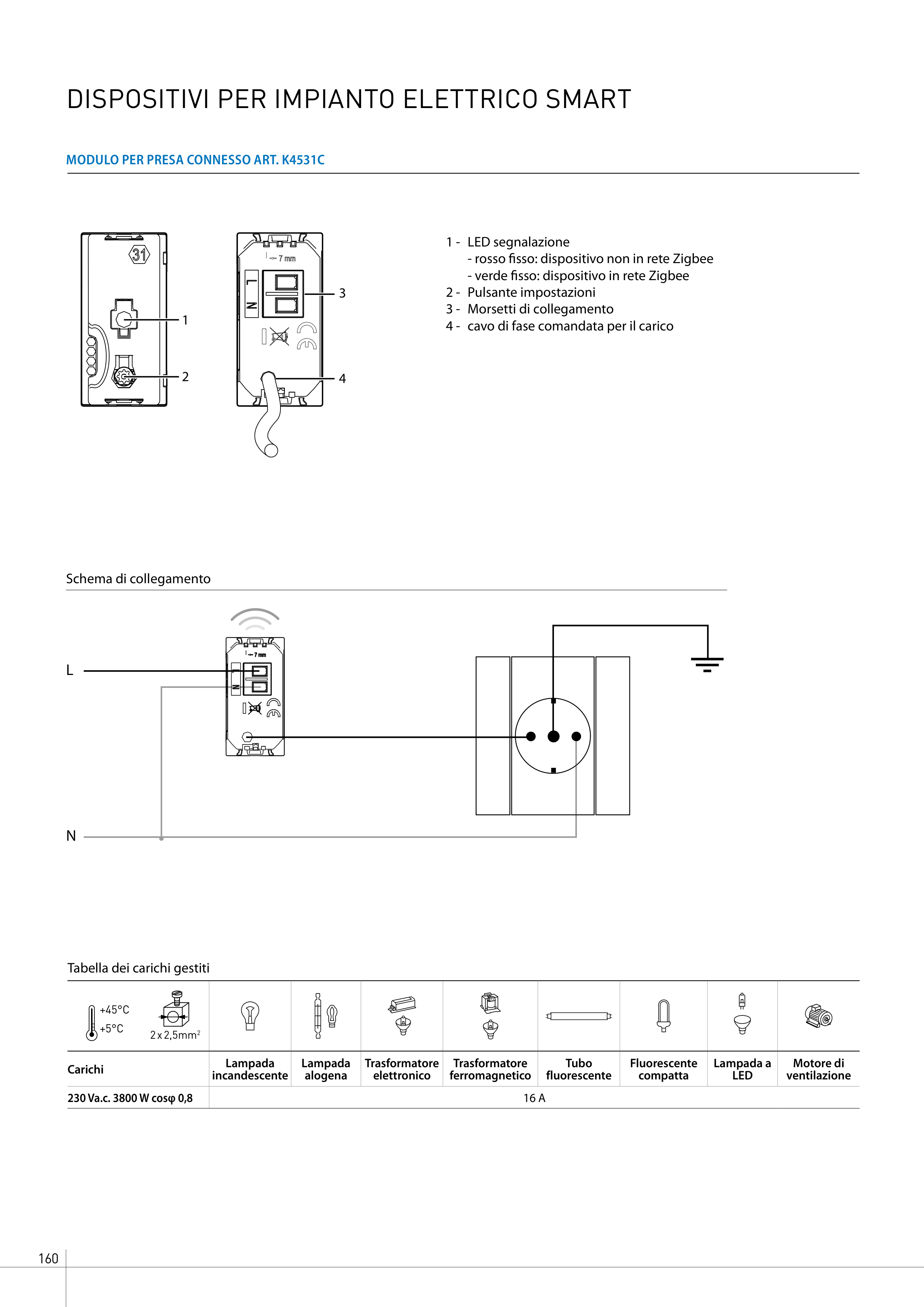

Schema di collegamento
MODULO PER PRESA CONNESSO ART. K4531C
1 - LED segnalazione
- rosso fisso: dispositivo non in rete Zigbee
- verde fisso: dispositivo in rete Zigbee
2 - Pulsante impostazioni
3 - Morsetti di collegamento
4 - cavo di fase comandata per il carico
1
3
2
4
Tabella dei carichi gestiti
+5°C
+45°C
110-240 VAC
50/60 Hz
2 x 2,5mm2
Carichi
Lampada
incandescente
Lampada
alogena
Trasformatore
elettronico
Trasformatore
ferromagnetico
Tubo
fluorescente
Fluorescente
compatta
Lampada a
LED
Motore di
ventilazione
230 Va.c. 3800 W cosφ 0,8
16 A
DISPOSITIVI PER IMPIANTO ELETTRICO SMART
