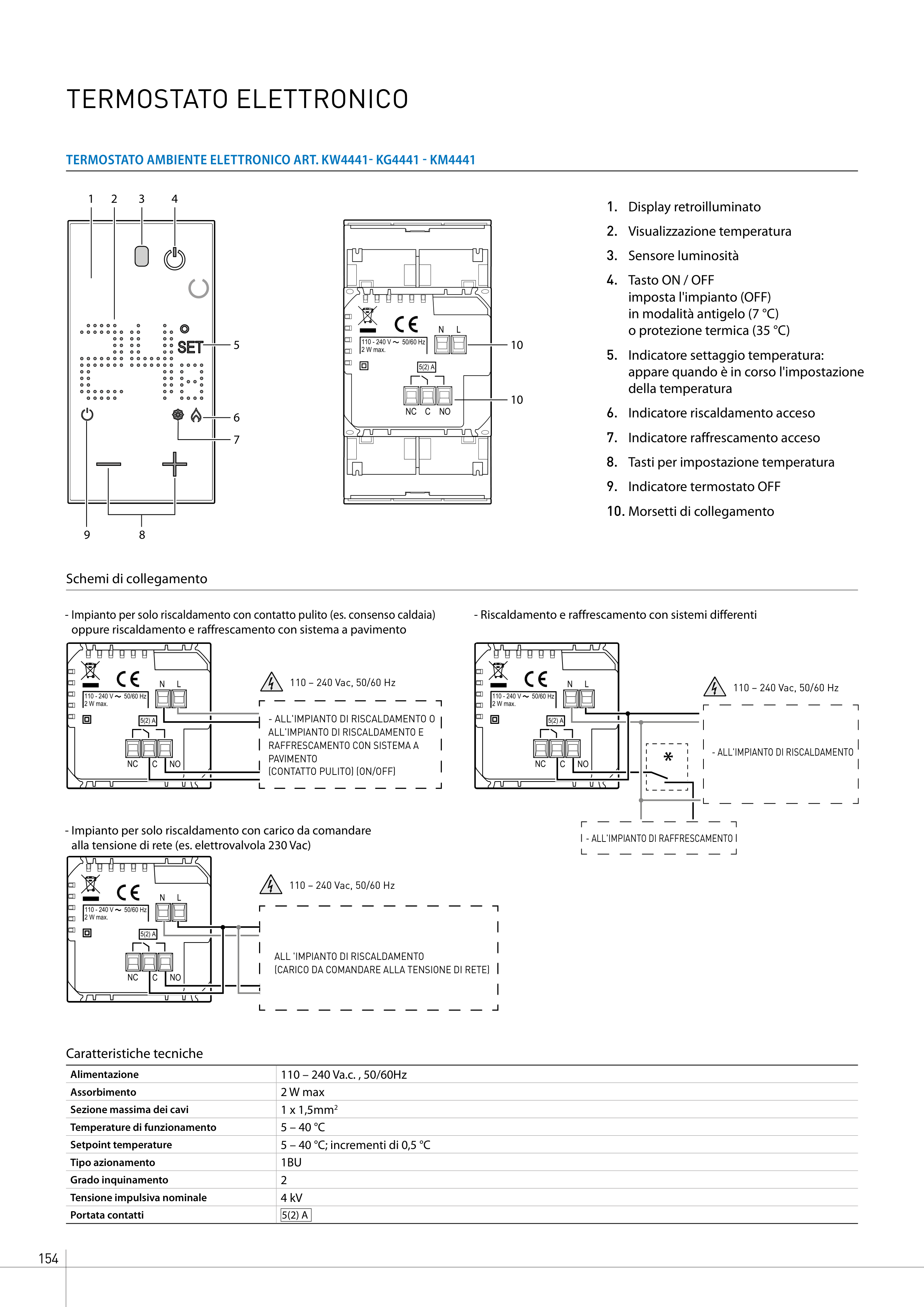

TERMOSTATO ELETTRONICO
TERMOSTATO AMBIENTE ELETTRONICO ART. KW4441- KG4441 - KM4441
1. Display retroilluminato
2. Visualizzazione temperatura
3. Sensore luminosità
4. Tasto ON / OFF
imposta l'impianto (OFF)
in modalità antigelo (7 °C)
o protezione termica (35 °C)
5. Indicatore settaggio temperatura:
appare quando è in corso l'impostazione
della temperatura
6. Indicatore riscaldamento acceso
7. Indicatore raffrescamento acceso
8. Tasti per impostazione temperatura
9. Indicatore termostato OFF
10. Morsetti di collegamento
1
2
3
4
5
6
7
8
9
NO
NC
C
5(2) A
110 - 240 V 50/60 Hz
2 W max.
L
N
10
10
Alimentazione
110 – 240 Va.c. , 50/60Hz
Assorbimento
2 W max
Sezione massima dei cavi
1 x 1,5mm2
Temperature di funzionamento
5 – 40 °C
Setpoint temperature
5 – 40 °C; incrementi di 0,5 °C
Tipo azionamento
1BU
Grado inquinamento
2
Tensione impulsiva nominale
4 kV
Portata contatti
5(2) A
Caratteristiche tecniche
- ALL'IMPIANTO DI RISCALDAMENTO O
ALL'IMPIANTO DI RISCALDAMENTO E
RAFFRESCAMENTO CON SISTEMA A
PAVIMENTO
(CONTATTO PULITO) (ON/OFF)
110 – 240 Vac, 50/60 Hz
NO
NC
C
5(2) A
110 - 240 V 50/60 Hz
2 W max.
L
N
ALL 'IMPIANTO DI RISCALDAMENTO
(CARICO DA COMANDARE ALLA TENSIONE DI RETE)
NO
NC
C
5(2) A
110 - 240 V 50/60 Hz
2 W max.
L
N
110 – 240 Vac, 50/60 Hz
- ALL'IMPIANTO DI RISCALDAMENTO
NO
NC
C
5(2) A
110 - 240 V 50/60 Hz
2 W max.
L
N
*
- ALL'IMPIANTO DI RAFFRESCAMENTO
110 – 240 Vac, 50/60 Hz
Schemi di collegamento
- Impianto per solo riscaldamento con contatto pulito (es. consenso caldaia)
oppure riscaldamento e raffrescamento con sistema a pavimento
- Impianto per solo riscaldamento con carico da comandare
alla tensione di rete (es. elettrovalvola 230 Vac)
- Riscaldamento e raffrescamento con sistemi differenti
