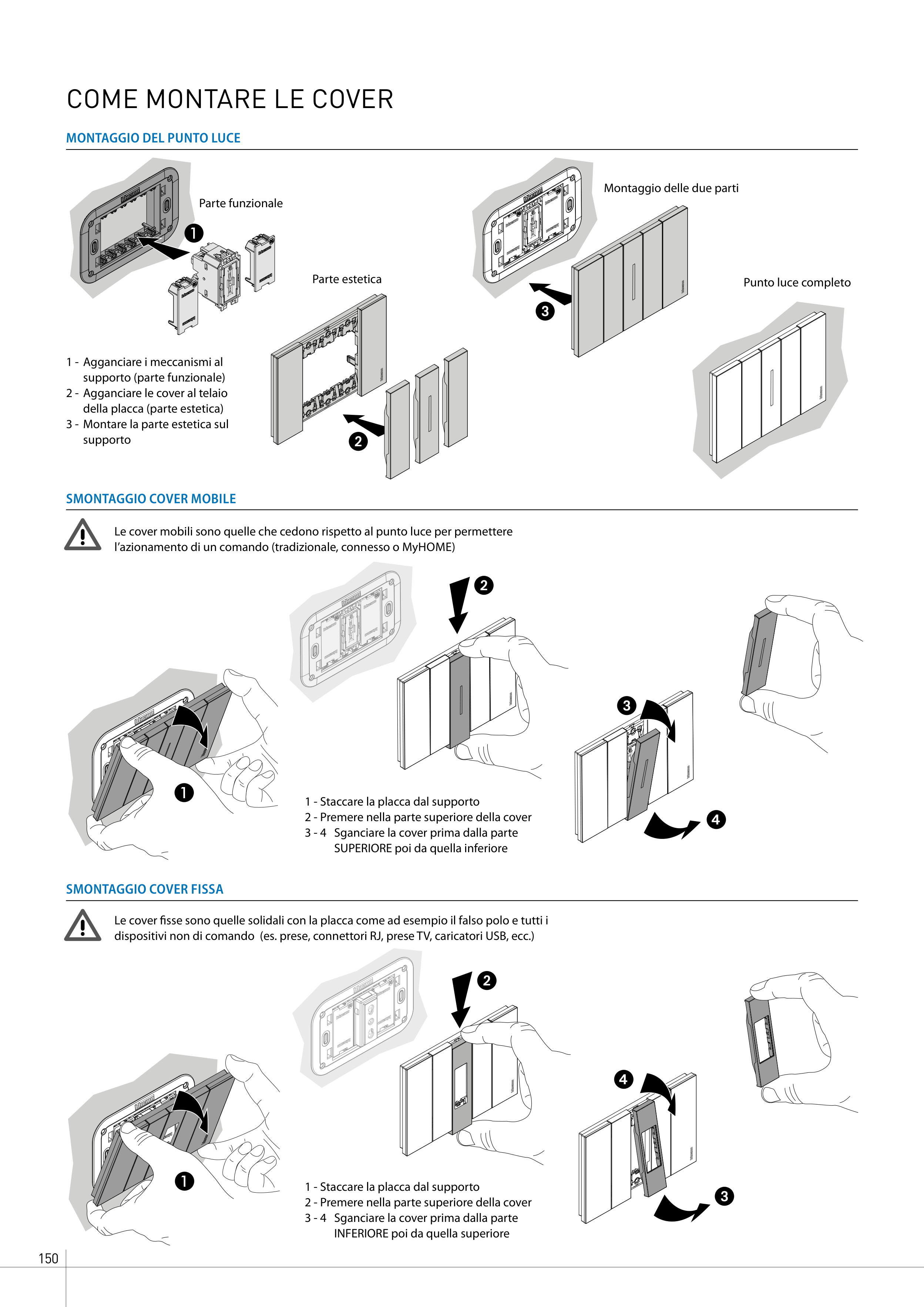

COME MONTARE LE COVER
MONTAGGIO DEL PUNTO LUCE
SMONTAGGIO COVER MOBILE
SMONTAGGIO COVER FISSA
�
�
�
�
�
�
�
�
�
�
�
�
�
�
�
�
�
�
�
�
�
�
�
�
�
�
�
�
�
�
�
�
�
�
�
�
1 - Staccare la placca dal supporto
2 - Premere nella parte superiore della cover
3 - 4 Sganciare la cover prima dalla parte
INFERIORE poi da quella superiore
1 - Staccare la placca dal supporto
2 - Premere nella parte superiore della cover
3 - 4 Sganciare la cover prima dalla parte
SUPERIORE poi da quella inferiore
Le cover mobili sono quelle che cedono rispetto al punto luce per permettere
l’azionamento di un comando (tradizionale, connesso o MyHOME)
Le cover fisse sono quelle solidali con la placca come ad esempio il falso polo e tutti i
dispositivi non di comando (es. prese, connettori RJ, prese TV, caricatori USB, ecc.)
1 - Agganciare i meccanismi al
supporto (parte funzionale)
2 - Agganciare le cover al telaio
della placca (parte estetica)
3 - Montare la parte estetica sul
supporto
Parte funzionale
Parte estetica
Punto luce completo
Montaggio delle due parti
�
�
�
�
�
�
�
�
�
�
�
�
�
�
�
�
�
�
�
�
�
�
�
�
