Collegamento led per retroilluminazione comandi
Nota: per il collegamento dei Led a 230 Va.c. per la
retroilluminazione degli apparecchi di comando: in caso di impiego
del LED come localizzazione del comando stesso, si deve tenere
presente che le lampade elettroniche a risparmio energetico o quelle
fluorescenti non consentono il collegamento del LED in serie al
carico.
È pertanto necessario portare in prossimità del comando anche il
conduttore di neutro e collegare il LED direttamente tra fase e neutro
che lo manterranno acceso permanente.
Funzione: localizzazione
Funzione: spia stato del carico
L
L
N
N

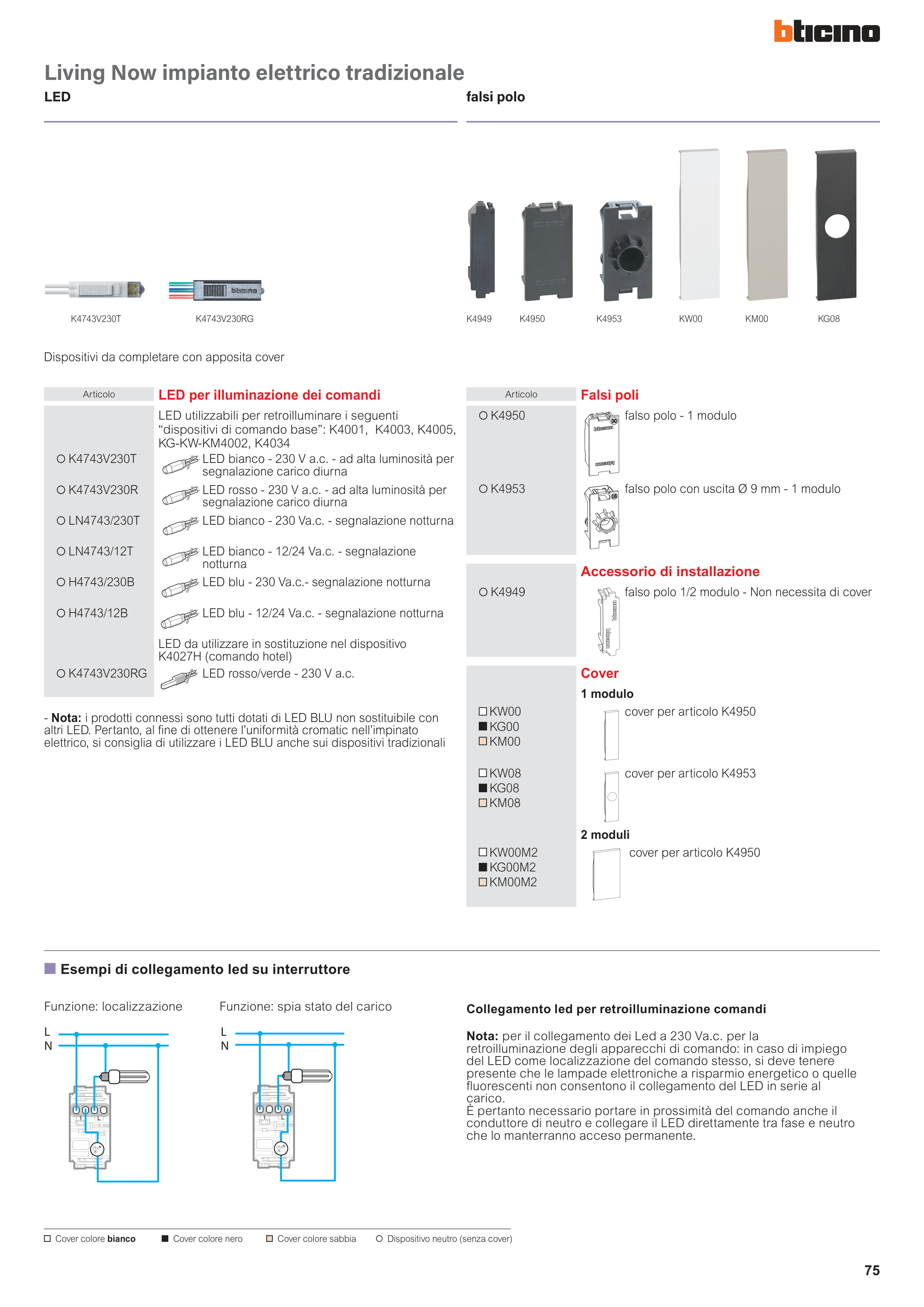

Living Now impianto elettrico tradizionale
LED
falsi polo
Dispositivi da completare con apposita cover
K4743V230T
K4743V230RG
K4949
K4950
K4953
KW00
KM00
KG08
- Nota: i prodotti connessi sono tutti dotati di LED BLU non sostituibile con
altri LED. Pertanto, al fine di ottenere l’uniformità cromatic nell’impinato
elettrico, si consiglia di utilizzare i LED BLU anche sui dispositivi tradizionali
Articolo
Falsi poli
Q K4950
falso polo - 1 modulo
Q K4953
falso polo con uscita Ø 9 mm - 1 modulo
Accessorio di installazione
Q K4949
falso polo 1/2 modulo - Non necessita di cover
Cover
1 modulo
� KW00
� KG00
� KM00
cover per articolo K4950
� KW08
� KG08
� KM08
cover per articolo K4953
2 moduli
� KW00M2
� KG00M2
� KM00M2
cover per articolo K4950
Articolo
LED per illuminazione dei comandi
LED utilizzabili per retroilluminare i seguenti
“dispositivi di comando base”: K4001, K4003, K4005,
KG-KW-KM4002, K4034
Q K4743V230T
LED bianco - 230 V a.c. - ad alta luminosità per
segnalazione carico diurna
Q K4743V230R
LED rosso - 230 V a.c. - ad alta luminosità per
segnalazione carico diurna
Q LN4743/230T
LED bianco - 230 Va.c. - segnalazione notturna
Q LN4743/12T
LED bianco - 12/24 Va.c. - segnalazione
notturna
Q H4743/230B
LED blu - 230 Va.c.- segnalazione notturna
Q H4743/12B
LED blu - 12/24 Va.c. - segnalazione notturna
LED da utilizzare in sostituzione nel dispositivo
K4027H (comando hotel)
Q K4743V230RG
LED rosso/verde - 230 V a.c.
■ Esempi di collegamento led su interruttore
Dispositivo neutro (senza cover)
Cover colore bianco
Cover colore nero
Cover colore sabbia
