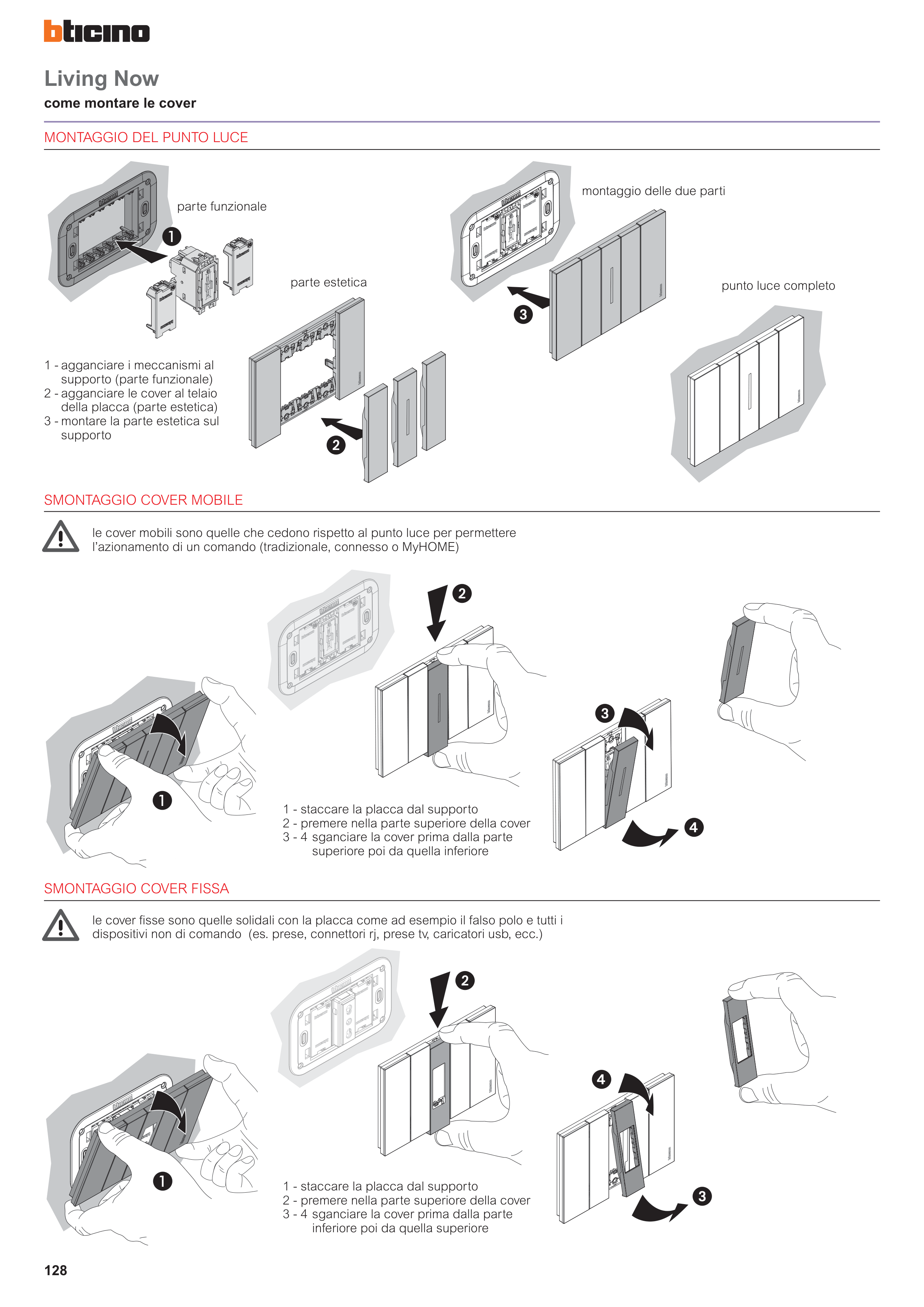

MONTAGGIO DEL PUNTO LUCE
SMONTAGGIO COVER MOBILE
SMONTAGGIO COVER FISSA
�
�
�
�
�
�
�
�
�
�
�
�
�
�
�
�
�
�
�
�
�
�
�
�
�
�
�
�
�
�
�
�
�
�
�
�
1 - staccare la placca dal supporto
2 - premere nella parte superiore della cover
3 - 4 sganciare la cover prima dalla parte
inferiore poi da quella superiore
1 - staccare la placca dal supporto
2 - premere nella parte superiore della cover
3 - 4 sganciare la cover prima dalla parte
superiore poi da quella inferiore
le cover mobili sono quelle che cedono rispetto al punto luce per permettere
l’azionamento di un comando (tradizionale, connesso o MyHOME)
le cover fisse sono quelle solidali con la placca come ad esempio il falso polo e tutti i
dispositivi non di comando (es. prese, connettori rj, prese tv, caricatori usb, ecc.)
1 - agganciare i meccanismi al
supporto (parte funzionale)
2 - agganciare le cover al telaio
della placca (parte estetica)
3 - montare la parte estetica sul
supporto
parte funzionale
parte estetica
punto luce completo
montaggio delle due parti
�
�
�
�
�
�
�
�
�
�
�
�
�
�
�
�
�
�
�
�
�
�
�
�
Living Now
come montare le cover
