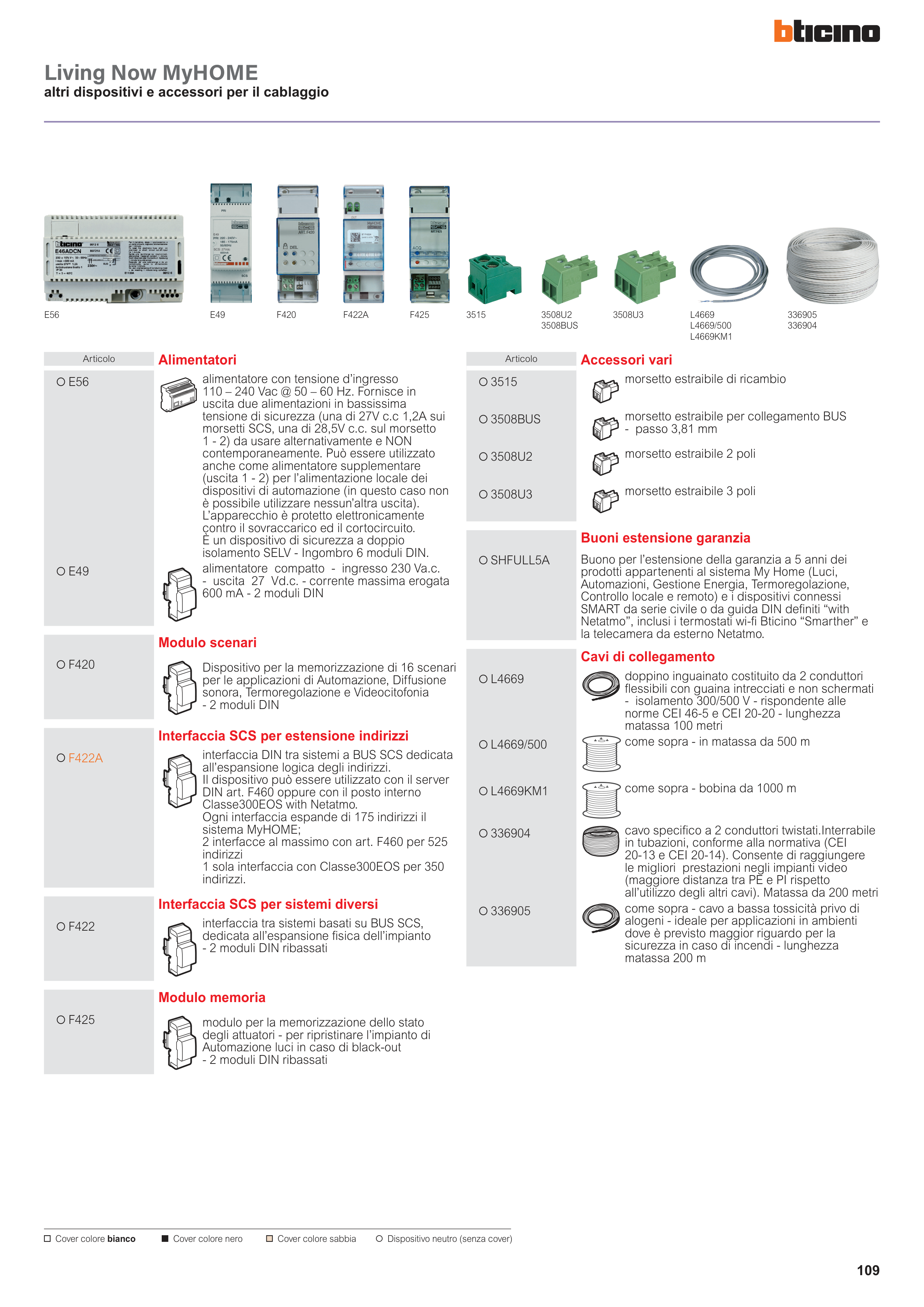

109
Living Now MyHOME
altri dispositivi e accessori per il cablaggio
Articolo
Alimentatori
Q E56
alimentatore con tensione d’ingresso
110 – 240 Vac @ 50 – 60 Hz. Fornisce in
uscita due alimentazioni in bassissima
tensione di sicurezza (una di 27V c.c 1,2A sui
morsetti SCS, una di 28,5V c.c. sul morsetto
1 - 2) da usare alternativamente e NON
contemporaneamente. Può essere utilizzato
anche come alimentatore supplementare
(uscita 1 - 2) per l’alimentazione locale dei
dispositivi di automazione (in questo caso non
è possibile utilizzare nessun’altra uscita).
L’apparecchio è protetto elettronicamente
contro il sovraccarico ed il cortocircuito.
È un dispositivo di sicurezza a doppio
isolamento SELV - Ingombro 6 moduli DIN.
Q E49
alimentatore compatto - ingresso 230 Va.c.
- uscita 27 Vd.c. - corrente massima erogata
600 mA - 2 moduli DIN
Modulo scenari
Q F420
Dispositivo per la memorizzazione di 16 scenari
per le applicazioni di Automazione, Diffusione
sonora, Termoregolazione e Videocitofonia
- 2 moduli DIN
Interfaccia SCS per estensione indirizzi
Q F422A
interfaccia DIN tra sistemi a BUS SCS dedicata
all’espansione logica degli indirizzi.
Il dispositivo può essere utilizzato con il server
DIN art. F460 oppure con il posto interno
Classe300EOS with Netatmo.
Ogni interfaccia espande di 175 indirizzi il
sistema MyHOME;
2 interfacce al massimo con art. F460 per 525
indirizzi
1 sola interfaccia con Classe300EOS per 350
indirizzi.
Interfaccia SCS per sistemi diversi
Q F422
interfaccia tra sistemi basati su BUS SCS,
dedicata all’espansione fisica dell’impianto
- 2 moduli DIN ribassati
Modulo memoria
Q F425
modulo per la memorizzazione dello stato
degli attuatori - per ripristinare l’impianto di
Automazione luci in caso di black-out
- 2 moduli DIN ribassati
Articolo
Accessori vari
Q 3515
morsetto estraibile di ricambio
Q 3508BUS
morsetto estraibile per collegamento BUS
- passo 3,81 mm
Q 3508U2
morsetto estraibile 2 poli
Q 3508U3
morsetto estraibile 3 poli
Buoni estensione garanzia
Q SHFULL5A
Buono per l’estensione della garanzia a 5 anni dei
prodotti appartenenti al sistema My Home (Luci,
Automazioni, Gestione Energia, Termoregolazione,
Controllo locale e remoto) e i dispositivi connessi
SMART da serie civile o da guida DIN definiti “with
Netatmo”, inclusi i termostati wi-fi Bticino “Smarther” e
la telecamera da esterno Netatmo.
Cavi di collegamento
Q L4669
doppino inguainato costituito da 2 conduttori
flessibili con guaina intrecciati e non schermati
- isolamento 300/500 V - rispondente alle
norme CEI 46-5 e CEI 20-20 - lunghezza
matassa 100 metri
Q L4669/500
come sopra - in matassa da 500 m
Q L4669KM1
come sopra - bobina da 1000 m
Q 336904
cavo specifico a 2 conduttori twistati.Interrabile
in tubazioni, conforme alla normativa (CEI
20-13 e CEI 20-14). Consente di raggiungere
le migliori prestazioni negli impianti video
(maggiore distanza tra PE e PI rispetto
all’utilizzo degli altri cavi). Matassa da 200 metri
Q 336905
come sopra - cavo a bassa tossicità privo di
alogeni - ideale per applicazioni in ambienti
dove è previsto maggior riguardo per la
sicurezza in caso di incendi - lunghezza
matassa 200 m
E56
E49
F420
F422A
F425
3515
3508U2
3508BUS
3508U3
L4669
L4669/500
L4669KM1
336905
336904
Dispositivo neutro (senza cover)
Cover colore bianco
Cover colore nero
Cover colore sabbia
