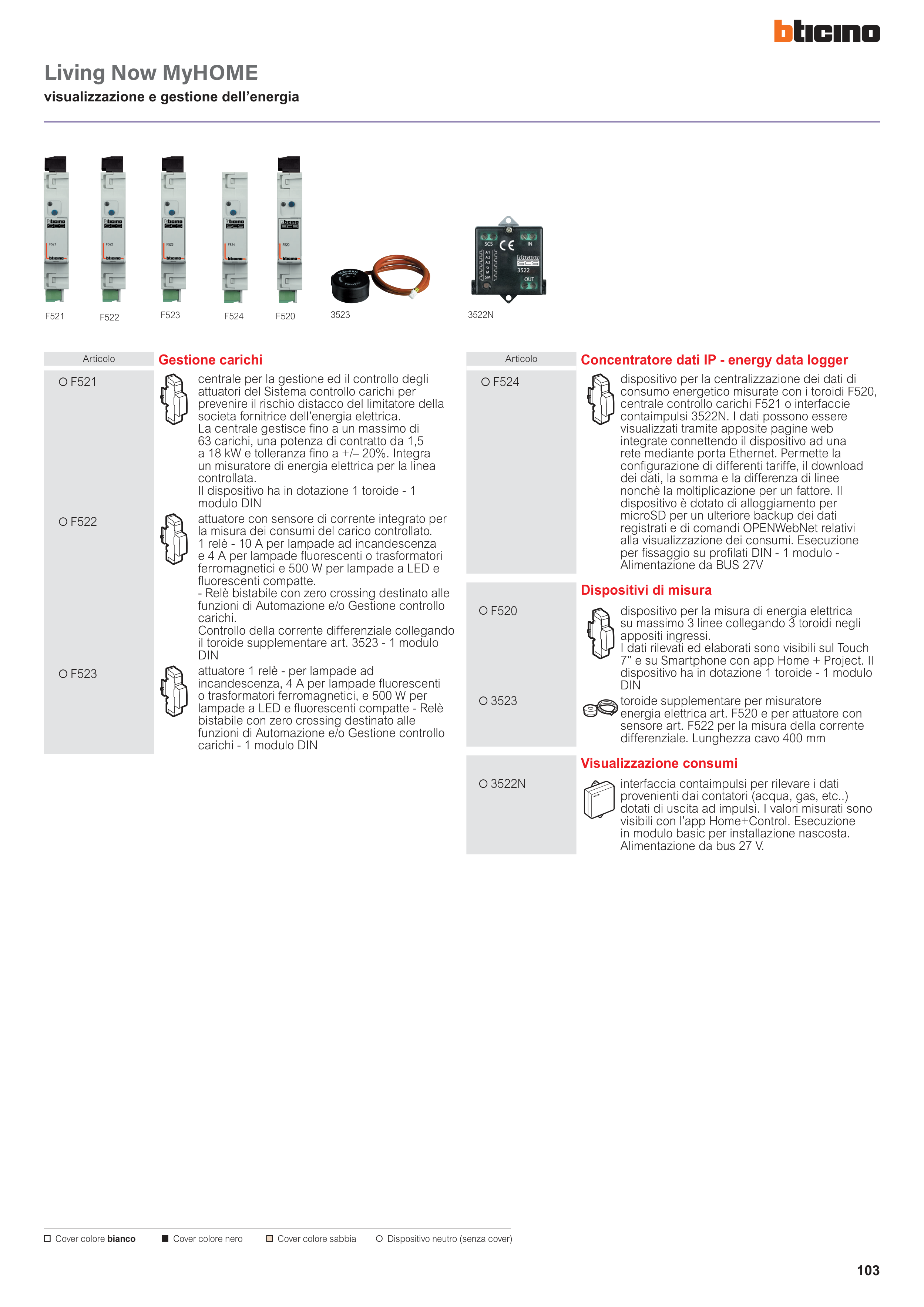

Living Now MyHOME
visualizzazione e gestione dell’energia
F521
F520
F524
F522
F523
3523
3522N
Articolo
Gestione carichi
Q F521
centrale per la gestione ed il controllo degli
attuatori del Sistema controllo carichi per
prevenire il rischio distacco del limitatore della
societa fornitrice dell’energia elettrica.
La centrale gestisce fino a un massimo di
63 carichi, una potenza di contratto da 1,5
a 18 kW e tolleranza fino a +/– 20%. Integra
un misuratore di energia elettrica per la linea
controllata.
Il dispositivo ha in dotazione 1 toroide - 1
modulo DIN
Q F522
attuatore con sensore di corrente integrato per
la misura dei consumi del carico controllato.
1 relè - 10 A per lampade ad incandescenza
e 4 A per lampade fluorescenti o trasformatori
ferromagnetici e 500 W per lampade a LED e
fluorescenti compatte.
- Relè bistabile con zero crossing destinato alle
funzioni di Automazione e/o Gestione controllo
carichi.
Controllo della corrente differenziale collegando
il toroide supplementare art. 3523 - 1 modulo
DIN
Q F523
attuatore 1 relè - per lampade ad
incandescenza, 4 A per lampade fluorescenti
o trasformatori ferromagnetici, e 500 W per
lampade a LED e fluorescenti compatte - Relè
bistabile con zero crossing destinato alle
funzioni di Automazione e/o Gestione controllo
carichi - 1 modulo DIN
Articolo
Concentratore dati IP - energy data logger
Q F524
dispositivo per la centralizzazione dei dati di
consumo energetico misurate con i toroidi F520,
centrale controllo carichi F521 o interfaccie
contaimpulsi 3522N. I dati possono essere
visualizzati tramite apposite pagine web
integrate connettendo il dispositivo ad una
rete mediante porta Ethernet. Permette la
configurazione di differenti tariffe, il download
dei dati, la somma e la differenza di linee
nonchè la moltiplicazione per un fattore. Il
dispositivo è dotato di alloggiamento per
microSD per un ulteriore backup dei dati
registrati e di comandi OPENWebNet relativi
alla visualizzazione dei consumi. Esecuzione
per fissaggio su profilati DIN - 1 modulo -
Alimentazione da BUS 27V
Dispositivi di misura
Q F520
dispositivo per la misura di energia elettrica
su massimo 3 linee collegando 3 toroidi negli
appositi ingressi.
I dati rilevati ed elaborati sono visibili sul Touch
7” e su Smartphone con app Home + Project. Il
dispositivo ha in dotazione 1 toroide - 1 modulo
DIN
Q 3523
toroide supplementare per misuratore
energia elettrica art. F520 e per attuatore con
sensore art. F522 per la misura della corrente
differenziale. Lunghezza cavo 400 mm
Visualizzazione consumi
Q 3522N
interfaccia contaimpulsi per rilevare i dati
provenienti dai contatori (acqua, gas, etc..)
dotati di uscita ad impulsi. I valori misurati sono
visibili con l’app Home+Control. Esecuzione
in modulo basic per installazione nascosta.
Alimentazione da bus 27 V.
Dispositivo neutro (senza cover)
Cover colore bianco
Cover colore nero
Cover colore sabbia
