7
WWW.UPS.LEGRAND.COM
UPS
UPS CONVENZIONALI
n Keor HPE 60-80 kW
n Keor HPE 200-250-300 kW
n Keor HPE 400-500-600 kW
9 605 69
9 535 01
9 535 03
n Keor HPE 100-125-160 kW

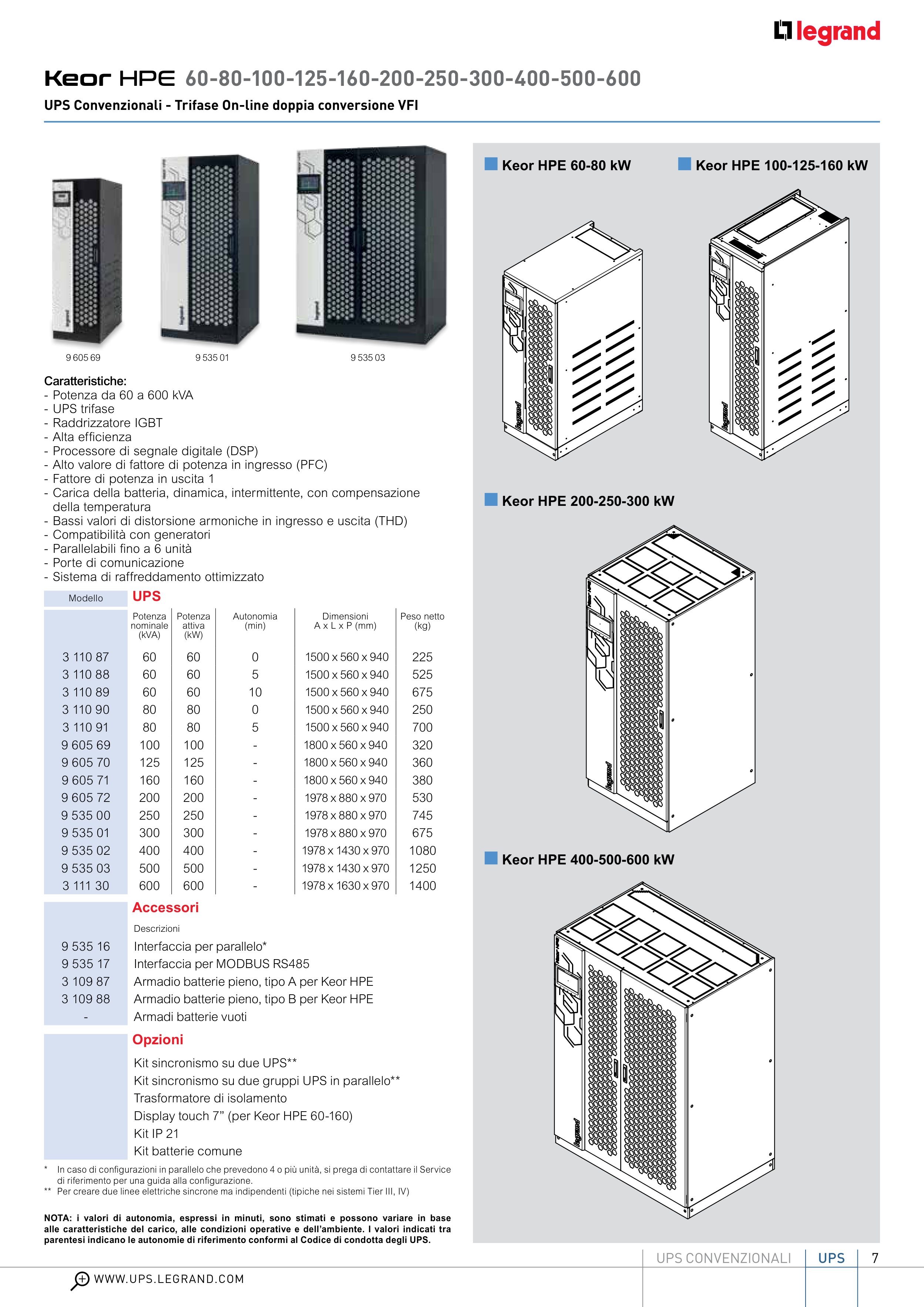

Keor HPE 60-80-100-125-160-200-250-300-400-500-600
UPS Convenzionali - Trifase On-line doppia conversione VFI
NOTA: i valori di autonomia, espressi in minuti, sono stimati e possono variare in base
alle caratteristiche del carico, alle condizioni operative e dell’ambiente. I valori indicati tra
parentesi indicano le autonomie di riferimento conformi al Codice di condotta degli UPS.
Caratteristiche:
- Potenza da 60 a 600 kVA
- UPS trifase
- Raddrizzatore IGBT
- Alta efficienza
- Processore di segnale digitale (DSP)
- Alto valore di fattore di potenza in ingresso (PFC)
- Fattore di potenza in uscita 1
- Carica della batteria, dinamica, intermittente, con compensazione
della temperatura
- Bassi valori di distorsione armoniche in ingresso e uscita (THD)
- Compatibilità con generatori
- Parallelabili fino a 6 unità
- Porte di comunicazione
- Sistema di raffreddamento ottimizzato
Accessori
Descrizioni
9 535 16
Interfaccia per parallelo*
9 535 17
Interfaccia per MODBUS RS485
3 109 87
Armadio batterie pieno, tipo A per Keor HPE
3 109 88
Armadio batterie pieno, tipo B per Keor HPE
-
Armadi batterie vuoti
*
In caso di configurazioni in parallelo che prevedono 4 o più unità, si prega di contattare il Service
di riferimento per una guida alla configurazione.
** Per creare due linee elettriche sincrone ma indipendenti (tipiche nei sistemi Tier III, IV)
Modello
UPS
Potenza
nominale
(kVA)
Potenza
attiva
(kW)
Autonomia
(min)
Dimensioni
A x L x P (mm)
Peso netto
(kg)
3 110 87
60
60
0
1500 x 560 x 940
225
3 110 88
60
60
5
1500 x 560 x 940
525
3 110 89
60
60
10
1500 x 560 x 940
675
3 110 90
80
80
0
1500 x 560 x 940
250
3 110 91
80
80
5
1500 x 560 x 940
700
9 605 69
100
100
-
1800 x 560 x 940
320
9 605 70
125
125
-
1800 x 560 x 940
360
9 605 71
160
160
-
1800 x 560 x 940
380
9 605 72
200
200
-
1978 x 880 x 970
530
9 535 00
250
250
-
1978 x 880 x 970
745
9 535 01
300
300
-
1978 x 880 x 970
675
9 535 02
400
400
-
1978 x 1430 x 970
1080
9 535 03
500
500
-
1978 x 1430 x 970
1250
3 111 30
600
600
-
1978 x 1630 x 970
1400
Opzioni
Kit sincronismo su due UPS**
Kit sincronismo su due gruppi UPS in parallelo**
Trasformatore di isolamento
Display touch 7” (per Keor HPE 60-160)
Kit IP 21
Kit batterie comune
