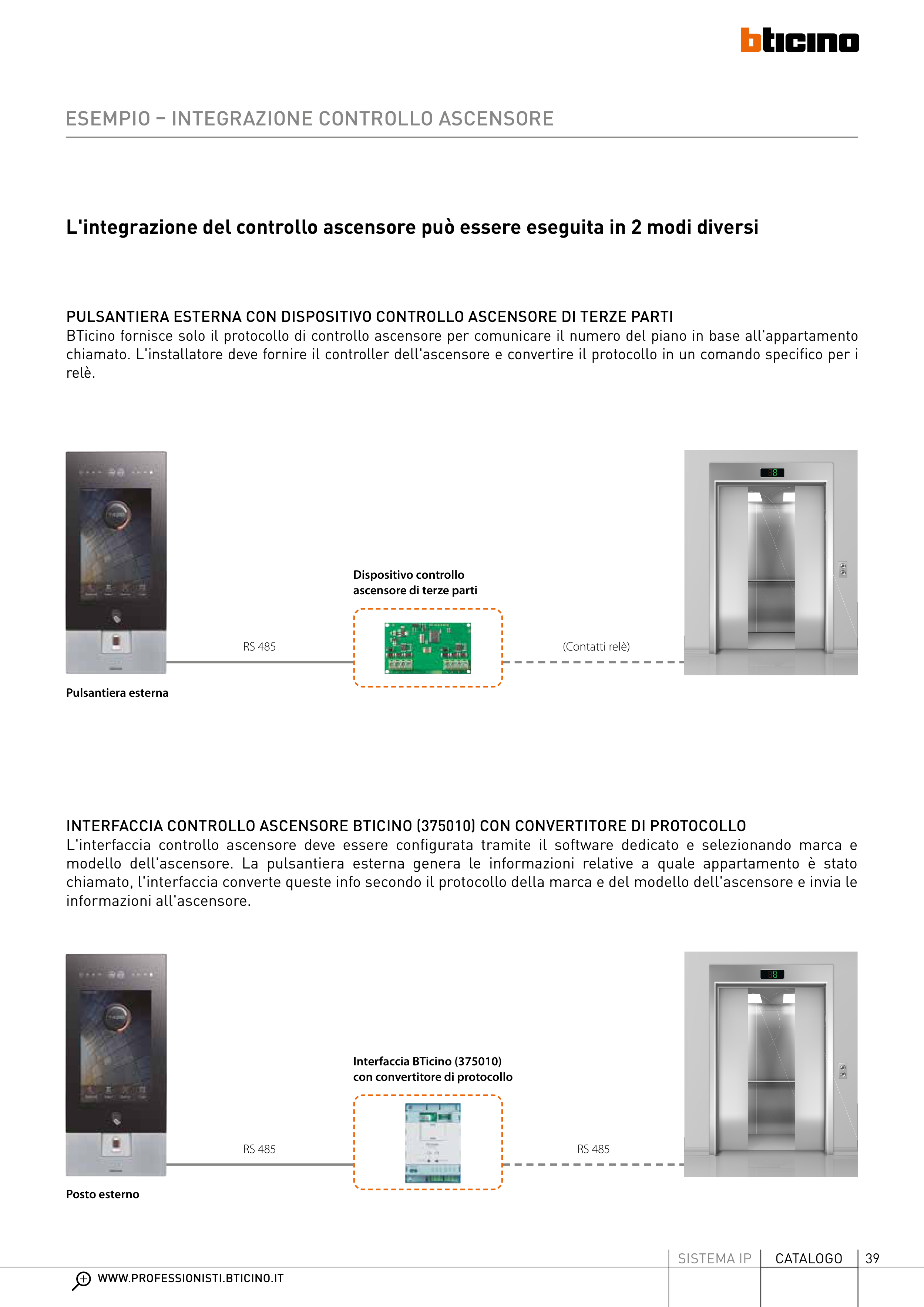

L'integrazione del controllo ascensore può essere eseguita in 2 modi diversi
Pulsantiera esterna
Posto esterno
RS 485
RS 485
RS 485
(Contatti relè)
Dispositivo controllo
ascensore di terze parti
Interfaccia BTicino (375010)
con convertitore di protocollo
PULSANTIERA ESTERNA CON DISPOSITIVO CONTROLLO ASCENSORE DI TERZE PARTI
BTicino fornisce solo il protocollo di controllo ascensore per comunicare il numero del piano in base all'appartamento
chiamato. L'installatore deve fornire il controller dell'ascensore e convertire il protocollo in un comando specifico per i
relè.
INTERFACCIA CONTROLLO ASCENSORE BTICINO (375010) CON CONVERTITORE DI PROTOCOLLO
L'interfaccia controllo ascensore deve essere configurata tramite il software dedicato e selezionando marca e
modello dell'ascensore. La pulsantiera esterna genera le informazioni relative a quale appartamento è stato
chiamato, l'interfaccia converte queste info secondo il protocollo della marca e del modello dell'ascensore e invia le
informazioni all'ascensore.
ESEMPIO – INTEGRAZIONE CONTROLLO ASCENSORE
