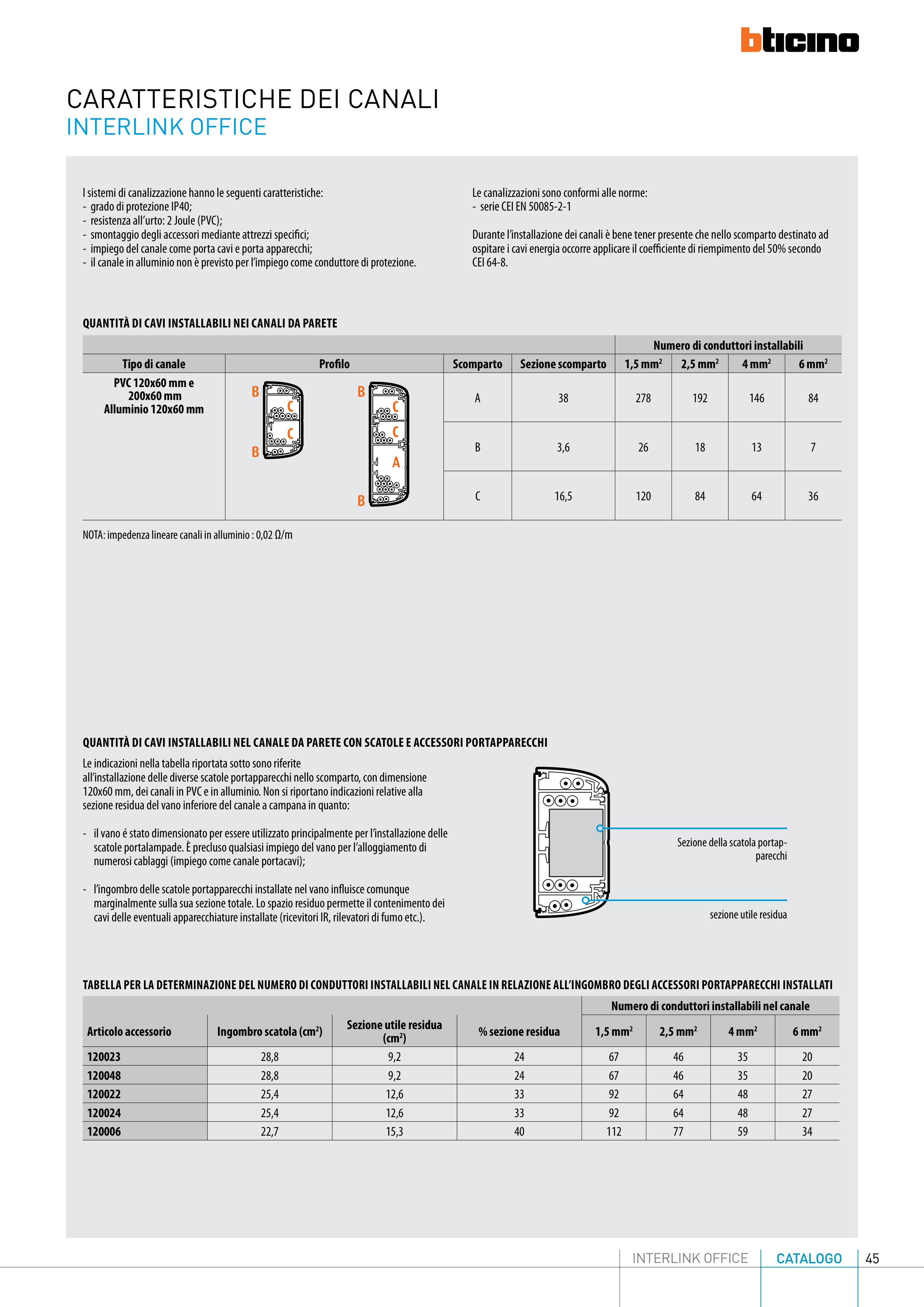

CARATTERISTICHE DEI CANALI
INTERLINK OFFICE
Le indicazioni nella tabella riportata sotto sono riferite
all’installazione delle diverse scatole portapparecchi nello scomparto, con dimensione
120x60 mm, dei canali in PVC e in alluminio. Non si riportano indicazioni relative alla
sezione residua del vano inferiore del canale a campana in quanto:
- il vano é stato dimensionato per essere utilizzato principalmente per l’installazione delle
scatole portalampade. È precluso qualsiasi impiego del vano per l’alloggiamento di
numerosi cablaggi (impiego come canale portacavi);
- l’ingombro delle scatole portapparecchi installate nel vano influisce comunque
marginalmente sulla sua sezione totale. Lo spazio residuo permette il contenimento dei
cavi delle eventuali apparecchiature installate (ricevitori IR, rilevatori di fumo etc.).
QUANTITÀ DI CAVI INSTALLABILI NEL CANALE DA PARETE CON SCATOLE E ACCESSORI PORTAPPARECCHI
Sezione della scatola portap-
parecchi
sezione utile residua
TABELLA PER LA DETERMINAZIONE DEL NUMERO DI CONDUTTORI INSTALLABILI NEL CANALE IN RELAZIONE ALL’INGOMBRO DEGLI ACCESSORI PORTAPPARECCHI INSTALLATI
Numero di conduttori installabili nel canale
Articolo accessorio
Ingombro scatola (cm2)
Sezione utile residua
(cm2)
% sezione residua
1,5 mm2
2,5 mm2
4 mm2
6 mm2
120023
28,8
9,2
24
67
46
35
20
120048
28,8
9,2
24
67
46
35
20
120022
25,4
12,6
33
92
64
48
27
120024
25,4
12,6
33
92
64
48
27
120006
22,7
15,3
40
112
77
59
34
Numero di conduttori installabili
Tipo di canale
Profilo
Scomparto
Sezione scomparto
1,5 mm2
2,5 mm2
4 mm2
6 mm2
PVC 120x60 mm e
200x60 mm
Alluminio 120x60 mm
A
38
278
192
146
84
B
3,6
26
18
13
7
C
16,5
120
84
64
36
I sistemi di canalizzazione hanno le seguenti caratteristiche:
- grado di protezione IP40;
- resistenza all’urto: 2 Joule (PVC);
- smontaggio degli accessori mediante attrezzi specifici;
- impiego del canale come porta cavi e porta apparecchi;
- il canale in alluminio non è previsto per l’impiego come conduttore di protezione.
Le canalizzazioni sono conformi alle norme:
- serie CEI EN 50085-2-1
Durante l’installazione dei canali è bene tener presente che nello scomparto destinato ad
ospitare i cavi energia occorre applicare il coefficiente di riempimento del 50% secondo
CEI 64-8.
QUANTITÀ DI CAVI INSTALLABILI NEI CANALI DA PARETE
NOTA: impedenza lineare canali in alluminio : 0,02 Ω/m
