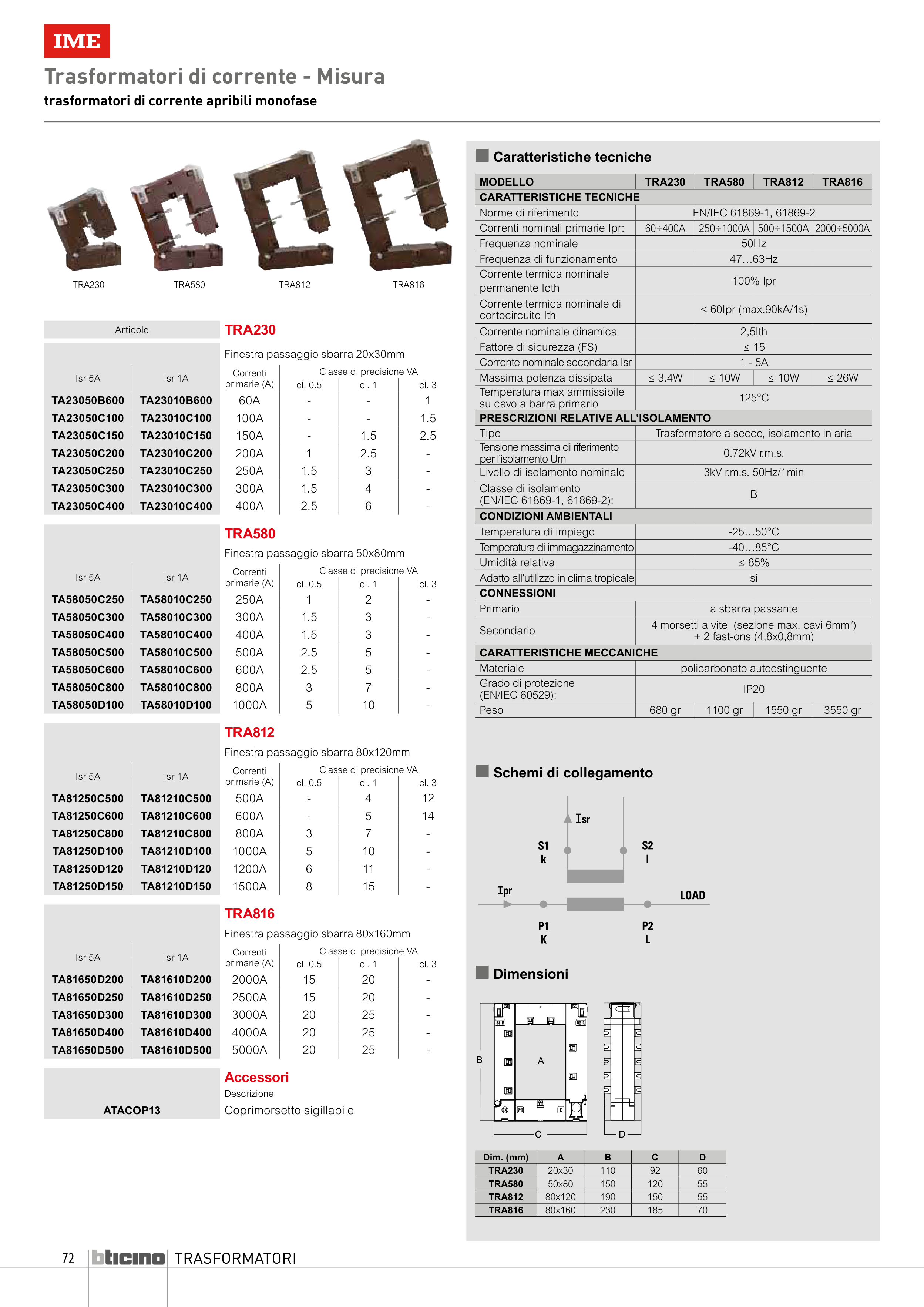

TRASFORMATORI
Trasformatori di corrente - Misura
trasformatori di corrente apribili monofase
n Caratteristiche tecniche
TRA230
TRA580
TRA812
TRA816
MODELLO
TRA230
TRA580
TRA812
TRA816
CARATTERISTICHE TECNICHE
Norme di riferimento
EN/IEC 61869-1, 61869-2
Correnti nominali primarie Ipr:
60÷400A
250÷1000A 500÷1500A 2000÷5000A
Frequenza nominale
50Hz
Frequenza di funzionamento
47…63Hz
Corrente termica nominale
permanente Icth
100% Ipr
Corrente termica nominale di
cortocircuito Ith
< 60Ipr (max.90kA/1s)
Corrente nominale dinamica
2,5Ith
Fattore di sicurezza (FS)
≤ 15
Corrente nominale secondaria Isr
1 - 5A
Massima potenza dissipata
≤ 3.4W
≤ 10W
≤ 10W
≤ 26W
Temperatura max ammissibile
su cavo a barra primario
125°C
PRESCRIZIONI RELATIVE ALL’ISOLAMENTO
Tipo
Trasformatore a secco, isolamento in aria
Tensione massima di riferimento
per l’isolamento Um
0.72kV r.m.s.
Livello di isolamento nominale
3kV r.m.s. 50Hz/1min
Classe di isolamento
(EN/IEC 61869-1, 61869-2):
B
CONDIZIONI AMBIENTALI
Temperatura di impiego
-25…50°C
Temperatura di immagazzinamento
-40…85°C
Umidità relativa
≤ 85%
Adatto all’utilizzo in clima tropicale
si
CONNESSIONI
Primario
a sbarra passante
Secondario
4 morsetti a vite (sezione max. cavi 6mm2)
+ 2 fast-ons (4,8x0,8mm)
CARATTERISTICHE MECCANICHE
Materiale
policarbonato autoestinguente
Grado di protezione
(EN/IEC 60529):
IP20
Peso
680 gr
1100 gr
1550 gr
3550 gr
n Dimensioni
Dim. (mm)
A
B
C
D
TRA230
20x30
110
92
60
TRA580
50x80
150
120
55
TRA812
80x120
190
150
55
TRA816
80x160
230
185
70
D
C
B
A
r
n Schemi di collegamento
Articolo
TRA230
Finestra passaggio sbarra 20x30mm
Isr 5A
Isr 1A
Correnti
primarie (A)
Classe di precisione VA
cl. 0.5
cl. 1
cl. 3
TA23050B600
TA23010B600
60A
-
-
1
TA23050C100
TA23010C100
100A
-
-
1.5
TA23050C150
TA23010C150
150A
-
1.5
2.5
TA23050C200
TA23010C200
200A
1
2.5
-
TA23050C250
TA23010C250
250A
1.5
3
-
TA23050C300
TA23010C300
300A
1.5
4
-
TA23050C400
TA23010C400
400A
2.5
6
-
TRA580
Finestra passaggio sbarra 50x80mm
Isr 5A
Isr 1A
Correnti
primarie (A)
Classe di precisione VA
cl. 0.5
cl. 1
cl. 3
TA58050C250
TA58010C250
250A
1
2
-
TA58050C300
TA58010C300
300A
1.5
3
-
TA58050C400
TA58010C400
400A
1.5
3
-
TA58050C500
TA58010C500
500A
2.5
5
-
TA58050C600
TA58010C600
600A
2.5
5
-
TA58050C800
TA58010C800
800A
3
7
-
TA58050D100
TA58010D100
1000A
5
10
-
TRA812
Finestra passaggio sbarra 80x120mm
Isr 5A
Isr 1A
Correnti
primarie (A)
Classe di precisione VA
cl. 0.5
cl. 1
cl. 3
TA81250C500
TA81210C500
500A
-
4
12
TA81250C600
TA81210C600
600A
-
5
14
TA81250C800
TA81210C800
800A
3
7
-
TA81250D100
TA81210D100
1000A
5
10
-
TA81250D120
TA81210D120
1200A
6
11
-
TA81250D150
TA81210D150
1500A
8
15
-
TRA816
Finestra passaggio sbarra 80x160mm
Isr 5A
Isr 1A
Correnti
primarie (A)
Classe di precisione VA
cl. 0.5
cl. 1
cl. 3
TA81650D200
TA81610D200
2000A
15
20
-
TA81650D250
TA81610D250
2500A
15
20
-
TA81650D300
TA81610D300
3000A
20
25
-
TA81650D400
TA81610D400
4000A
20
25
-
TA81650D500
TA81610D500
5000A
20
25
-
Accessori
Descrizione
ATACOP13
Coprimorsetto sigillabile
