TRASFORMATORI
Potenza assorbita (VA) dai cavi di collegamento tra TA e
strumento
sezione mm2 Cu
*VA per metro di cavo bipolare a 20°C
*VA per metro di cavo bipolare a 20°C
secondario 5A
secondario 1A
1
1
0.04
1.5
0.685
0.0274
2.5
0.41
0.0164
4
0.254
0.0102
6
0.169
0.0068
10
0.0975
0.0039
16
0.062
0.0025
* Per ogni 10°C di variazione di temperatura, i VA assorbiti dai cavi di collegamento
aumentano del 4%

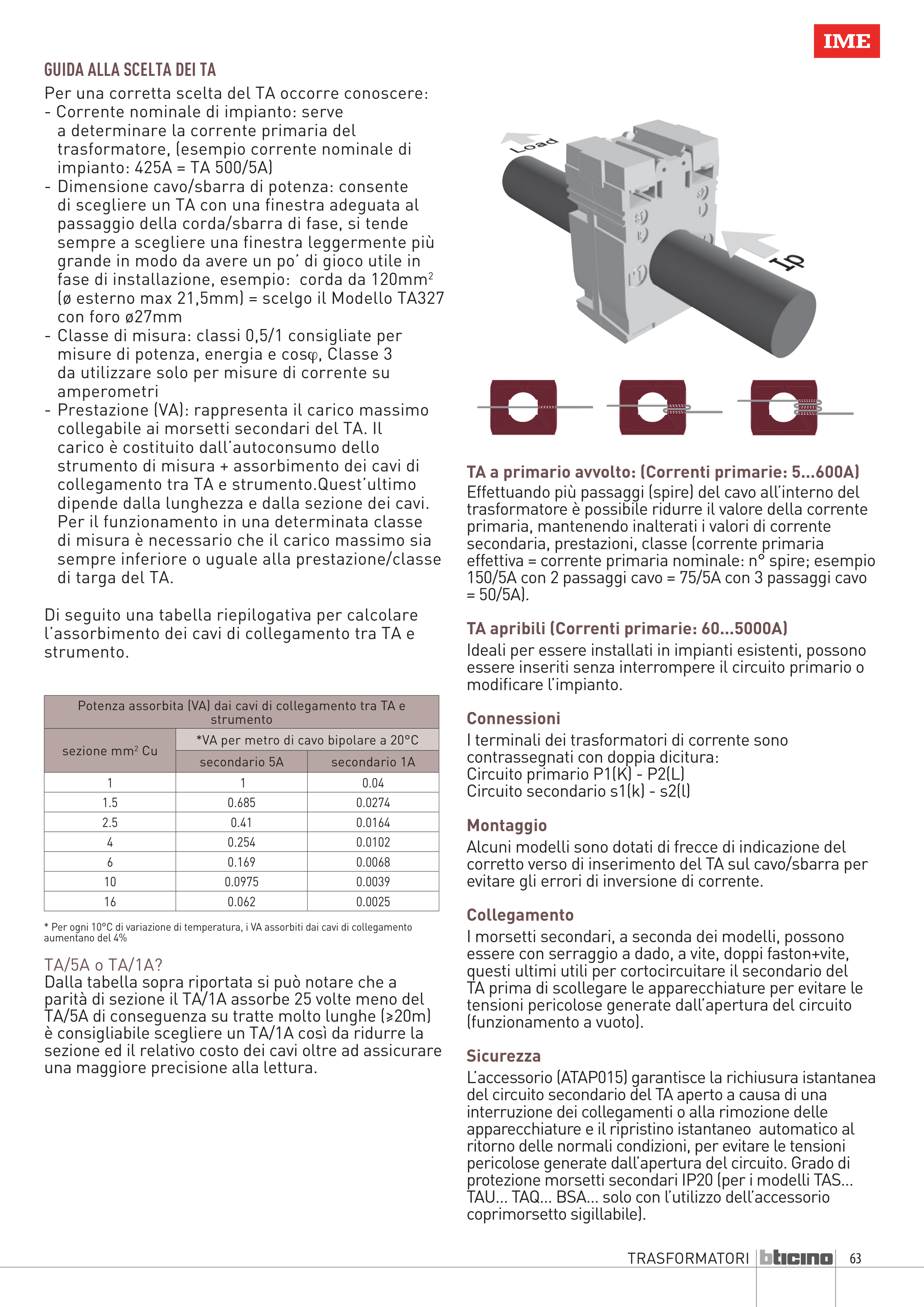

GUIDA ALLA SCELTA DEI TA
Per una corretta scelta del TA occorre conoscere:
- Corrente nominale di impianto: serve
a determinare la corrente primaria del
trasformatore, (esempio corrente nominale di
impianto: 425A = TA 500/5A)
- Dimensione cavo/sbarra di potenza: consente
di scegliere un TA con una finestra adeguata al
passaggio della corda/sbarra di fase, si tende
sempre a scegliere una finestra leggermente più
grande in modo da avere un po’ di gioco utile in
fase di installazione, esempio: corda da 120mm2
(ø esterno max 21,5mm) = scelgo il Modello TA327
con foro ø27mm
- Classe di misura: classi 0,5/1 consigliate per
misure di potenza, energia e cosϕ, Classe 3
da utilizzare solo per misure di corrente su
amperometri
- Prestazione (VA): rappresenta il carico massimo
collegabile ai morsetti secondari del TA. Il
carico è costituito dall’autoconsumo dello
strumento di misura + assorbimento dei cavi di
collegamento tra TA e strumento.Quest’ultimo
dipende dalla lunghezza e dalla sezione dei cavi.
Per il funzionamento in una determinata classe
di misura è necessario che il carico massimo sia
sempre inferiore o uguale alla prestazione/classe
di targa del TA.
Di seguito una tabella riepilogativa per calcolare
l’assorbimento dei cavi di collegamento tra TA e
strumento.
TA/5A o TA/1A?
Dalla tabella sopra riportata si può notare che a
parità di sezione il TA/1A assorbe 25 volte meno del
TA/5A di conseguenza su tratte molto lunghe (≥20m)
è consigliabile scegliere un TA/1A così da ridurre la
sezione ed il relativo costo dei cavi oltre ad assicurare
una maggiore precisione alla lettura.
TA a primario avvolto: (Correnti primarie: 5...600A)
Effettuando più passaggi (spire) del cavo all’interno del
trasformatore è possibile ridurre il valore della corrente
primaria, mantenendo inalterati i valori di corrente
secondaria, prestazioni, classe (corrente primaria
effettiva = corrente primaria nominale: n° spire; esempio
150/5A con 2 passaggi cavo = 75/5A con 3 passaggi cavo
= 50/5A).
TA apribili (Correnti primarie: 60...5000A)
Ideali per essere installati in impianti esistenti, possono
essere inseriti senza interrompere il circuito primario o
modifi care l’impianto.
Connessioni
I terminali dei trasformatori di corrente sono
contrassegnati con doppia dicitura:
Circuito primario P1(K) - P2(L)
Circuito secondario s1(k) - s2(l)
Montaggio
Alcuni modelli sono dotati di frecce di indicazione del
corretto verso di inserimento del TA sul cavo/sbarra per
evitare gli errori di inversione di corrente.
Collegamento
I morsetti secondari, a seconda dei modelli, possono
essere con serraggio a dado, a vite, doppi faston+vite,
questi ultimi utili per cortocircuitare il secondario del
TA prima di scollegare le apparecchiature per evitare le
tensioni pericolose generate dall’apertura del circuito
(funzionamento a vuoto).
Sicurezza
L’accessorio (ATAP015) garantisce la richiusura istantanea
del circuito secondario del TA aperto a causa di una
interruzione dei collegamenti o alla rimozione delle
apparecchiature e il ripristino istantaneo automatico al
ritorno delle normali condizioni, per evitare le tensioni
pericolose generate dall’apertura del circuito. Grado di
protezione morsetti secondari IP20 (per i modelli TAS…
TAU… TAQ… BSA… solo con l’utilizzo dell’accessorio
coprimorsetto sigillabile).
