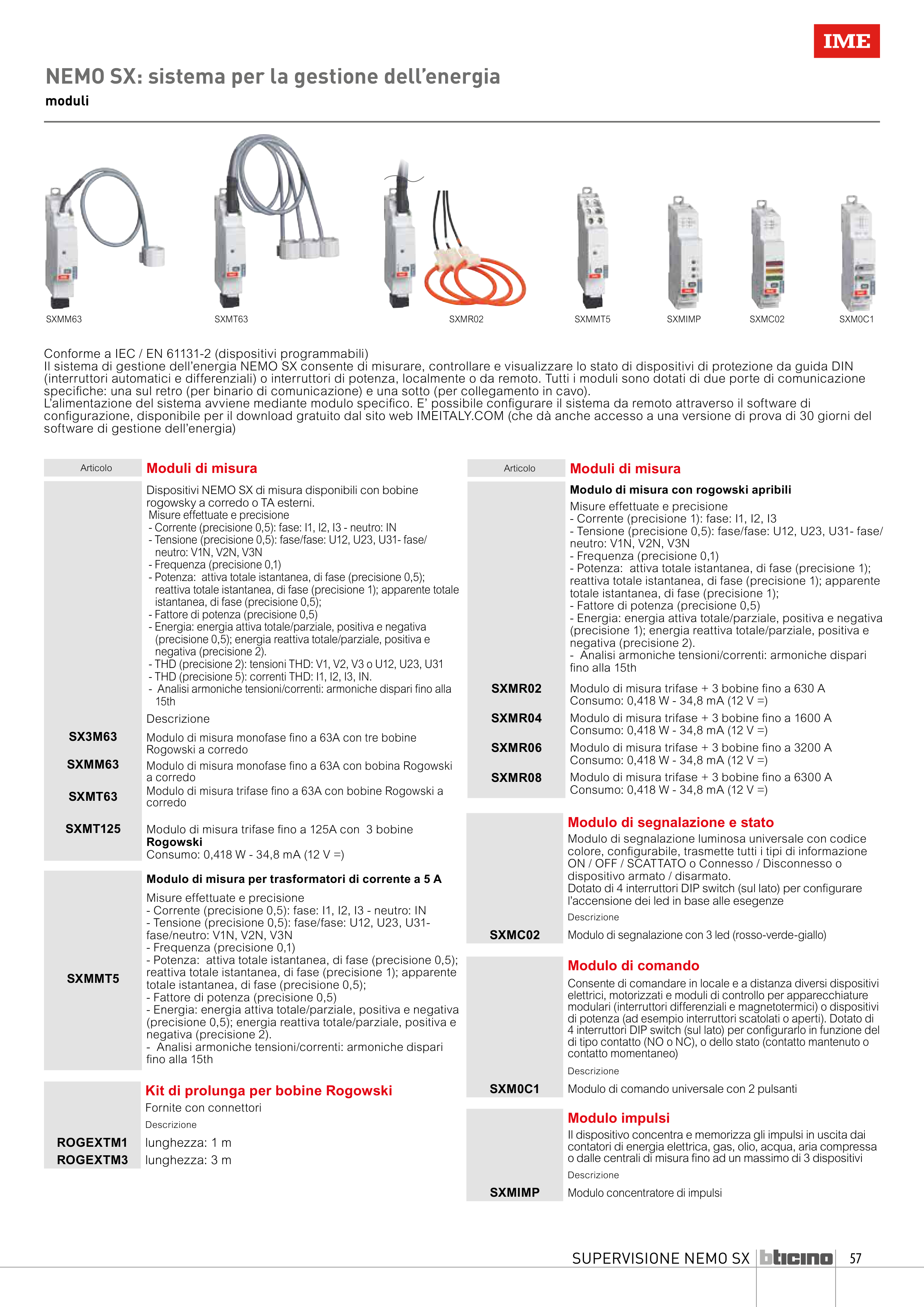

SUPERVISIONE NEMO SX
NEMO SX: sistema per la gestione dell’energia
moduli
SXMT63
SXMM63
SXMC02
SXMIMP
SXMMT5
SXMR02
SXM0C1
Conforme a IEC / EN 61131-2 (dispositivi programmabili)
Il sistema di gestione dell’energia NEMO SX consente di misurare, controllare e visualizzare lo stato di dispositivi di protezione da guida DIN
(interruttori automatici e differenziali) o interruttori di potenza, localmente o da remoto. Tutti i moduli sono dotati di due porte di comunicazione
specifiche: una sul retro (per binario di comunicazione) e una sotto (per collegamento in cavo).
L’alimentazione del sistema avviene mediante modulo specifico. E’ possibile configurare il sistema da remoto attraverso il software di
configurazione, disponibile per il download gratuito dal sito web IMEITALY.COM (che dà anche accesso a una versione di prova di 30 giorni del
software di gestione dell’energia)
Articolo
Moduli di misura
Dispositivi NEMO SX di misura disponibili con bobine
rogowsky a corredo o TA esterni.
Misure effettuate e precisione
- Corrente (precisione 0,5): fase: I1, I2, I3 - neutro: IN
- Tensione (precisione 0,5): fase/fase: U12, U23, U31- fase/
neutro: V1N, V2N, V3N
- Frequenza (precisione 0,1)
- Potenza: attiva totale istantanea, di fase (precisione 0,5);
reattiva totale istantanea, di fase (precisione 1); apparente totale
istantanea, di fase (precisione 0,5);
- Fattore di potenza (precisione 0,5)
- Energia: energia attiva totale/parziale, positiva e negativa
(precisione 0,5); energia reattiva totale/parziale, positiva e
negativa (precisione 2).
- THD (precisione 2): tensioni THD: V1, V2, V3 o U12, U23, U31
- THD (precisione 5): correnti THD: I1, I2, I3, IN.
- Analisi armoniche tensioni/correnti: armoniche dispari fino alla
15th
Descrizione
SX3M63
Modulo di misura monofase fino a 63A con tre bobine
Rogowski a corredo
SXMM63
Modulo di misura monofase fino a 63A con bobina Rogowski
a corredo
SXMT63
Modulo di misura trifase fino a 63A con bobine Rogowski a
corredo
SXMT125
Modulo di misura trifase fino a 125A con 3 bobine
Rogowski
Consumo: 0,418 W - 34,8 mA (12 V =)
Modulo di misura per trasformatori di corrente a 5 A
SXMMT5
Misure effettuate e precisione
- Corrente (precisione 0,5): fase: I1, I2, I3 - neutro: IN
- Tensione (precisione 0,5): fase/fase: U12, U23, U31-
fase/neutro: V1N, V2N, V3N
- Frequenza (precisione 0,1)
- Potenza: attiva totale istantanea, di fase (precisione 0,5);
reattiva totale istantanea, di fase (precisione 1); apparente
totale istantanea, di fase (precisione 0,5);
- Fattore di potenza (precisione 0,5)
- Energia: energia attiva totale/parziale, positiva e negativa
(precisione 0,5); energia reattiva totale/parziale, positiva e
negativa (precisione 2).
- Analisi armoniche tensioni/correnti: armoniche dispari
fino alla 15th
Modulo di segnalazione e stato
Modulo di segnalazione luminosa universale con codice
colore, configurabile, trasmette tutti i tipi di informazione
ON / OFF / SCATTATO o Connesso / Disconnesso o
dispositivo armato / disarmato.
Dotato di 4 interruttori DIP switch (sul lato) per configurare
l’accensione dei led in base alle esegenze
Descrizione
SXMC02
Modulo di segnalazione con 3 led (rosso-verde-giallo)
Modulo di comando
Consente di comandare in locale e a distanza diversi dispositivi
elettrici, motorizzati e moduli di controllo per apparecchiature
modulari (interruttori differenziali e magnetotermici) o dispositivi
di potenza (ad esempio interruttori scatolati o aperti). Dotato di
4 interruttori DIP switch (sul lato) per configurarlo in funzione del
di tipo contatto (NO o NC), o dello stato (contatto mantenuto o
contatto momentaneo)
Descrizione
SXM0C1
Modulo di comando universale con 2 pulsanti
Modulo impulsi
Il dispositivo concentra e memorizza gli impulsi in uscita dai
contatori di energia elettrica, gas, olio, acqua, aria compressa
o dalle centrali di misura fino ad un massimo di 3 dispositivi
Descrizione
SXMIMP
Modulo concentratore di impulsi
Kit di prolunga per bobine Rogowski
Fornite con connettori
Descrizione
ROGEXTM1
lunghezza: 1 m
ROGEXTM3
lunghezza: 3 m
Articolo
Moduli di misura
Modulo di misura con rogowski apribili
Misure effettuate e precisione
- Corrente (precisione 1): fase: I1, I2, I3
- Tensione (precisione 0,5): fase/fase: U12, U23, U31- fase/
neutro: V1N, V2N, V3N
- Frequenza (precisione 0,1)
- Potenza: attiva totale istantanea, di fase (precisione 1);
reattiva totale istantanea, di fase (precisione 1); apparente
totale istantanea, di fase (precisione 1);
- Fattore di potenza (precisione 0,5)
- Energia: energia attiva totale/parziale, positiva e negativa
(precisione 1); energia reattiva totale/parziale, positiva e
negativa (precisione 2).
- Analisi armoniche tensioni/correnti: armoniche dispari
fino alla 15th
SXMR02
Modulo di misura trifase + 3 bobine fino a 630 A
Consumo: 0,418 W - 34,8 mA (12 V =)
SXMR04
Modulo di misura trifase + 3 bobine fino a 1600 A
Consumo: 0,418 W - 34,8 mA (12 V =)
SXMR06
Modulo di misura trifase + 3 bobine fino a 3200 A
Consumo: 0,418 W - 34,8 mA (12 V =)
SXMR08
Modulo di misura trifase + 3 bobine fino a 6300 A
Consumo: 0,418 W - 34,8 mA (12 V =)
