SUPERVISIONE NEMO SX
Installazione
USB
EVENTUALE PC PER
CONFIGURAZIONE
VIA SOFTWARE
USB
EVENTUALE PC PER
CONFIGURAZIONE
VIA SOFTWARE
BUS NEMO SX
Art. SXA230
Art. SXV01
Art. SXMT63
Art. SXMMT5
Art. SXMMP
Art. SXMC02
Art. SXM0C1
BUS NEMO SX
Art. SXA230
Art. SXV01
Art. SXMM63
Art. SXMT63
Art. SXMMP
Art. SXMC02
Art. SXMC01
MODBUS RS485
TABLET O
SMARTPHONE
PC CON SOFTWARE
"Art. SXS32"
… max 32
Art. SXI485
Art. SXI485
GRUPPO N° 1 con sistema NEMO SX
GRUPPO N° 2 con sistema NEMO SX
GRUPPO N° 3 con
CONTATORI DI ENERGIA
GRUPPO N°4 con
CENTRALI MULTIFUNZIONE
… QUADRO 32
GATEWAY
MODUBUS/IP
(Art. SXIIP)
WEB SERVER
LAN O WAN

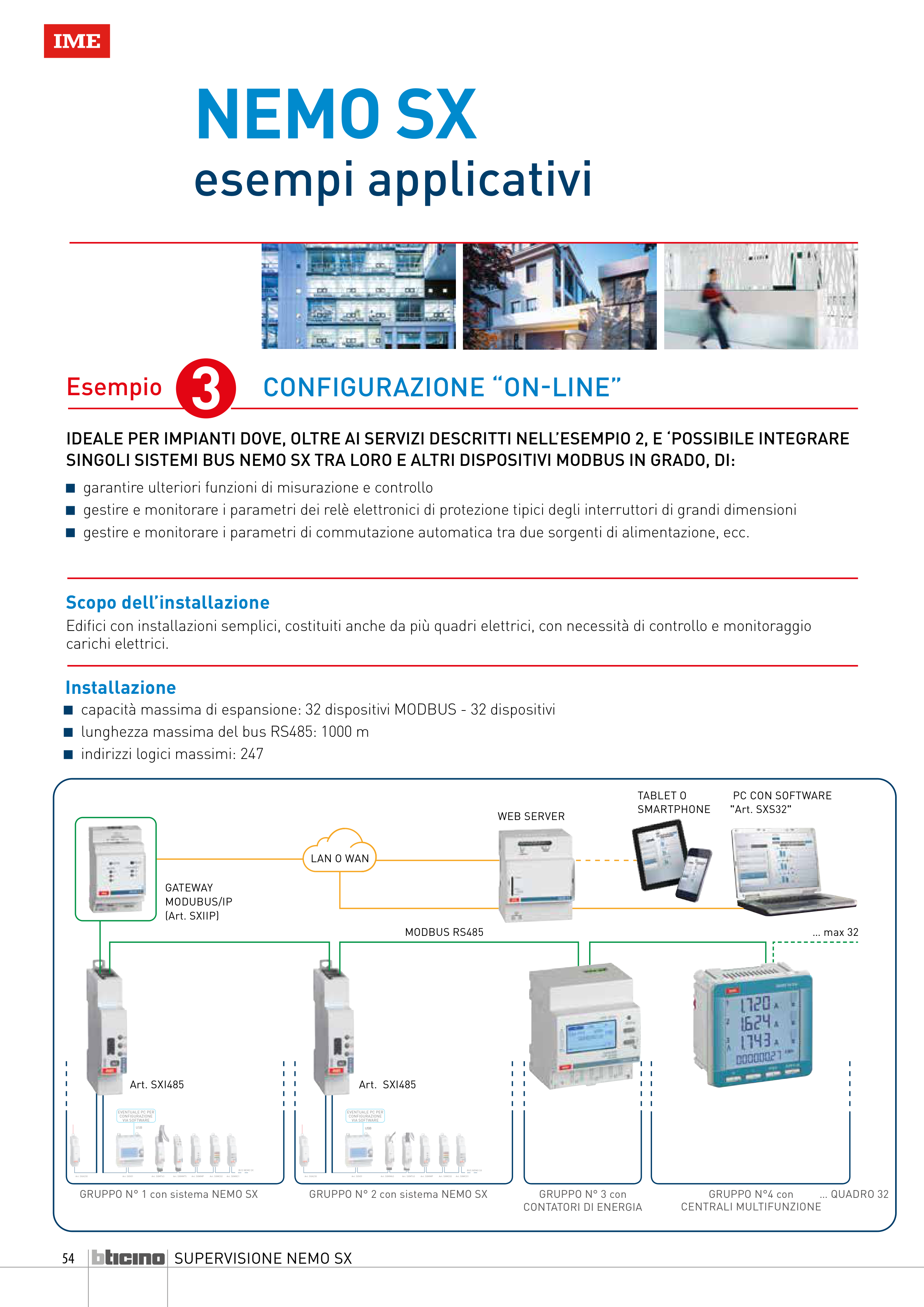

CONFIGURAZIONE “ON-LINE”
IDEALE PER IMPIANTI DOVE, OLTRE AI SERVIZI DESCRITTI NELL’ESEMPIO 2, E ‘POSSIBILE INTEGRARE
SINGOLI SISTEMI BUS NEMO SX TRA LORO E ALTRI DISPOSITIVI MODBUS IN GRADO, DI:
garantire ulteriori funzioni di misurazione e controllo
gestire e monitorare i parametri dei relè elettronici di protezione tipici degli interruttori di grandi dimensioni
gestire e monitorare i parametri di commutazione automatica tra due sorgenti di alimentazione, ecc.
Edifici con installazioni semplici, costituiti anche da più quadri elettrici, con necessità di controllo e monitoraggio
carichi elettrici.
Scopo dell’installazione
NEMO SX
esempi applicativi
Esempio
capacità massima di espansione: 32 dispositivi MODBUS - 32 dispositivi
lunghezza massima del bus RS485: 1000 m
indirizzi logici massimi: 247
