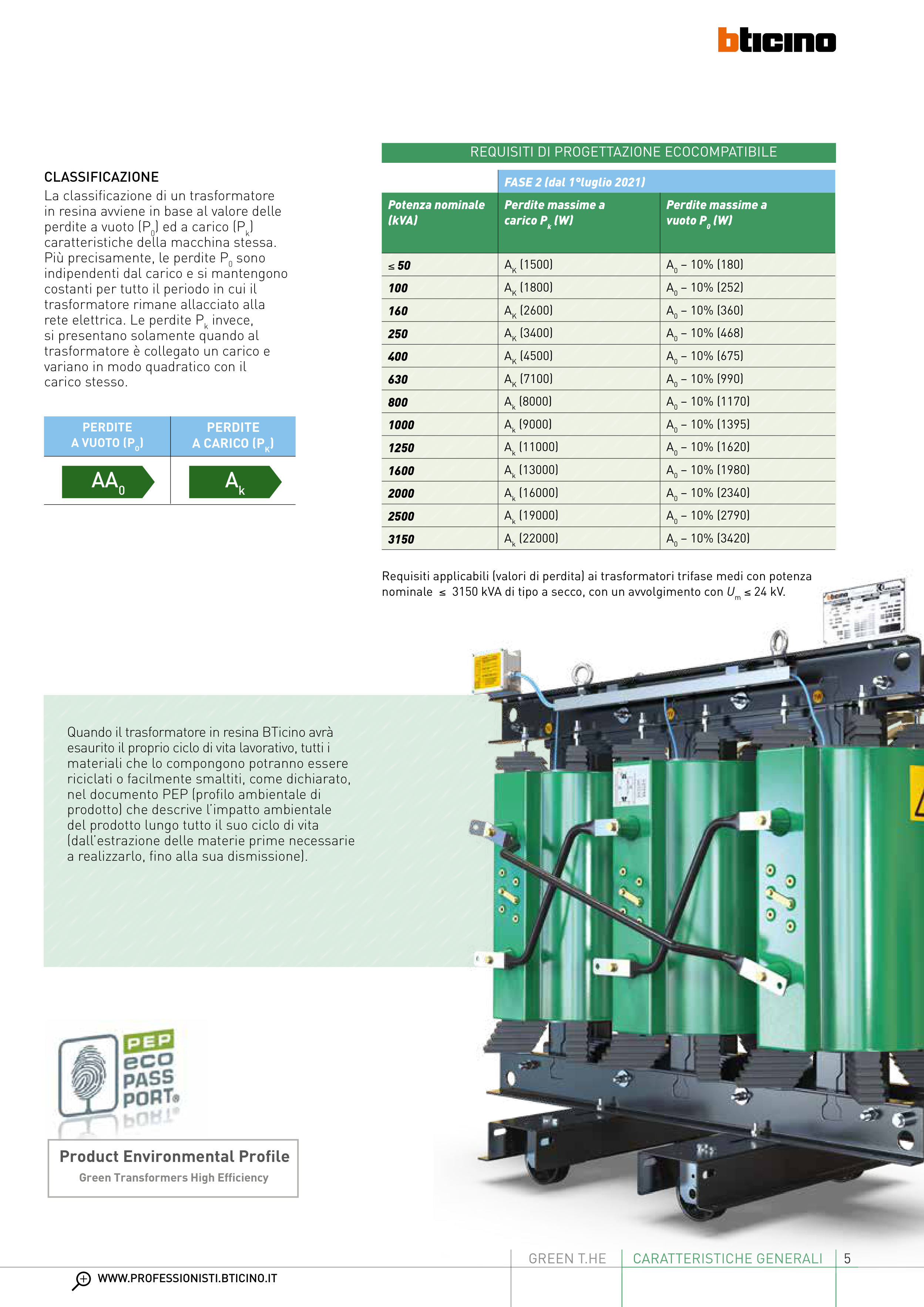

GREEN T.HE
CARATTERISTICHE GENERALI
CLASSIFICAZIONE
La classificazione di un trasformatore
in resina avviene in base al valore delle
perdite a vuoto (P0) ed a carico (Pk)
caratteristiche della macchina stessa.
Più precisamente, le perdite P0 sono
indipendenti dal carico e si mantengono
costanti per tutto il periodo in cui il
trasformatore rimane allacciato alla
rete elettrica. Le perdite Pk invece,
si presentano solamente quando al
trasformatore è collegato un carico e
variano in modo quadratico con il
carico stesso.
PERDITE
A VUOTO (PO)
PERDITE
A CARICO (PK)
AA0
Ak
REQUISITI DI PROGETTAZIONE ECOCOMPATIBILE
FASE 2 (dal 1°luglio 2021)
Potenza nominale
(kVA)
Perdite massime a
carico Pk (W)
Perdite massime a
vuoto P0 (W)
≤ 50
AK (1500)
A0 – 10% (180)
100
AK (1800)
A0 – 10% (252)
160
AK (2600)
A0 – 10% (360)
250
AK (3400)
A0 – 10% (468)
400
AK (4500)
A0 – 10% (675)
630
AK (7100)
A0 – 10% (990)
800
Ak (8000)
A0 – 10% (1170)
1000
Ak (9000)
A0 – 10% (1395)
1250
Ak (11000)
A0 – 10% (1620)
1600
Ak (13000)
A0 – 10% (1980)
2000
Ak (16000)
A0 – 10% (2340)
2500
Ak (19000)
A0 – 10% (2790)
3150
Ak (22000)
A0 – 10% (3420)
Quando il trasformatore in resina BTicino avrà
esaurito il proprio ciclo di vita lavorativo, tutti i
materiali che lo compongono potranno essere
riciclati o facilmente smaltiti, come dichiarato,
nel documento PEP (profilo ambientale di
prodotto) che descrive l’impatto ambientale
del prodotto lungo tutto il suo ciclo di vita
(dall’estrazione delle materie prime necessarie
a realizzarlo, fino alla sua dismissione).
Product Environmental Profile
Green Transformers High Efficiency
Requisiti applicabili (valori di perdita) ai trasformatori trifase medi con potenza
nominale ≤ 3150 kVA di tipo a secco, con un avvolgimento con Um ≤ 24 kV.
