33
CATALOGO
GREEN’UP
STAZIONE DI RICARICA IN PLASTICA (MONOFASE) – MODO 3
STAZIONE DI RICARICA IN PLASTICA (MONOFASE) – MODO 2 E MODO 3
STAZIONE DI RICARICA IN PLASTICA (TRIFASE) – MODO 2 E MODO 3
16A
10mA
ET
110/415V
406278
Power line:
3 x 2.5 mm2 min. / 4 mm2 / 6 mm2 / 10 mm2
N
L
For timed/off-peak control, etc.
3 x 1.5 mm2 volt-free 12 V contact
Safety signal 2 x 1.5 mm2
Electrical panel
T2S
Option
For ON/OFF control
2 x 1.5 mm2, volt-free 12 V contact
Option
Electrical panel
16A
10mA
ET
110/415V
406278
Power line:
3 x 2.5 mm2 min. / 4 mm2 / 6 mm2 / 10 mm2
N
L
For timed/off-peak control. etc.
2 x 1.5 mm2 volt-free 12 V contact
Safety signal 2 x 1.5 mm2
Option
For ON/OFF control
2 x 1.5 mm2, volt-free 12 V contact
Option
T2S
2 P+T
Electrical panel
T2S
63A
300mA
ET
110/415V
406278
Safety signal 2 x 1.5 mm2
Option
For timed/off-peak control, etc.
3 x 1.5 mm2 volt-free 12 V contact
Option
For ON/OFF control
2 x 1.5 mm2, volt-free 12 V contact
Power line:
5 x 2.5 mm2 min. / 4 mm2 / 6 mm2 / 10 mm2
N
L1 L2 L3
Art.
0 580 30 / 0 590 70
0 580 35 / 0 590 71
Regolazione potenza (kW)
3.7
4.6
3.7
4.6
5.8
7.4
Regolazione corrente (A)
16
20
16
20
25
32
Corrente nominale e curva
e interruttore di protezione
della linea
16 A,
Curva C
20 A,
Curva C
16 A,
Curva C
20 A,
Curva C
25 A,
Curva C
32 A,
Curva C
Protezione differenziale
30 mA Tipo F
(es. Hpi)
30 mA Tipo F
(es. Hpi)
Protezione della linea con
interruttore magnetotermico
differenziale (6000/10 kA)
GN8813F16 GN8813F20 GN8813F16 GN8813F20 GN8813F25 GN8813F32
Sezione minima della linea
(mm²)
2.5
4
2.5
4
6
10
Sganciatore a lancio di
corrente (1)
F80ST1
F80ST1
F80ST1
F80ST1
F80ST1
F80ST1
Protezione fase-terra
inclusa
inclusa
inclusa
inclusa
inclusa
inclusa
Limitatore di sovratensione
F10AP2
F10AP2
F10AP2
F10AP2
F10AP2
F10AP2
(1) obbligatorio solo per ottenere certificazione EV ready"
Art.
0 580 02 / 0 590 07
Regolazione potenza (kW)
11
15
18
22
Regolazione corrente (A)
16
20
25
32
Corrente nominale e curva
e interruttore di protezione
della linea
16 A, Curva C
20 A, Curva C
25 A, Curva C
32 A, Curva C
Protezione differenziale
30 mA Tipo F
(es. Hpi)
Protezione della linea con
interruttore magnetotermico
differenziale (6000/10 kA)
GN8843F16
GN8843F20
GN8843F25
GN8843F32
Sezione minima della linea
(mm²)
2.5
4
6
10
Sganciatore a lancio di
corrente (1)
F80ST1
F80ST1
F80ST1
F80ST1
Limitatore di sovratensione
F10AP4
F10AP4
F10AP4
F10AP4
(1) obbligatorio solo per ottenere certificazione EV ready"
Art.
0 580 00 / 0 590 05
0 580 01 / 0 590 06
Regolazione potenza (kW)
3.7
4.6
3.7
4.6
5.8
7.4
Regolazione corrente (A)
16
20
16
20
25
32
Corrente nominale e curva
e interruttore di protezione
della linea
16 A,
Curva C
20 A,
Curva C
16 A,
Curva C
20 A,
Curva C
25 A,
Curva C
32 A,
Curva C
Protezione differenziale
30 mA Tipo F
(es. Hpi)
30 mA Tipo F
(es. Hpi)
Protezione della linea con
interruttore magnetotermico
differenziale (6000/10 kA)
GN8813F16 GN8813F20 GN8813F16 GN8813F20 GN8813F25 GN8813F32
Sezione minima della linea
(mm²)
2.5
4
2.5
4
6
10
Sganciatore a lancio di
corrente (1)
F80ST1
F80ST1
F80ST1
F80ST1
F80ST1
F80ST1
Limitatore di sovratensione
F10AP2
F10AP2
F10AP2
F10AP2
F10AP2
F10AP2
(1) obbligatorio solo per ottenere certificazione EV ready"

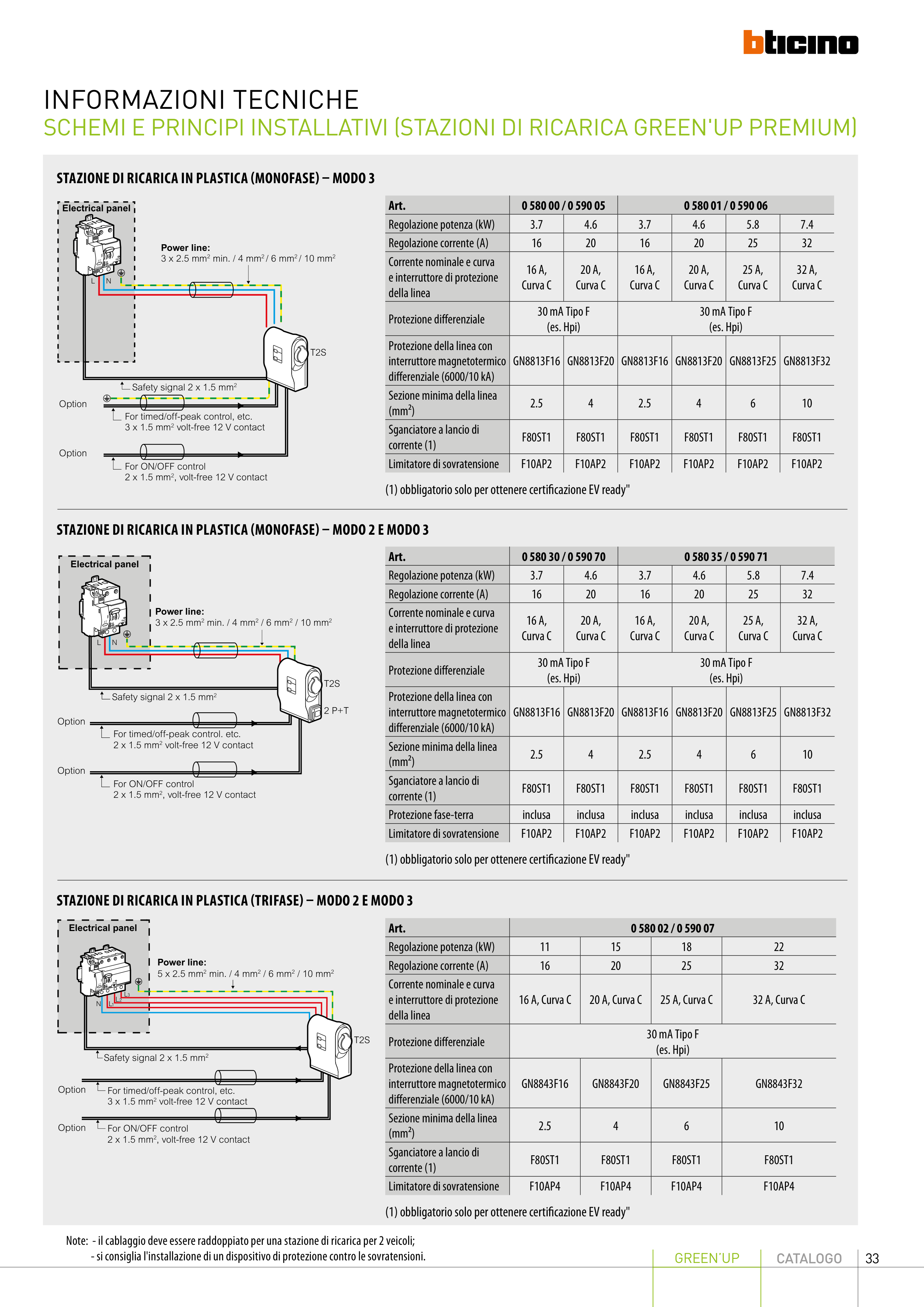

INFORMAZIONI TECNICHE
SCHEMI E PRINCIPI INSTALLATIVI (STAZIONI DI RICARICA GREEN'UP PREMIUM)
Note: - il cablaggio deve essere raddoppiato per una stazione di ricarica per 2 veicoli;
- si consiglia l'installazione di un dispositivo di protezione contro le sovratensioni.
