60

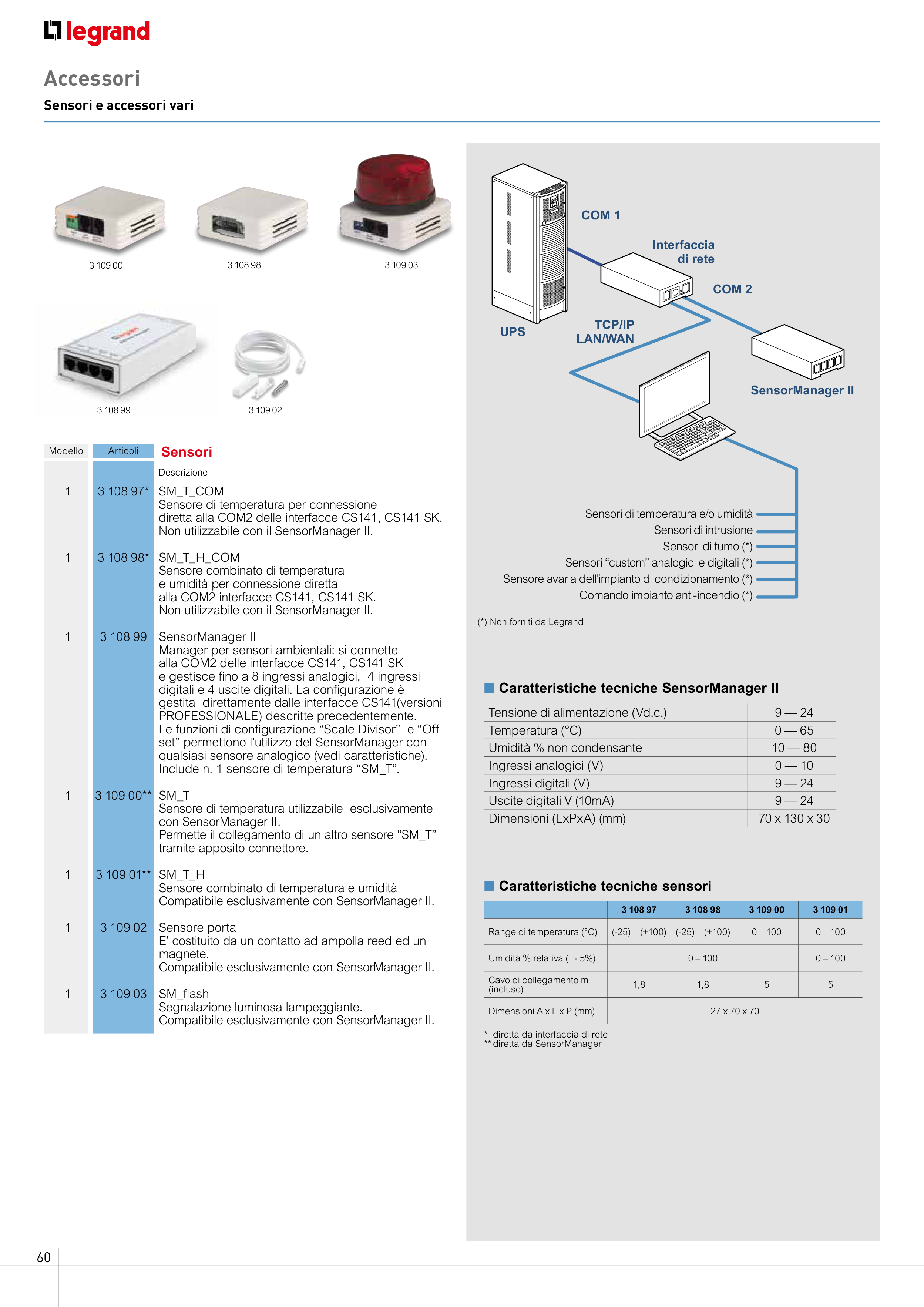

Accessori
Sensori e accessori vari
3 109 03
3 109 00
3 108 98
Modello
Articoli
Sensori
Descrizione
1
3 108 97* SM_T_COM
Sensore di temperatura per connessione
diretta alla COM2 delle interfacce CS141, CS141 SK.
Non utilizzabile con il SensorManager II.
1
3 108 98* SM_T_H_COM
Sensore combinato di temperatura
e umidità per connessione diretta
alla COM2 interfacce CS141, CS141 SK.
Non utilizzabile con il SensorManager II.
1
3 108 99
SensorManager II
Manager per sensori ambientali: si connette
alla COM2 delle interfacce CS141, CS141 SK
e gestisce fino a 8 ingressi analogici, 4 ingressi
digitali e 4 uscite digitali. La configurazione è
gestita direttamente dalle interfacce CS141(versioni
PROFESSIONALE) descritte precedentemente.
Le funzioni di configurazione “Scale Divisor” e “Off
set” permettono l’utilizzo del SensorManager con
qualsiasi sensore analogico (vedi caratteristiche).
Include n. 1 sensore di temperatura “SM_T”.
1
3 109 00** SM_T
Sensore di temperatura utilizzabile esclusivamente
con SensorManager II.
Permette il collegamento di un altro sensore “SM_T”
tramite apposito connettore.
1
3 109 01** SM_T_H
Sensore combinato di temperatura e umidità
Compatibile esclusivamente con SensorManager II.
1
3 109 02
Sensore porta
E’ costituito da un contatto ad ampolla reed ed un
magnete.
Compatibile esclusivamente con SensorManager II.
1
3 109 03
SM_flash
Segnalazione luminosa lampeggiante.
Compatibile esclusivamente con SensorManager II.
Tensione di alimentazione (Vd.c.)
9 — 24
Temperatura (°C)
0 — 65
Umidità % non condensante
10 — 80
Ingressi analogici (V)
0 — 10
Ingressi digitali (V)
9 — 24
Uscite digitali V (10mA)
9 — 24
Dimensioni (LxPxA) (mm)
70 x 130 x 30
n Caratteristiche tecniche SensorManager II
* diretta da interfaccia di rete
** diretta da SensorManager
3 108 97
3 108 98
3 109 00
3 109 01
Range di temperatura (°C)
(-25) – (+100)
(-25) – (+100)
0 – 100
0 – 100
Umidità % relativa (+- 5%)
0 – 100
0 – 100
Cavo di collegamento m
(incluso)
1,8
1,8
5
5
Dimensioni A x L x P (mm)
27 x 70 x 70
n Caratteristiche tecniche sensori
3 108 99
3 109 02
(*) Non forniti da Legrand
Sensori di temperatura e/o umidità
Sensori di intrusione
Sensori di fumo (*)
Sensori “custom” analogici e digitali (*)
Sensore avaria dell’impianto di condizionamento (*)
Comando impianto anti-incendio (*)
COM 2
COM 1
UPS
Interfaccia
di rete
SensorManager II
TCP/IP
LAN/WAN
