n Caratteristiche

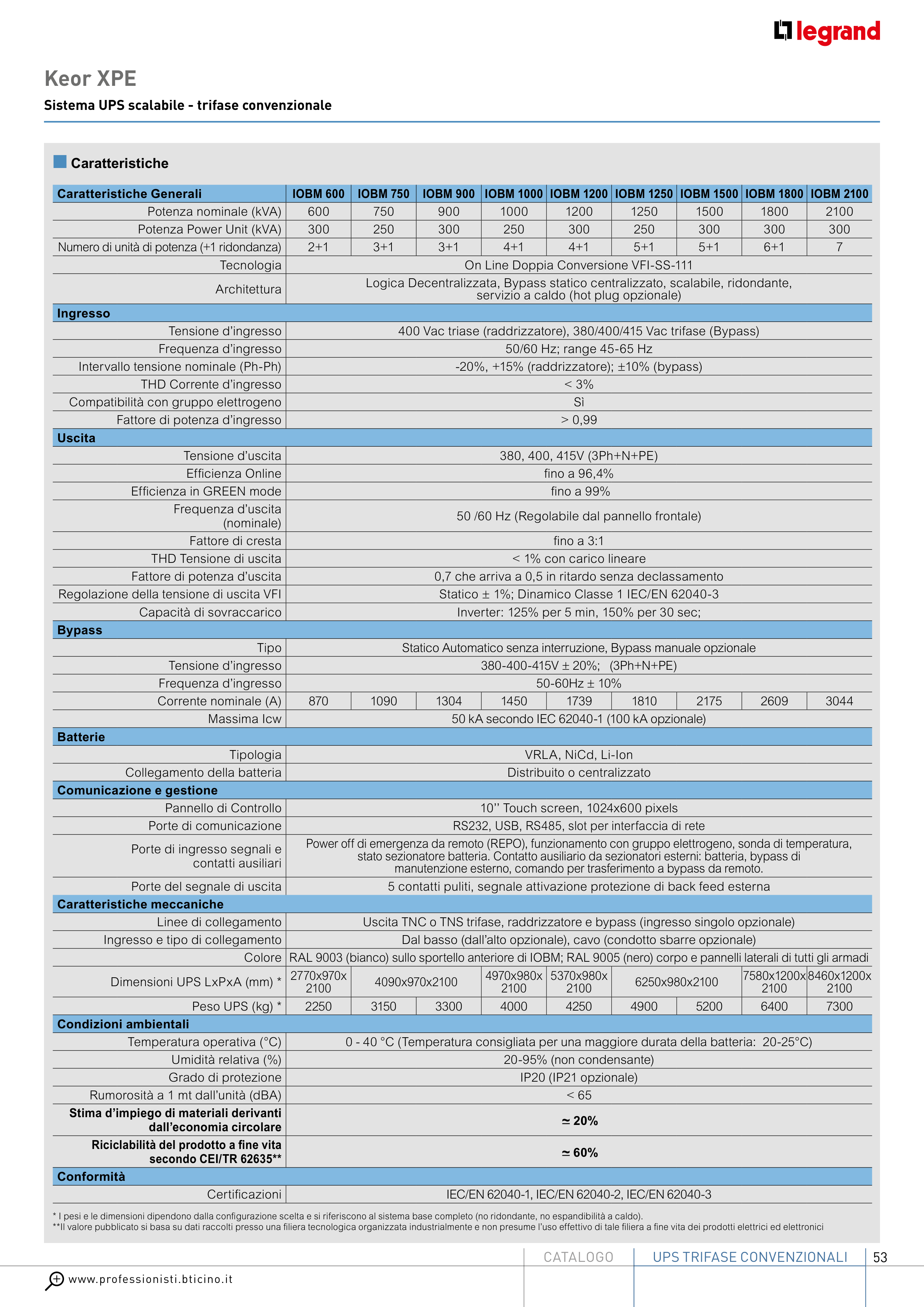

Keor XPE
Sistema UPS scalabile - trifase convenzionale
Caratteristiche Generali
IOBM 600
IOBM 750
IOBM 900
IOBM 1000 IOBM 1200 IOBM 1250 IOBM 1500 IOBM 1800 IOBM 2100
Potenza nominale (kVA)
600
750
900
1000
1200
1250
1500
1800
2100
Potenza Power Unit (kVA)
300
250
300
250
300
250
300
300
300
Numero di unità di potenza (+1 ridondanza)
2+1
3+1
3+1
4+1
4+1
5+1
5+1
6+1
7
Tecnologia
On Line Doppia Conversione VFI-SS-111
Architettura
Logica Decentralizzata, Bypass statico centralizzato, scalabile, ridondante,
servizio a caldo (hot plug opzionale)
Ingresso
Tensione d’ingresso
400 Vac triase (raddrizzatore), 380/400/415 Vac trifase (Bypass)
Frequenza d’ingresso
50/60 Hz; range 45-65 Hz
Intervallo tensione nominale (Ph-Ph)
-20%, +15% (raddrizzatore); ±10% (bypass)
THD Corrente d’ingresso
< 3%
Compatibilità con gruppo elettrogeno
Sì
Fattore di potenza d’ingresso
> 0,99
Uscita
Tensione d’uscita
380, 400, 415V (3Ph+N+PE)
Efficienza Online
fino a 96,4%
Efficienza in GREEN mode
fino a 99%
Frequenza d’uscita
(nominale)
50 /60 Hz (Regolabile dal pannello frontale)
Fattore di cresta
fino a 3:1
THD Tensione di uscita
< 1% con carico lineare
Fattore di potenza d’uscita
0,7 che arriva a 0,5 in ritardo senza declassamento
Regolazione della tensione di uscita VFI
Statico ± 1%; Dinamico Classe 1 IEC/EN 62040-3
Capacità di sovraccarico
Inverter: 125% per 5 min, 150% per 30 sec;
Bypass
Tipo
Statico Automatico senza interruzione, Bypass manuale opzionale
Tensione d’ingresso
380-400-415V ± 20%; (3Ph+N+PE)
Frequenza d’ingresso
50-60Hz ± 10%
Corrente nominale (A)
870
1090
1304
1450
1739
1810
2175
2609
3044
Massima Icw
50 kA secondo IEC 62040-1 (100 kA opzionale)
Batterie
Tipologia
VRLA, NiCd, Li-Ion
Collegamento della batteria
Distribuito o centralizzato
Comunicazione e gestione
Pannello di Controllo
10’’ Touch screen, 1024x600 pixels
Porte di comunicazione
RS232, USB, RS485, slot per interfaccia di rete
Porte di ingresso segnali e
contatti ausiliari
Power off di emergenza da remoto (REPO), funzionamento con gruppo elettrogeno, sonda di temperatura,
stato sezionatore batteria. Contatto ausiliario da sezionatori esterni: batteria, bypass di
manutenzione esterno, comando per trasferimento a bypass da remoto.
Porte del segnale di uscita
5 contatti puliti, segnale attivazione protezione di back feed esterna
Caratteristiche meccaniche
Linee di collegamento
Uscita TNC o TNS trifase, raddrizzatore e bypass (ingresso singolo opzionale)
Ingresso e tipo di collegamento
Dal basso (dall’alto opzionale), cavo (condotto sbarre opzionale)
Colore RAL 9003 (bianco) sullo sportello anteriore di IOBM; RAL 9005 (nero) corpo e pannelli laterali di tutti gli armadi
Dimensioni UPS LxPxA (mm) * 2770x970x
2100
4090x970x2100
4970x980x
2100
5370x980x
2100
6250x980x2100
7580x1200x
2100
8460x1200x
2100
Peso UPS (kg) *
2250
3150
3300
4000
4250
4900
5200
6400
7300
Condizioni ambientali
Temperatura operativa (°C)
0 - 40 °C (Temperatura consigliata per una maggiore durata della batteria: 20-25°C)
Umidità relativa (%)
20-95% (non condensante)
Grado di protezione
IP20 (IP21 opzionale)
Rumorosità a 1 mt dall’unità (dBA)
< 65
Stima d’impiego di materiali derivanti
dall’economia circolare
20%
Riciclabilità del prodotto a fine vita
secondo CEI/TR 62635**
60%
Conformità
Certificazioni
IEC/EN 62040-1, IEC/EN 62040-2, IEC/EN 62040-3
* I pesi e le dimensioni dipendono dalla configurazione scelta e si riferiscono al sistema base completo (no ridondante, no espandibilità a caldo).
**Il valore pubblicato si basa su dati raccolti presso una filiera tecnologica organizzata industrialmente e non presume l’uso effettivo di tale filiera a fine vita dei prodotti elettrici ed elettronici
