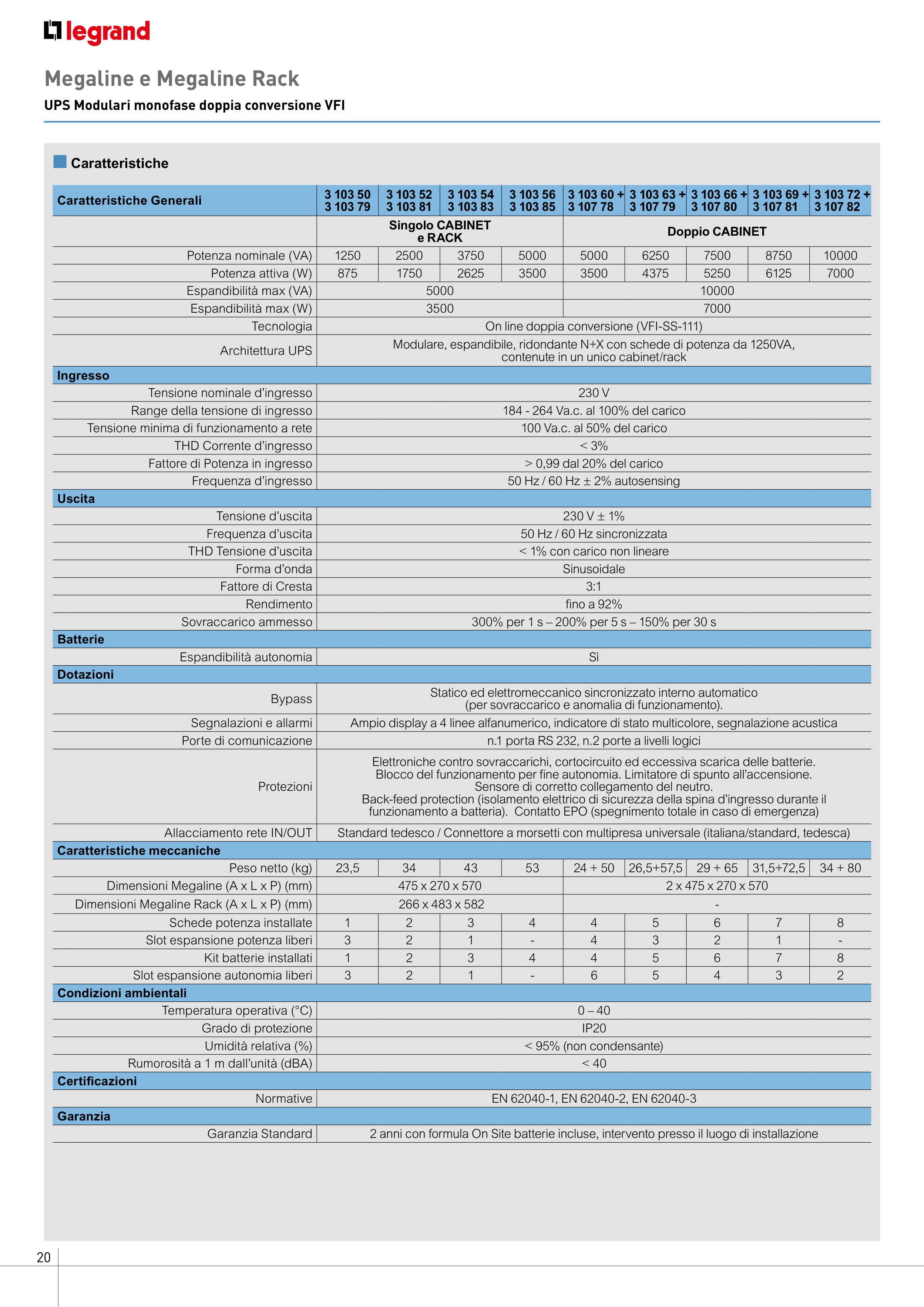

Megaline e Megaline Rack
UPS Modulari monofase doppia conversione VFI
n Caratteristiche
Caratteristiche Generali
3 103 50
3 103 79
3 103 52
3 103 81
3 103 54
3 103 83
3 103 56
3 103 85
3 103 60 +
3 107 78
3 103 63 +
3 107 79
3 103 66 +
3 107 80
3 103 69 +
3 107 81
3 103 72 +
3 107 82
Singolo CABINET
e RACK
Doppio CABINET
Potenza nominale (VA)
1250
2500
3750
5000
5000
6250
7500
8750
10000
Potenza attiva (W)
875
1750
2625
3500
3500
4375
5250
6125
7000
Espandibilità max (VA)
5000
10000
Espandibilità max (W)
3500
7000
Tecnologia
On line doppia conversione (VFI-SS-111)
Architettura UPS
Modulare, espandibile, ridondante N+X con schede di potenza da 1250VA,
contenute in un unico cabinet/rack
Ingresso
Tensione nominale d’ingresso
230 V
Range della tensione di ingresso
184 - 264 Va.c. al 100% del carico
Tensione minima di funzionamento a rete
100 Va.c. al 50% del carico
THD Corrente d’ingresso
< 3%
Fattore di Potenza in ingresso
> 0,99 dal 20% del carico
Frequenza d’ingresso
50 Hz / 60 Hz ± 2% autosensing
Uscita
Tensione d’uscita
230 V ± 1%
Frequenza d’uscita
50 Hz / 60 Hz sincronizzata
THD Tensione d’uscita
< 1% con carico non lineare
Forma d’onda
Sinusoidale
Fattore di Cresta
3:1
Rendimento
fino a 92%
Sovraccarico ammesso
300% per 1 s – 200% per 5 s – 150% per 30 s
Batterie
Espandibilità autonomia
Sì
Dotazioni
Bypass
Statico ed elettromeccanico sincronizzato interno automatico
(per sovraccarico e anomalia di funzionamento).
Segnalazioni e allarmi
Ampio display a 4 linee alfanumerico, indicatore di stato multicolore, segnalazione acustica
Porte di comunicazione
n.1 porta RS 232, n.2 porte a livelli logici
Protezioni
Elettroniche contro sovraccarichi, cortocircuito ed eccessiva scarica delle batterie.
Blocco del funzionamento per fine autonomia. Limitatore di spunto all’accensione.
Sensore di corretto collegamento del neutro.
Back-feed protection (isolamento elettrico di sicurezza della spina d’ingresso durante il
funzionamento a batteria). Contatto EPO (spegnimento totale in caso di emergenza)
Allacciamento rete IN/OUT
Standard tedesco / Connettore a morsetti con multipresa universale (italiana/standard, tedesca)
Caratteristiche meccaniche
Peso netto (kg)
23,5
34
43
53
24 + 50
26,5+57,5
29 + 65
31,5+72,5
34 + 80
Dimensioni Megaline (A x L x P) (mm)
475 x 270 x 570
2 x 475 x 270 x 570
Dimensioni Megaline Rack (A x L x P) (mm)
266 x 483 x 582
-
Schede potenza installate
1
2
3
4
4
5
6
7
8
Slot espansione potenza liberi
3
2
1
-
4
3
2
1
-
Kit batterie installati
1
2
3
4
4
5
6
7
8
Slot espansione autonomia liberi
3
2
1
-
6
5
4
3
2
Condizioni ambientali
Temperatura operativa (°C)
0 – 40
Grado di protezione
IP20
Umidità relativa (%)
< 95% (non condensante)
Rumorosità a 1 m dall’unità (dBA)
< 40
Certificazioni
Normative
EN 62040-1, EN 62040-2, EN 62040-3
Garanzia
Garanzia Standard
2 anni con formula On Site batterie incluse, intervento presso il luogo di installazione
