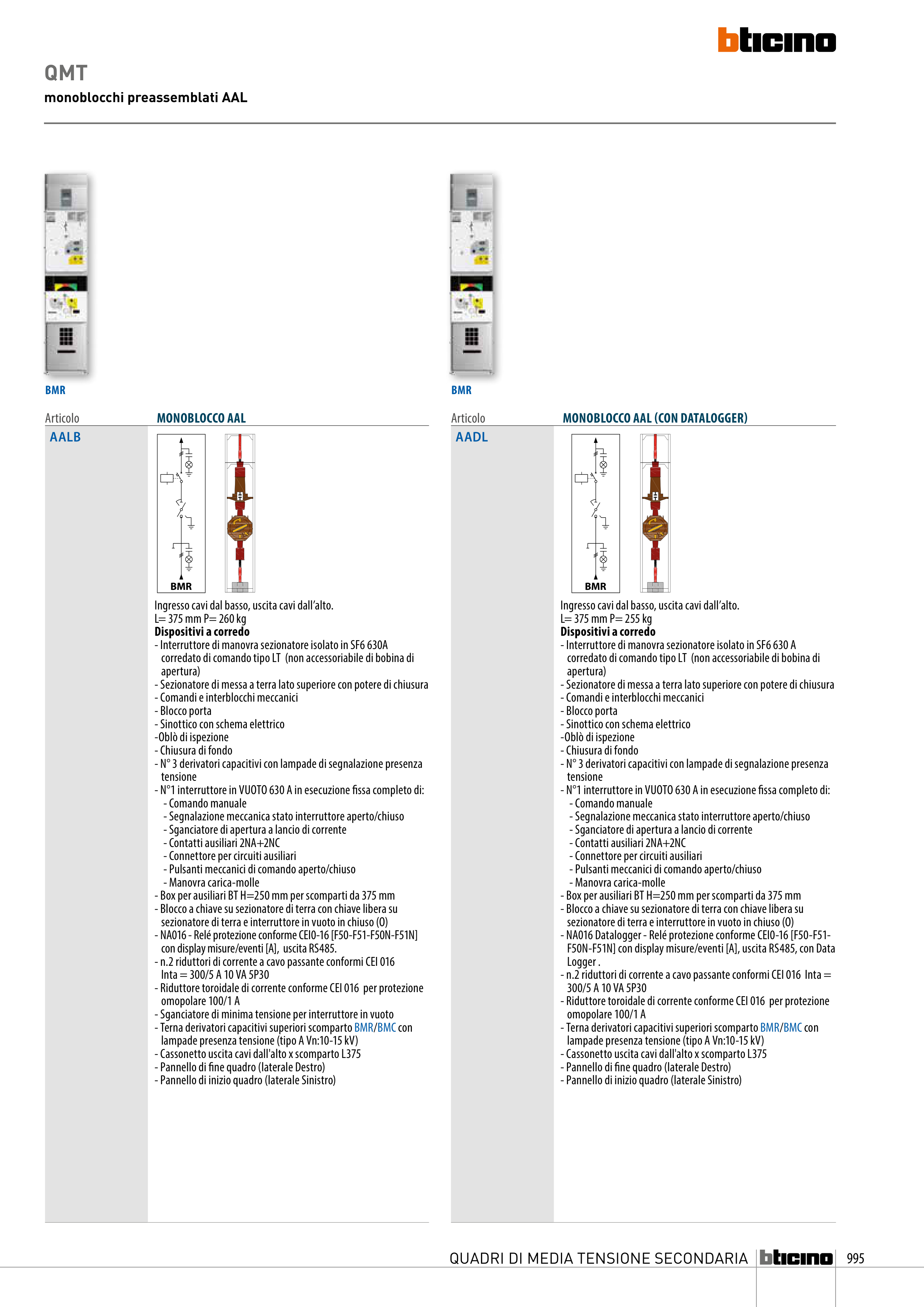

QUADRI DI MEDIA TENSIONE SECONDARIA
QMT
monoblocchi preassemblati AAL
BMR
BMR
Articolo
MONOBLOCCO AAL
AALB
Ingresso cavi dal basso, uscita cavi dall’alto.
L= 375 mm P= 260 kg
Dispositivi a corredo
- Interruttore di manovra sezionatore isolato in SF6 630A
corredato di comando tipo LT (non accessoriabile di bobina di
apertura)
- Sezionatore di messa a terra lato superiore con potere di chiusura
- Comandi e interblocchi meccanici
- Blocco porta
- Sinottico con schema elettrico
-Oblò di ispezione
- Chiusura di fondo
- N° 3 derivatori capacitivi con lampade di segnalazione presenza
tensione
- N°1 interruttore in VUOTO 630 A in esecuzione fissa completo di:
- Comando manuale
- Segnalazione meccanica stato interruttore aperto/chiuso
- Sganciatore di apertura a lancio di corrente
- Contatti ausiliari 2NA+2NC
- Connettore per circuiti ausiliari
- Pulsanti meccanici di comando aperto/chiuso
- Manovra carica-molle
- Box per ausiliari BT H=250 mm per scomparti da 375 mm
- Blocco a chiave su sezionatore di terra con chiave libera su
sezionatore di terra e interruttore in vuoto in chiuso (O)
- NA016 - Relé protezione conforme CEI0-16 [F50-F51-F50N-F51N]
con display misure/eventi [A], uscita RS485.
- n.2 riduttori di corrente a cavo passante conformi CEI 016
Inta = 300/5 A 10 VA 5P30
- Riduttore toroidale di corrente conforme CEI 016 per protezione
omopolare 100/1 A
- Sganciatore di minima tensione per interruttore in vuoto
- Terna derivatori capacitivi superiori scomparto BMR/BMC con
lampade presenza tensione (tipo A Vn:10-15 kV)
- Cassonetto uscita cavi dall'alto x scomparto L375
- Pannello di fine quadro (laterale Destro)
- Pannello di inizio quadro (laterale Sinistro)
Articolo
MONOBLOCCO AAL (CON DATALOGGER)
AADL
Ingresso cavi dal basso, uscita cavi dall’alto.
L= 375 mm P= 255 kg
Dispositivi a corredo
- Interruttore di manovra sezionatore isolato in SF6 630 A
corredato di comando tipo LT (non accessoriabile di bobina di
apertura)
- Sezionatore di messa a terra lato superiore con potere di chiusura
- Comandi e interblocchi meccanici
- Blocco porta
- Sinottico con schema elettrico
-Oblò di ispezione
- Chiusura di fondo
- N° 3 derivatori capacitivi con lampade di segnalazione presenza
tensione
- N°1 interruttore in VUOTO 630 A in esecuzione fissa completo di:
- Comando manuale
- Segnalazione meccanica stato interruttore aperto/chiuso
- Sganciatore di apertura a lancio di corrente
- Contatti ausiliari 2NA+2NC
- Connettore per circuiti ausiliari
- Pulsanti meccanici di comando aperto/chiuso
- Manovra carica-molle
- Box per ausiliari BT H=250 mm per scomparti da 375 mm
- Blocco a chiave su sezionatore di terra con chiave libera su
sezionatore di terra e interruttore in vuoto in chiuso (O)
- NA016 Datalogger - Relé protezione conforme CEI0-16 [F50-F51-
F50N-F51N] con display misure/eventi [A], uscita RS485, con Data
Logger .
- n.2 riduttori di corrente a cavo passante conformi CEI 016 Inta =
300/5 A 10 VA 5P30
- Riduttore toroidale di corrente conforme CEI 016 per protezione
omopolare 100/1 A
- Terna derivatori capacitivi superiori scomparto BMR/BMC con
lampade presenza tensione (tipo A Vn:10-15 kV)
- Cassonetto uscita cavi dall'alto x scomparto L375
- Pannello di fine quadro (laterale Destro)
- Pannello di inizio quadro (laterale Sinistro)
BMR
BMR
