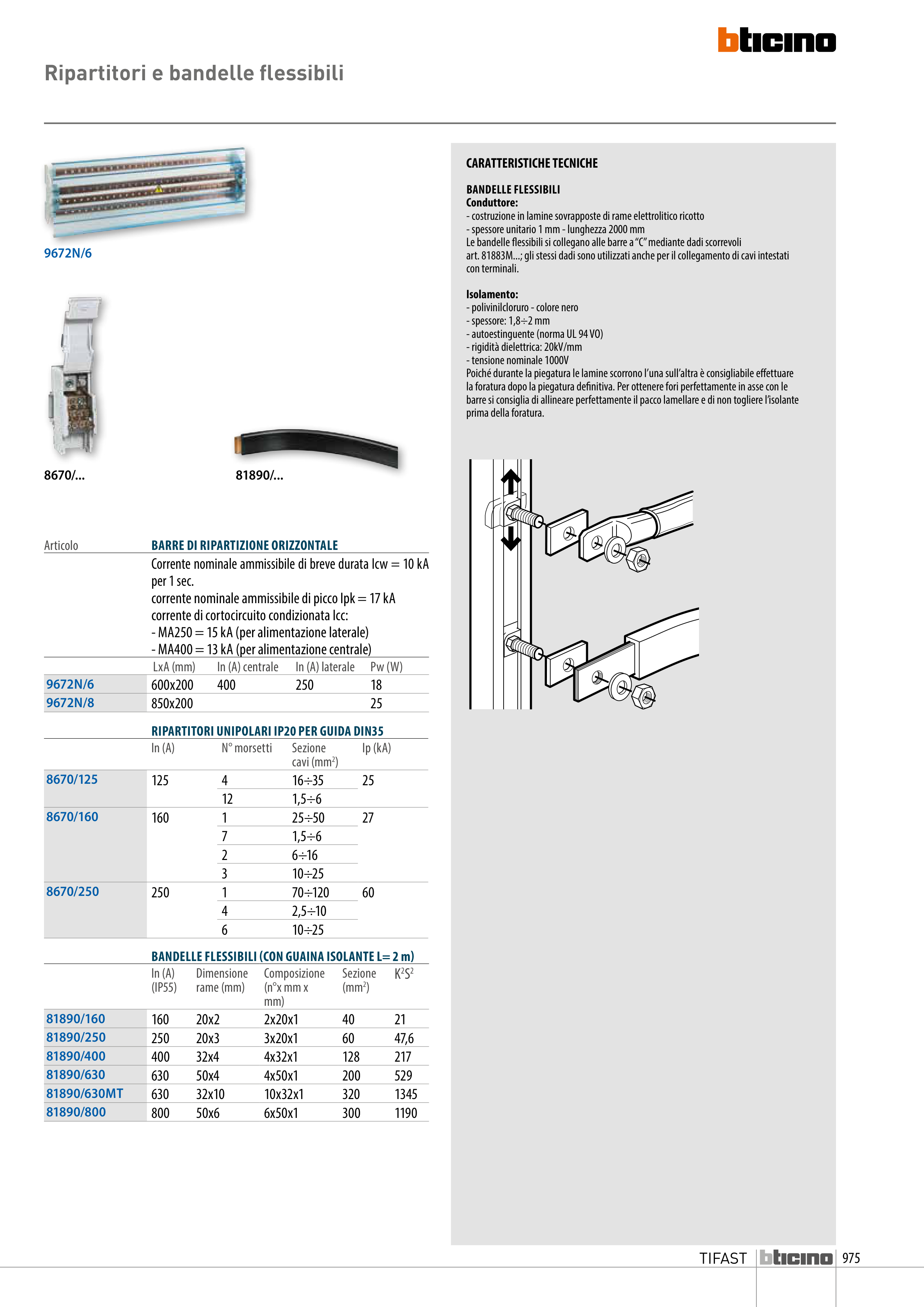

TIFAST
Ripartitori e bandelle flessibili
CARATTERISTICHE TECNICHE
BANDELLE FLESSIBILI
Conduttore:
- costruzione in lamine sovrapposte di rame elettrolitico ricotto
- spessore unitario 1 mm - lunghezza 2000 mm
Le bandelle flessibili si collegano alle barre a “C” mediante dadi scorrevoli
art. 81883M...; gli stessi dadi sono utilizzati anche per il collegamento di cavi intestati
con terminali.
Isolamento:
- polivinilcloruro - colore nero
- spessore: 1,8÷2 mm
- autoestinguente (norma UL 94 VO)
- rigidità dielettrica: 20kV/mm
- tensione nominale 1000V
Poiché durante la piegatura le lamine scorrono l’una sull’altra è consigliabile effettuare
la foratura dopo la piegatura definitiva. Per ottenere fori perfettamente in asse con le
barre si consiglia di allineare perfettamente il pacco lamellare e di non togliere l’isolante
prima della foratura.
9672N/6
81890/...
8670/...
Articolo
BARRE DI RIPARTIZIONE ORIZZONTALE
Corrente nominale ammissibile di breve durata Icw = 10 kA
per 1 sec.
corrente nominale ammissibile di picco Ipk = 17 kA
corrente di cortocircuito condizionata Icc:
- MA250 = 15 kA (per alimentazione laterale)
- MA400 = 13 kA (per alimentazione centrale)
LxA (mm)
In (A) centrale
In (A) laterale
Pw (W)
9672N/6
600x200
400
250
18
9672N/8
850x200
25
RIPARTITORI UNIPOLARI IP20 PER GUIDA DIN35
In (A)
N° morsetti
Sezione
cavi (mm2)
Ip (kA)
8670/125
125
4
16÷35
25
12
1,5÷6
8670/160
160
1
25÷50
27
7
1,5÷6
2
6÷16
3
10÷25
8670/250
250
1
70÷120
60
4
2,5÷10
6
10÷25
BANDELLE FLESSIBILI (CON GUAINA ISOLANTE L= 2 m)
In (A)
(IP55)
Dimensione
rame (mm)
Composizione
(n°x mm x
mm)
Sezione
(mm2)
K2S2
81890/160
160
20x2
2x20x1
40
21
81890/250
250
20x3
3x20x1
60
47,6
81890/400
400
32x4
4x32x1
128
217
81890/630
630
50x4
4x50x1
200
529
81890/630MT
630
32x10
10x32x1
320
1345
81890/800
800
50x6
6x50x1
300
1190
