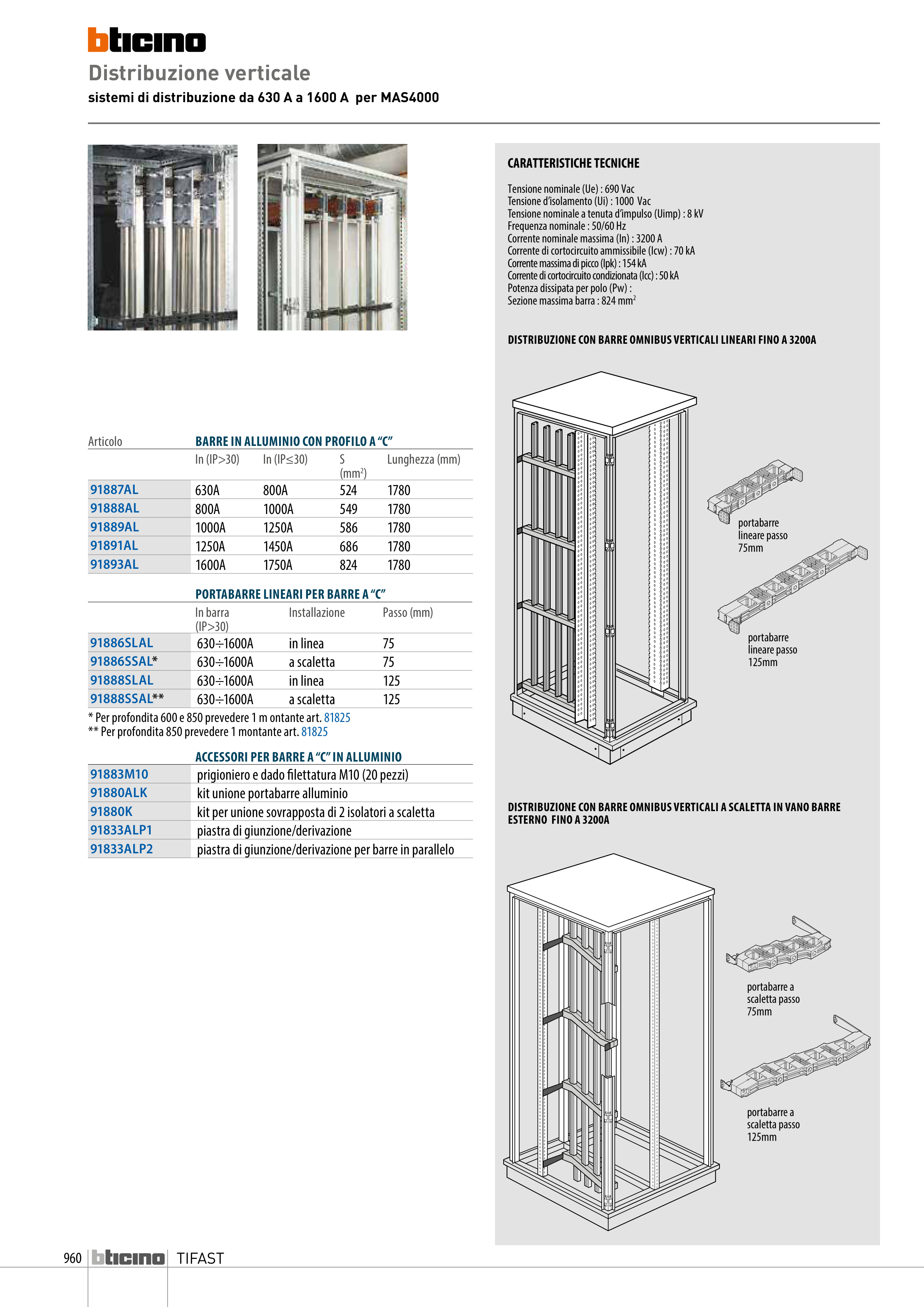

Distribuzione verticale
sistemi di distribuzione da 630 A a 1600 A per MAS4000
Articolo
BARRE IN ALLUMINIO CON PROFILO A “C”
In (IP>30)
In (IP≤30)
S
(mm2)
Lunghezza (mm)
91887AL
630A
800A
524
1780
91888AL
800A
1000A
549
1780
91889AL
1000A
1250A
586
1780
91891AL
1250A
1450A
686
1780
91893AL
1600A
1750A
824
1780
PORTABARRE LINEARI PER BARRE A “C”
In barra
(IP>30)
Installazione
Passo (mm)
91886SLAL
630÷1600A
in linea
75
91886SSAL*
630÷1600A
a scaletta
75
91888SLAL
630÷1600A
in linea
125
91888SSAL**
630÷1600A
a scaletta
125
* Per profondita 600 e 850 prevedere 1 m ontante art. 81825
** Per profondita 850 prevedere 1 montante art. 81825
ACCESSORI PER BARRE A “C” IN ALLUMINIO
91883M10
prigioniero e dado filettatura M10 (20 pezzi)
91880ALK
kit unione portabarre alluminio
91880K
kit per unione sovrapposta di 2 isolatori a scaletta
91833ALP1
piastra di giunzione/derivazione
91833ALP2
piastra di giunzione/derivazione per barre in parallelo
CARATTERISTICHE TECNICHE
Tensione nominale (Ue) : 690 Vac
Tensione d’isolamento (Ui) : 1000 Vac
Tensione nominale a tenuta d’impulso (Uimp) : 8 kV
Frequenza nominale : 50/60 Hz
Corrente nominale massima (In) : 3200 A
Corrente di cortocircuito ammissibile (Icw) : 70 kA
Corrente massima di picco (Ipk) : 154 kA
Corrente di cortocircuito condizionata (Icc) : 50 kA
Potenza dissipata per polo (Pw) :
Sezione massima barra : 824 mm2
portabarre a
scaletta passo
75mm
portabarre
lineare passo
125mm
portabarre a
scaletta passo
125mm
DISTRIBUZIONE CON BARRE OMNIBUS VERTICALI A SCALETTA IN VANO BARRE
ESTERNO FINO A 3200A
portabarre
lineare passo
75mm
DISTRIBUZIONE CON BARRE OMNIBUS VERTICALI LINEARI FINO A 3200A
