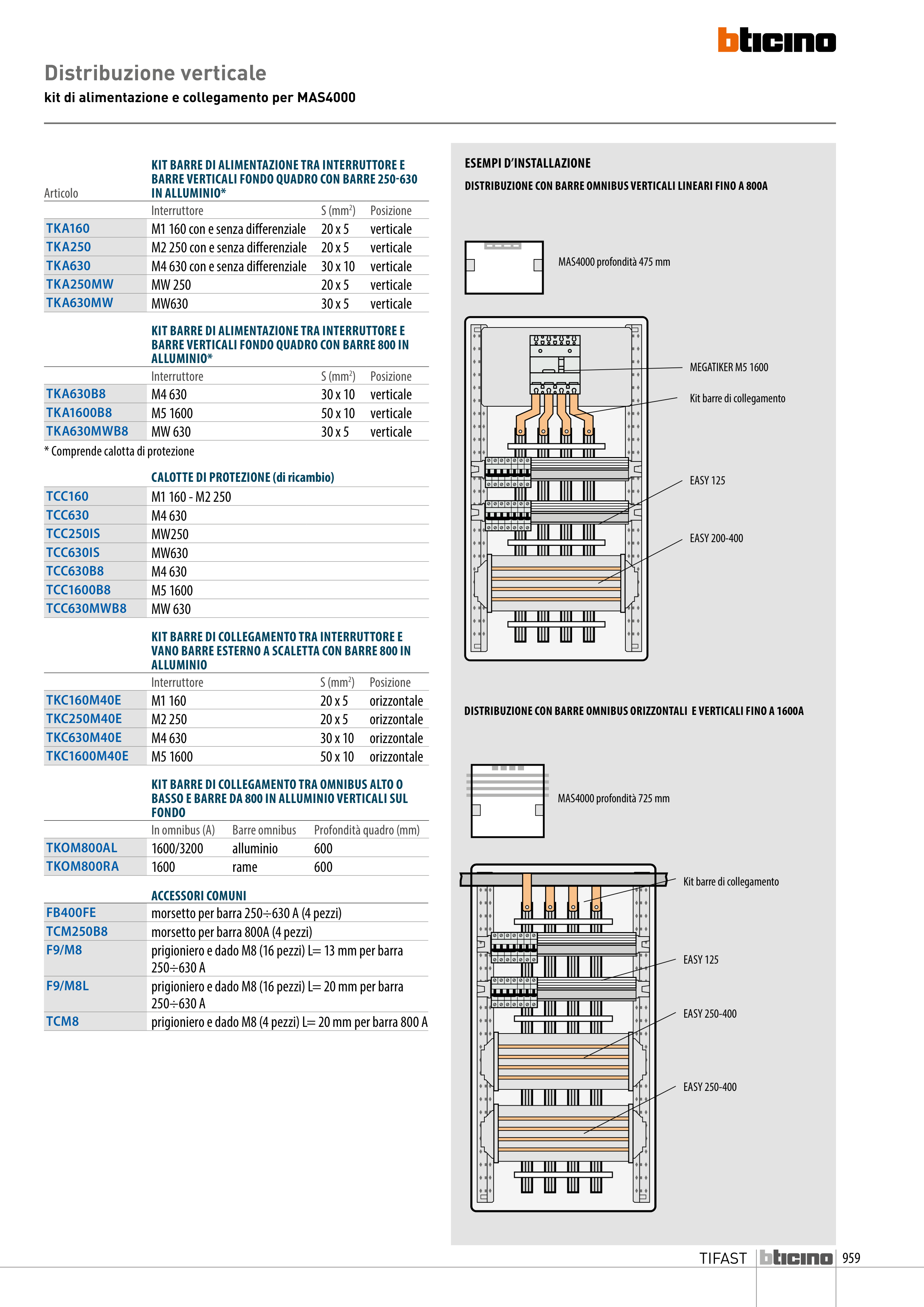

TIFAST
Distribuzione verticale
kit di alimentazione e collegamento per MAS4000
ESEMPI D’INSTALLAZIONE
DISTRIBUZIONE CON BARRE OMNIBUS VERTICALI LINEARI FINO A 800A
DISTRIBUZIONE CON BARRE OMNIBUS ORIZZONTALI E VERTICALI FINO A 1600A
KIT BARRE DI COLLEGAMENTO TRA INTERRUTTORE E
VANO BARRE ESTERNO A SCALETTA CON BARRE 800 IN
ALLUMINIO
Interruttore
S (mm2)
Posizione
TKC160M40E
M1 160
20 x 5
orizzontale
TKC250M40E
M2 250
20 x 5
orizzontale
TKC630M40E
M4 630
30 x 10
orizzontale
TKC1600M40E
M5 1600
50 x 10
orizzontale
KIT BARRE DI COLLEGAMENTO TRA OMNIBUS ALTO O
BASSO E BARRE DA 800 IN ALLUMINIO VERTICALI SUL
FONDO
In omnibus (A)
Barre omnibus
Profondità quadro (mm)
TKOM800AL
1600/3200
alluminio
600
TKOM800RA
1600
rame
600
MAS4000 profondità 475 mm
MEGATIKER M5 1600
Kit barre di collegamento
EASY 125
EASY 200-400
MAS4000 profondità 725 mm
Kit barre di collegamento
EASY 250-400
EASY 125
EASY 250-400
ACCESSORI COMUNI
FB400FE
morsetto per barra 250÷630 A (4 pezzi)
TCM250B8
morsetto per barra 800A (4 pezzi)
F9/M8
prigioniero e dado M8 (16 pezzi) L= 13 mm per barra
250÷630 A
F9/M8L
prigioniero e dado M8 (16 pezzi) L= 20 mm per barra
250÷630 A
TCM8
prigioniero e dado M8 (4 pezzi) L= 20 mm per barra 800 A
KIT BARRE DI ALIMENTAZIONE TRA INTERRUTTORE E
BARRE VERTICALI FONDO QUADRO CON BARRE 800 IN
ALLUMINIO*
Interruttore
S (mm2)
Posizione
TKA630B8
M4 630
30 x 10
verticale
TKA1600B8
M5 1600
50 x 10
verticale
TKA630MWB8
MW 630
30 x 5
verticale
* Comprende calotta di protezione
Articolo
KIT BARRE DI ALIMENTAZIONE TRA INTERRUTTORE E
BARRE VERTICALI FONDO QUADRO CON BARRE 250-630
IN ALLUMINIO*
Interruttore
S (mm2)
Posizione
TKA160
M1 160 con e senza differenziale
20 x 5
verticale
TKA250
M2 250 con e senza differenziale
20 x 5
verticale
TKA630
M4 630 con e senza differenziale
30 x 10
verticale
TKA250MW
MW 250
20 x 5
verticale
TKA630MW
MW630
30 x 5
verticale
CALOTTE DI PROTEZIONE (di ricambio)
TCC160
M1 160 - M2 250
TCC630
M4 630
TCC250IS
MW250
TCC630IS
MW630
TCC630B8
M4 630
TCC1600B8
M5 1600
TCC630MWB8
MW 630
959
