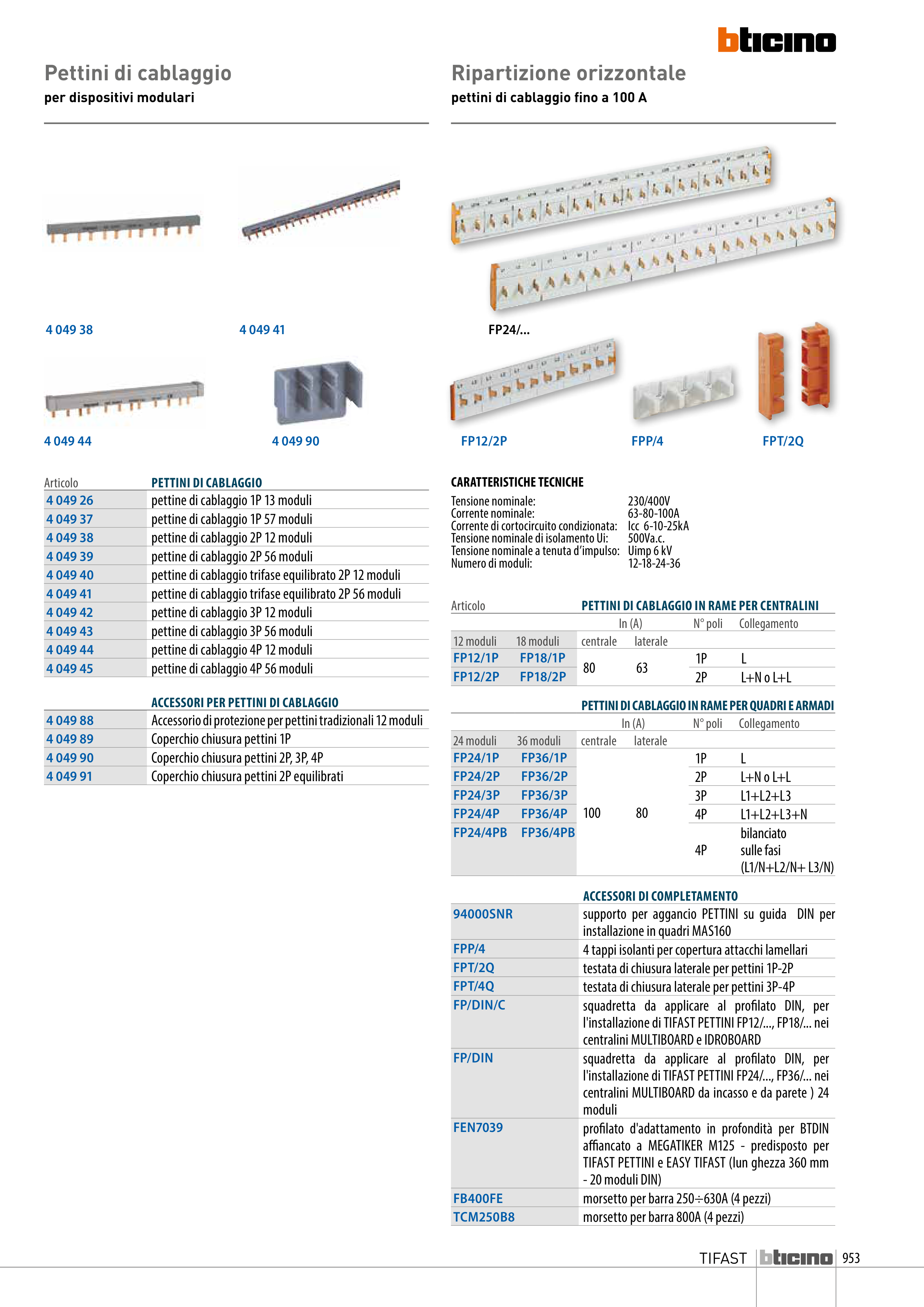

TIFAST
Pettini di cablaggio
per dispositivi modulari
Articolo
PETTINI DI CABLAGGIO
4 049 26
pettine di cablaggio 1P 13 moduli
4 049 37
pettine di cablaggio 1P 57 moduli
4 049 38
pettine di cablaggio 2P 12 moduli
4 049 39
pettine di cablaggio 2P 56 moduli
4 049 40
pettine di cablaggio trifase equilibrato 2P 12 moduli
4 049 41
pettine di cablaggio trifase equilibrato 2P 56 moduli
4 049 42
pettine di cablaggio 3P 12 moduli
4 049 43
pettine di cablaggio 3P 56 moduli
4 049 44
pettine di cablaggio 4P 12 moduli
4 049 45
pettine di cablaggio 4P 56 moduli
ACCESSORI PER PETTINI DI CABLAGGIO
4 049 88
Accessorio di protezione per pettini tradizionali 12 moduli
4 049 89
Coperchio chiusura pettini 1P
4 049 90
Coperchio chiusura pettini 2P, 3P, 4P
4 049 91
Coperchio chiusura pettini 2P equilibrati
4 049 41
4 049 44
4 049 90
4 049 38
Ripartizione orizzontale
pettini di cablaggio fino a 100 A
FP12/2P
FP24/...
FPP/4
FPT/2Q
ACCESSORI DI COMPLETAMENTO
94000SNR
supporto per aggancio PETTINI su guida DIN per
installazione in quadri MAS160
FPP/4
4 tappi isolanti per copertura attacchi lamellari
FPT/2Q
testata di chiusura laterale per pettini 1P-2P
FPT/4Q
testata di chiusura laterale per pettini 3P-4P
FP/DIN/C
squadretta da applicare al profilato DIN, per
l'installazione di TIFAST PETTINI FP12/..., FP18/... nei
centralini MULTIBOARD e IDROBOARD
FP/DIN
squadretta da applicare al profilato DIN, per
l'installazione di TIFAST PETTINI FP24/..., FP36/... nei
centralini MULTIBOARD da incasso e da parete ) 24
moduli
FEN7039
profilato d'adattamento in profondità per BTDIN
affiancato a MEGATIKER M125 - predisposto per
TIFAST PETTINI e EASY TIFAST (lun ghezza 360 mm
- 20 moduli DIN)
FB400FE
morsetto per barra 250÷630A (4 pezzi)
TCM250B8
morsetto per barra 800A (4 pezzi)
Articolo
PETTINI DI CABLAGGIO IN RAME PER CENTRALINI
In (A)
N° poli
Collegamento
12 moduli
18 moduli
centrale
laterale
FP12/1P
FP18/1P
80
63
1P
L
FP12/2P
FP18/2P
2P
L+N o L+L
PETTINI DI CABLAGGIO IN RAME PER QUADRI E ARMADI
In (A)
N° poli
Collegamento
24 moduli
36 moduli
centrale
laterale
FP24/1P
FP36/1P
100
80
1P
L
FP24/2P
FP36/2P
2P
L+N o L+L
FP24/3P
FP36/3P
3P
L1+L2+L3
FP24/4P
FP36/4P
4P
L1+L2+L3+N
FP24/4PB
FP36/4PB
4P
bilanciato
sulle fasi
(L1/N+L2/N+ L3/N)
CARATTERISTICHE TECNICHE
Tensione nominale:
230/400V
Corrente nominale:
63-80-100A
Corrente di cortocircuito condizionata: Icc 6-10-25kA
Tensione nominale di isolamento Ui: 500Va.c.
Tensione nominale a tenuta d’impulso: Uimp 6 kV
Numero di moduli:
12-18-24-36
