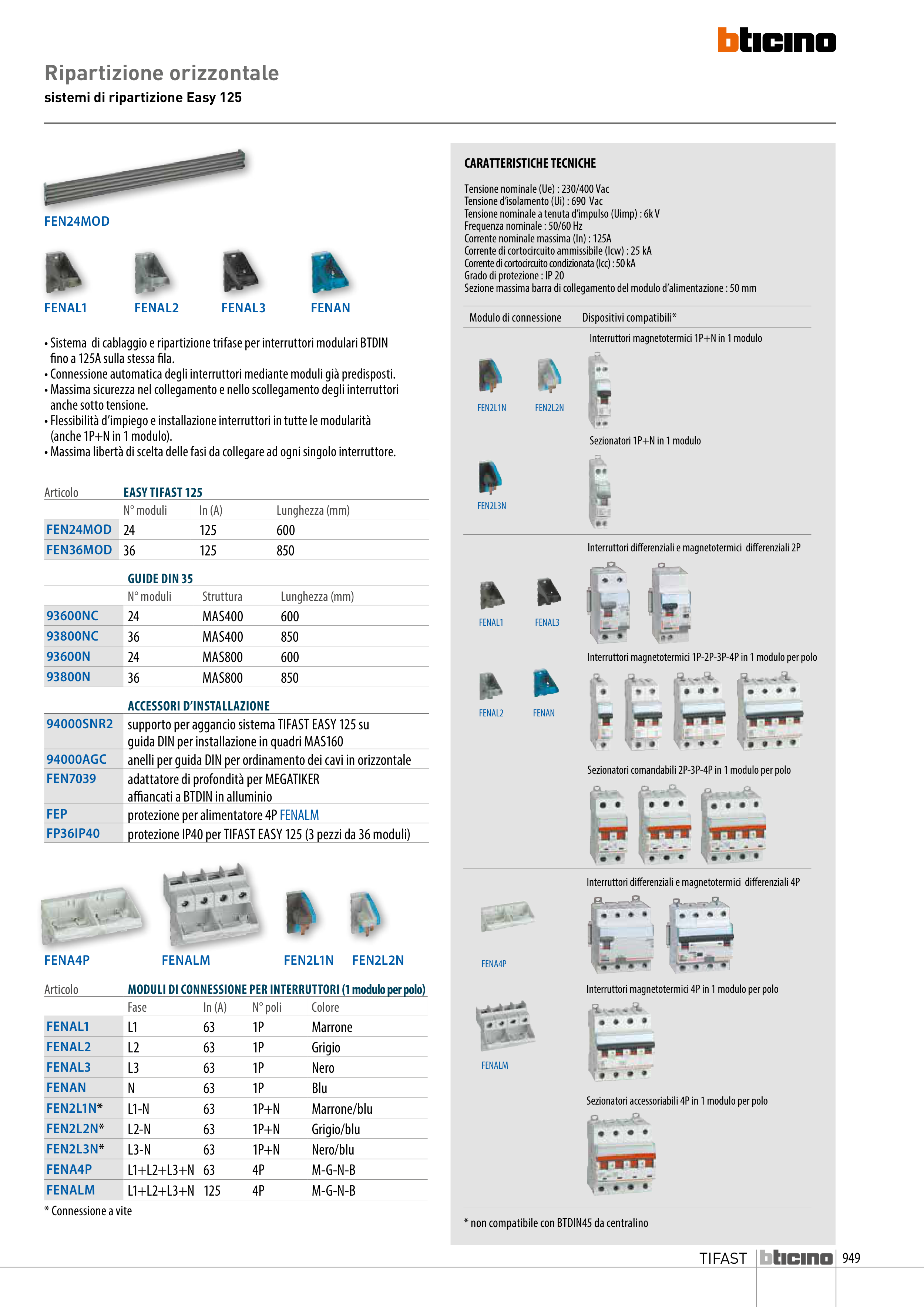

TIFAST
• Sistema di cablaggio e ripartizione trifase per interruttori modulari BTDIN
fino a 125A sulla stessa fila.
• Connessione automatica degli interruttori mediante moduli già predisposti.
• Massima sicurezza nel collegamento e nello scollegamento degli interruttori
anche sotto tensione.
• Flessibilità d’impiego e installazione interruttori in tutte le modularità
(anche 1P+N in 1 modulo).
• Massima libertà di scelta delle fasi da collegare ad ogni singolo interruttore.
FEN24MOD
FENA4P
FENALM
FENAL1
FEN2L1N
FENAL2
FEN2L2N
FENAL3
FENAN
Ripartizione orizzontale
sistemi di ripartizione Easy 125
Articolo
EASY TIFAST 125
N° moduli
In (A)
Lunghezza (mm)
FEN24MOD 24
125
600
FEN36MOD 36
125
850
GUIDE DIN 35
N° moduli
Struttura
Lunghezza (mm)
93600NC
24
MAS400
600
93800NC
36
MAS400
850
93600N
24
MAS800
600
93800N
36
MAS800
850
ACCESSORI D’INSTALLAZIONE
94000SNR2
supporto per aggancio sistema TIFAST EASY 125 su
guida DIN per installazione in quadri MAS160
94000AGC
anelli per guida DIN per ordinamento dei cavi in orizzontale
FEN7039
adattatore di profondità per MEGATIKER
affiancati a BTDIN in alluminio
FEP
protezione per alimentatore 4P FENALM
FP36IP40
protezione IP40 per TIFAST EASY 125 (3 pezzi da 36 moduli)
* non compatibile con BTDIN45 da centralino
Articolo
MODULI DI CONNESSIONE PER INTERRUTTORI (1 modulo per polo)
Fase
In (A)
N° poli
Colore
FENAL1
L1
63
1P
Marrone
FENAL2
L2
63
1P
Grigio
FENAL3
L3
63
1P
Nero
FENAN
N
63
1P
Blu
FEN2L1N*
L1-N
63
1P+N
Marrone/blu
FEN2L2N*
L2-N
63
1P+N
Grigio/blu
FEN2L3N*
L3-N
63
1P+N
Nero/blu
FENA4P
L1+L2+L3+N 63
4P
M-G-N-B
FENALM
L1+L2+L3+N 125
4P
M-G-N-B
* Connessione a vite
CARATTERISTICHE TECNICHE
Tensione nominale (Ue) : 230/400 Vac
Tensione d’isolamento (Ui) : 690 Vac
Tensione nominale a tenuta d’impulso (Uimp) : 6k V
Frequenza nominale : 50/60 Hz
Corrente nominale massima (In) : 125A
Corrente di cortocircuito ammissibile (Icw) : 25 kA
Corrente di cortocircuito condizionata (Icc) : 50 kA
Grado di protezione : IP 20
Sezione massima barra di collegamento del modulo d’alimentazione : 50 mm
Modulo di connessione
Dispositivi compatibili*
Interruttori magnetotermici 1P+N in 1 modulo
Sezionatori 1P+N in 1 modulo
Interruttori differenziali e magnetotermici differenziali 2P
Interruttori differenziali e magnetotermici differenziali 4P
Interruttori magnetotermici 1P-2P-3P-4P in 1 modulo per polo
Sezionatori comandabili 2P-3P-4P in 1 modulo per polo
Interruttori magnetotermici 4P in 1 modulo per polo
FENAL1
FENAL2
FENAL3
FENAN
FEN2L1N
FEN2L2N
FEN2L3N
FENA4P
FENALM
Sezionatori accessoriabili 4P in 1 modulo per polo
949
