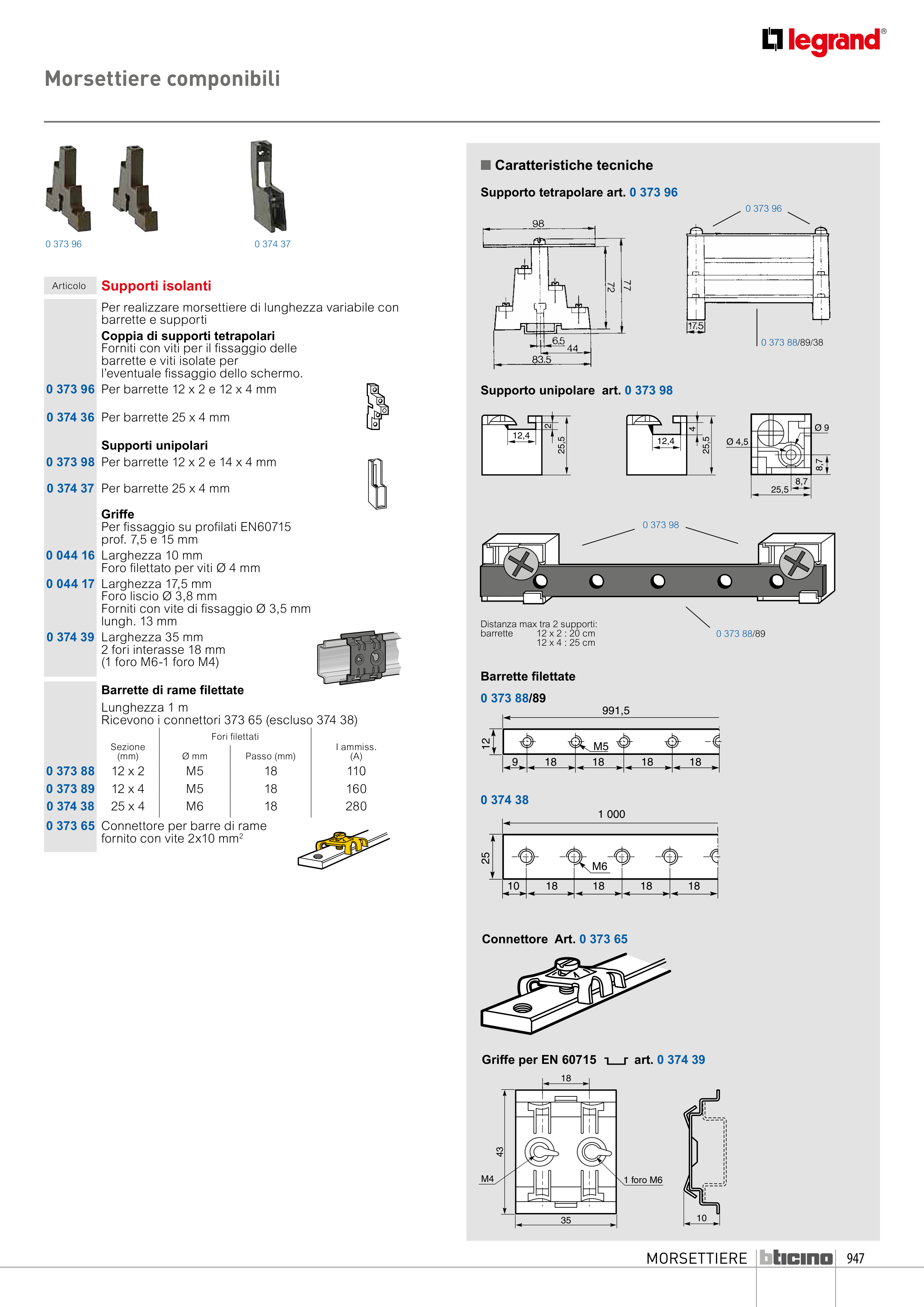

MORSETTIERE
Articolo
Supporti isolanti
Per realizzare morsettiere di lunghezza variabile con
barrette e supporti
Coppia di supporti tetrapolari
Forniti con viti per il fissaggio delle
barrette e viti isolate per
l’eventuale fissaggio dello schermo.
0 373 96 Per barrette 12 x 2 e 12 x 4 mm
0 374 36 Per barrette 25 x 4 mm
Supporti unipolari
0 373 98 Per barrette 12 x 2 e 14 x 4 mm
0 374 37 Per barrette 25 x 4 mm
Griffe
Per fissaggio su profilati EN60715
prof. 7,5 e 15 mm
0 044 16 Larghezza 10 mm
Foro filettato per viti Ø 4 mm
0 044 17 Larghezza 17,5 mm
Foro liscio Ø 3,8 mm
Forniti con vite di fissaggio Ø 3,5 mm
lungh. 13 mm
0 374 39 Larghezza 35 mm
2 fori interasse 18 mm
(1 foro M6-1 foro M4)
Barrette di rame filettate
Lunghezza 1 m
Ricevono i connettori 373 65 (escluso 374 38)
Sezione
(mm)
Fori filettati
I ammiss.
(A)
Ø mm
Passo (mm)
0 373 88
12 x 2
M5
18
110
0 373 89
12 x 4
M5
18
160
0 374 38
25 x 4
M6
18
280
0 373 65 Connettore per barre di rame
fornito con vite 2x10 mm2
0 374 37
0 373 96
oc037365
Morsettiere componibili
Supporto tetrapolare art. 0 373 96
Supporto unipolare art. 0 373 98
Distanza max tra 2 supporti:
barrette
12 x 2 : 20 cm
12 x 4 : 25 cm
Barrette filettate
0 373 88/89
0 374 38
0 373 88/89/38
0 373 96
0 373 98
12,4
25,5
2
12,4
25,5
4
Ø 4,5
Ø 9
25,5
8,7
8,7
c037398
1 000
18
18
18
18
10
25
M6
c037438
991,5
12
9
18
18
18
18
M5
c037388
18
35
43
M4
1 foro M6
10
c037439
oc037365
0 373 88/89
Griffe per EN 60715 art. 0 374 39
Connettore Art. 0 373 65
