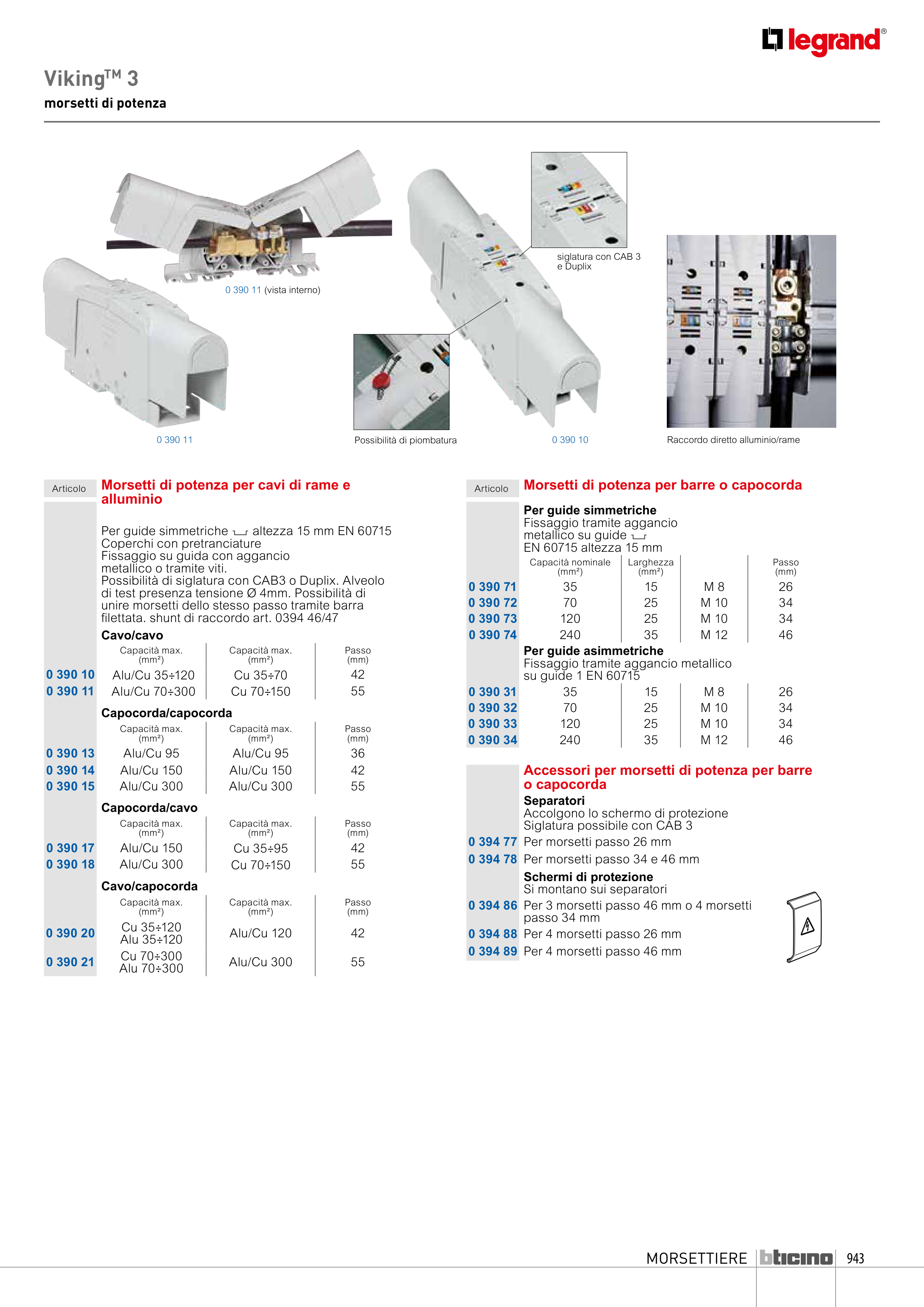

MORSETTIERE
0 390 11
0 390 10
Raccordo diretto alluminio/rame
0 390 11 (vista interno)
siglatura con CAB 3
e Duplix
Possibilità di piombatura
Articolo
Morsetti di potenza per cavi di rame e
alluminio
Per guide simmetriche 4 altezza 15 mm EN 60715
Coperchi con pretranciature
Fissaggio su guida con aggancio
metallico o tramite viti.
Possibilità di siglatura con CAB3 o Duplix. Alveolo
di test presenza tensione Ø 4mm. Possibilità di
unire morsetti dello stesso passo tramite barra
filettata. shunt di raccordo art. 0394 46/47
Cavo/cavo
Capacità max.
(mm²)
Capacità max.
(mm²)
Passo
(mm)
0 390 10
Alu/Cu 35÷120
Cu 35÷70
42
0 390 11
Alu/Cu 70÷300
Cu 70÷150
55
Capocorda/capocorda
Capacità max.
(mm²)
Capacità max.
(mm²)
Passo
(mm)
0 390 13
Alu/Cu 95
Alu/Cu 95
36
0 390 14
Alu/Cu 150
Alu/Cu 150
42
0 390 15
Alu/Cu 300
Alu/Cu 300
55
Capocorda/cavo
Capacità max.
(mm²)
Capacità max.
(mm²)
Passo
(mm)
0 390 17
Alu/Cu 150
Cu 35÷95
42
0 390 18
Alu/Cu 300
Cu 70÷150
55
Cavo/capocorda
Capacità max.
(mm²)
Capacità max.
(mm²)
Passo
(mm)
0 390 20
Cu 35÷120
Alu 35÷120
Alu/Cu 120
42
0 390 21
Cu 70÷300
Alu 70÷300
Alu/Cu 300
55
Articolo
Morsetti di potenza per barre o capocorda
Per guide simmetriche
Fissaggio tramite aggancio
metallico su guide 4
EN 60715 altezza 15 mm
Capacità nominale
(mm²)
Larghezza
(mm²)
Passo
(mm)
0 390 71
35
15
M 8
26
0 390 72
70
25
M 10
34
0 390 73
120
25
M 10
34
0 390 74
240
35
M 12
46
Per guide asimmetriche
Fissaggio tramite aggancio metallico
su guide 1 EN 60715
0 390 31
35
15
M 8
26
0 390 32
70
25
M 10
34
0 390 33
120
25
M 10
34
0 390 34
240
35
M 12
46
Accessori per morsetti di potenza per barre
o capocorda
Separatori
Accolgono lo schermo di protezione
Siglatura possibile con CAB 3
0 394 77 Per morsetti passo 26 mm
0 394 78 Per morsetti passo 34 e 46 mm
Schermi di protezione
Si montano sui separatori
0 394 86 Per 3 morsetti passo 46 mm o 4 morsetti
passo 34 mm
0 394 88 Per 4 morsetti passo 26 mm
0 394 89 Per 4 morsetti passo 46 mm
VikingTM 3
morsetti di potenza
943
