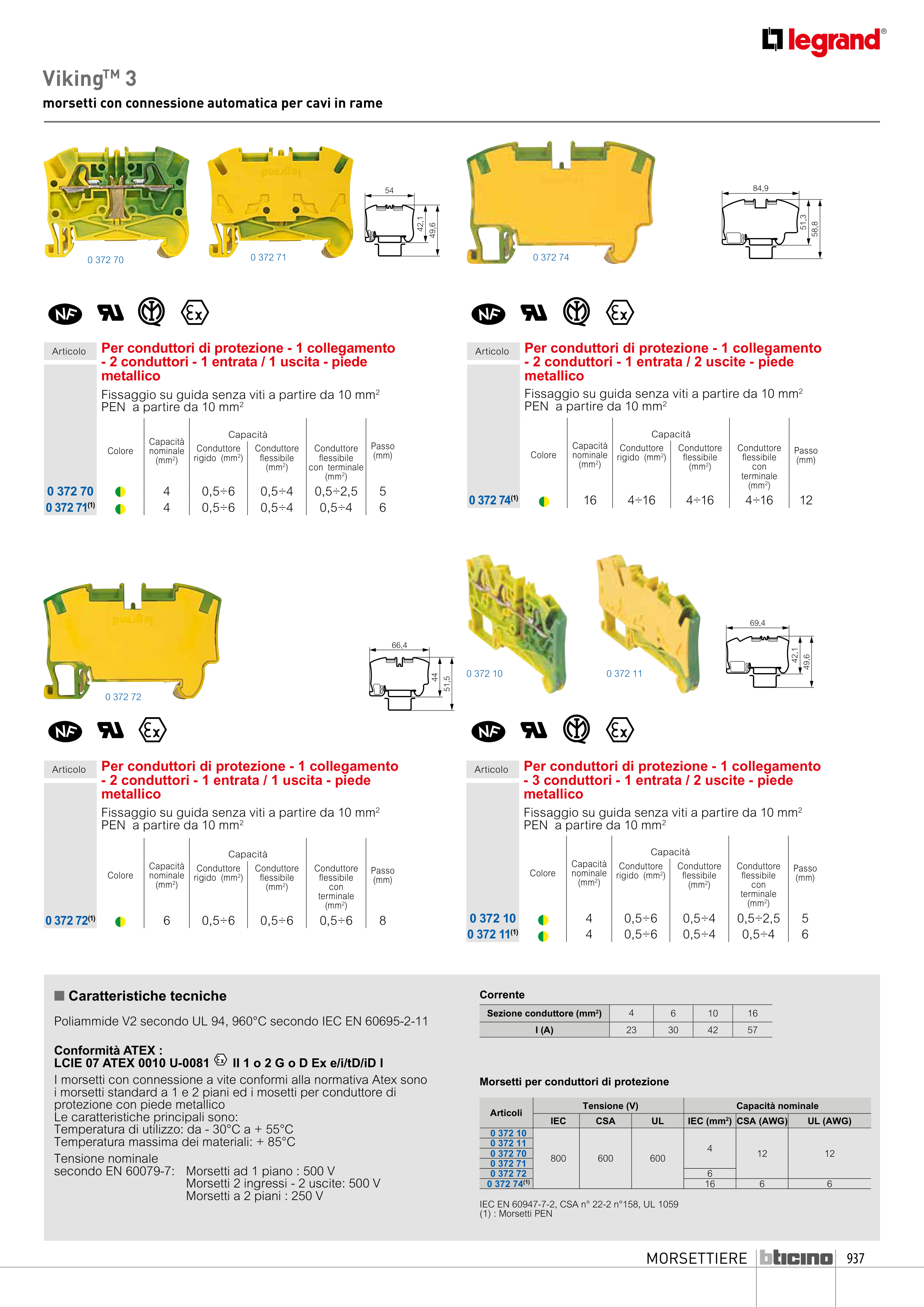

MORSETTIERE
VikingTM 3
morsetti con connessione automatica per cavi in rame
54
42,1
49,6
84,9
51,3
58,8
66,4
44
51,5
69,4
42,1
49,6
Morsetti per conduttori di protezione
Articoli
Tensione (V)
Capacità nominale
IEC
CSA
UL
IEC (mm2) CSA (AWG)
UL (AWG)
0 372 10
800
600
600
4
12
12
0 372 11
0 372 70
0 372 71
0 372 72
6
0 372 74(1)
16
6
6
IEC EN 60947-7-2, CSA n° 22-2 n°158, UL 1059
(1) : Morsetti PEN
■ Caratteristiche tecniche
Poliammide V2 secondo UL 94, 960°C secondo IEC EN 60695-2-11
Conformità ATEX :
LCIE 07 ATEX 0010 U-0081
II 1 o 2 G o D Ex e/i/tD/iD I
I morsetti con connessione a vite conformi alla normativa Atex sono
i morsetti standard a 1 e 2 piani ed i mosetti per conduttore di
protezione con piede metallico
Le caratteristiche principali sono:
Temperatura di utilizzo: da - 30°C a + 55°C
Temperatura massima dei materiali: + 85°C
Tensione nominale
secondo EN 60079-7: Morsetti ad 1 piano : 500 V
Morsetti 2 ingressi - 2 uscite: 500 V
Morsetti a 2 piani : 250 V
Corrente
Sezione conduttore (mm2)
4
6
10
16
I (A)
23
30
42
57
Recognized
(Etats-Unis)
IMQ
(Italie)
Recognized
(Etats-Unis)
IMQ
(Italie)
Recognized
(Etats-Unis)
Recognized
(Etats-Unis)
IMQ
(Italie)
0 372 72
0 372 70
0 372 71
0 372 10
0 372 11
0 372 74
Articolo
Per conduttori di protezione - 1 collegamento
- 2 conduttori - 1 entrata / 1 uscita - piede
metallico
Fissaggio su guida senza viti a partire da 10 mm2
PEN a partire da 10 mm2
Colore
Capacità
nominale
(mm2)
Capacità
Passo
(mm)
Conduttore
rigido (mm2)
Conduttore
flessibile
(mm2)
Conduttore
flessibile
con
terminale
(mm2)
0 372 72(1)
6
0,5÷6
0,5÷6
0,5÷6
8
Articolo
Per conduttori di protezione - 1 collegamento
- 2 conduttori - 1 entrata / 1 uscita - piede
metallico
Fissaggio su guida senza viti a partire da 10 mm2
PEN a partire da 10 mm2
Colore
Capacità
nominale
(mm2)
Capacità
Passo
(mm)
Conduttore
rigido (mm2)
Conduttore
flessibile
(mm2)
Conduttore
flessibile
con terminale
(mm2)
0 372 70
4
0,5÷6
0,5÷4
0,5÷2,5
5
0 372 71(1)
4
0,5÷6
0,5÷4
0,5÷4
6
Articolo
Per conduttori di protezione - 1 collegamento
- 2 conduttori - 1 entrata / 2 uscite - piede
metallico
Fissaggio su guida senza viti a partire da 10 mm2
PEN a partire da 10 mm2
Colore
Capacità
nominale
(mm2)
Capacità
Passo
(mm)
Conduttore
rigido (mm2)
Conduttore
flessibile
(mm2)
Conduttore
flessibile
con
terminale
(mm2)
0 372 74(1)
16
4÷16
4÷16
4÷16
12
Articolo
Per conduttori di protezione - 1 collegamento
- 3 conduttori - 1 entrata / 2 uscite - piede
metallico
Fissaggio su guida senza viti a partire da 10 mm2
PEN a partire da 10 mm2
Colore
Capacità
nominale
(mm2)
Capacità
Passo
(mm)
Conduttore
rigido (mm2)
Conduttore
flessibile
(mm2)
Conduttore
flessibile
con
terminale
(mm2)
0 372 10
4
0,5÷6
0,5÷4
0,5÷2,5
5
0 372 11(1)
4
0,5÷6
0,5÷4
0,5÷4
6
