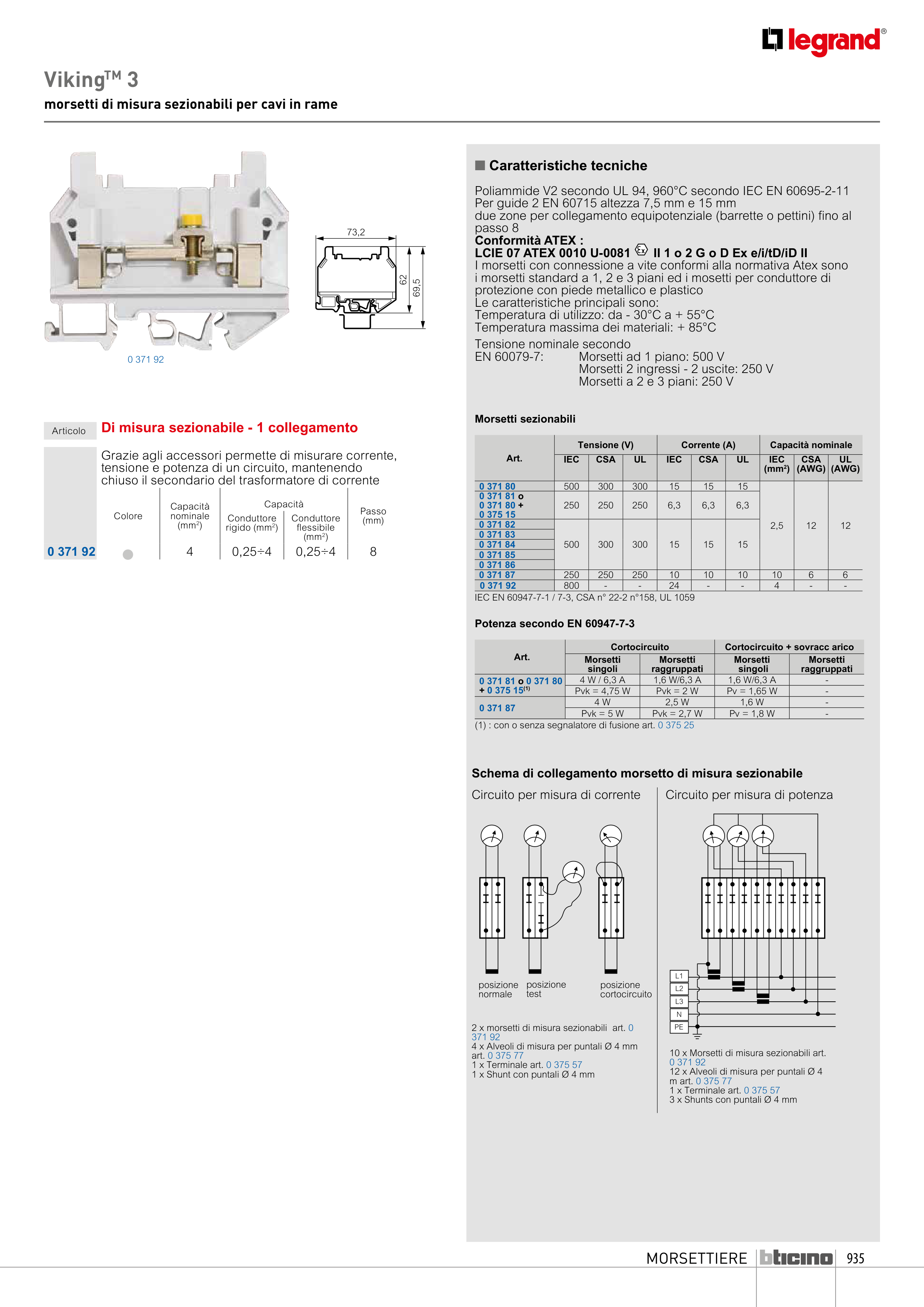

MORSETTIERE
VikingTM 3
morsetti di misura sezionabili per cavi in rame
Morsetti sezionabili
Art.
Tensione (V)
Corrente (A)
Capacità nominale
IEC
CSA
UL
IEC
CSA
UL
IEC
(mm2)
CSA
(AWG)
UL
(AWG)
0 371 80
500
300
300
15
15
15
2,5
12
12
0 371 81 o
0 371 80 +
0 375 15
250
250
250
6,3
6,3
6,3
0 371 82
500
300
300
15
15
15
0 371 83
0 371 84
0 371 85
0 371 86
0 371 87
250
250
250
10
10
10
10
6
6
0 371 92
800
-
-
24
-
-
4
-
-
IEC EN 60947-7-1 / 7-3, CSA n° 22-2 n°158, UL 1059
Potenza secondo EN 60947-7-3
Art.
Cortocircuito
Cortocircuito + sovracc arico
Morsetti
singoli
Morsetti
raggruppati
Morsetti
singoli
Morsetti
raggruppati
0 371 81 o 0 371 80
+ 0 375 15(1)
4 W / 6,3 A
1,6 W/6,3 A
1,6 W/6,3 A
-
Pvk = 4,75 W
Pvk = 2 W
Pv = 1,65 W
-
0 371 87
4 W
2,5 W
1,6 W
-
Pvk = 5 W
Pvk = 2,7 W
Pv = 1,8 W
-
(1) : con o senza segnalatore di fusione art. 0 375 25
■ Caratteristiche tecniche
Poliammide V2 secondo UL 94, 960°C secondo IEC EN 60695-2-11
Per guide 2 EN 60715 altezza 7,5 mm e 15 mm
due zone per collegamento equipotenziale (barrette o pettini) fino al
passo 8
Conformità ATEX :
LCIE 07 ATEX 0010 U-0081
II 1 o 2 G o D Ex e/i/tD/iD II
I morsetti con connessione a vite conformi alla normativa Atex sono
i morsetti standard a 1, 2 e 3 piani ed i mosetti per conduttore di
protezione con piede metallico e plastico
Le caratteristiche principali sono:
Temperatura di utilizzo: da - 30°C a + 55°C
Temperatura massima dei materiali: + 85°C
Tensione nominale secondo
EN 60079-7:
Morsetti ad 1 piano: 500 V
Morsetti 2 ingressi - 2 uscite: 250 V
Morsetti a 2 e 3 piani: 250 V
0 371 92
Schema di collegamento morsetto di misura sezionabile
Circuito per misura di corrente
Circuito per misura di potenza
73,2
62
69,5
L1
L2
L3
N
PE
2 x morsetti di misura sezionabili art. 0
371 92
4 x Alveoli di misura per puntali Ø 4 mm
art. 0 375 77
1 x Terminale art. 0 375 57
1 x Shunt con puntali Ø 4 mm
10 x Morsetti di misura sezionabili art.
0 371 92
12 x Alveoli di misura per puntali Ø 4
m art. 0 375 77
1 x Terminale art. 0 375 57
3 x Shunts con puntali Ø 4 mm
posizione
normale
posizione
test
posizione
cortocircuito
L1
L2
L3
N
PE
Articolo
Di misura sezionabile - 1 collegamento
Grazie agli accessori permette di misurare corrente,
tensione e potenza di un circuito, mantenendo
chiuso il secondario del trasformatore di corrente
Colore
Capacità
nominale
(mm2)
Capacità
Passo
(mm)
Conduttore
rigido (mm2)
Conduttore
flessibile
(mm2)
0 371 92
4
0,25÷4
0,25÷4
8
