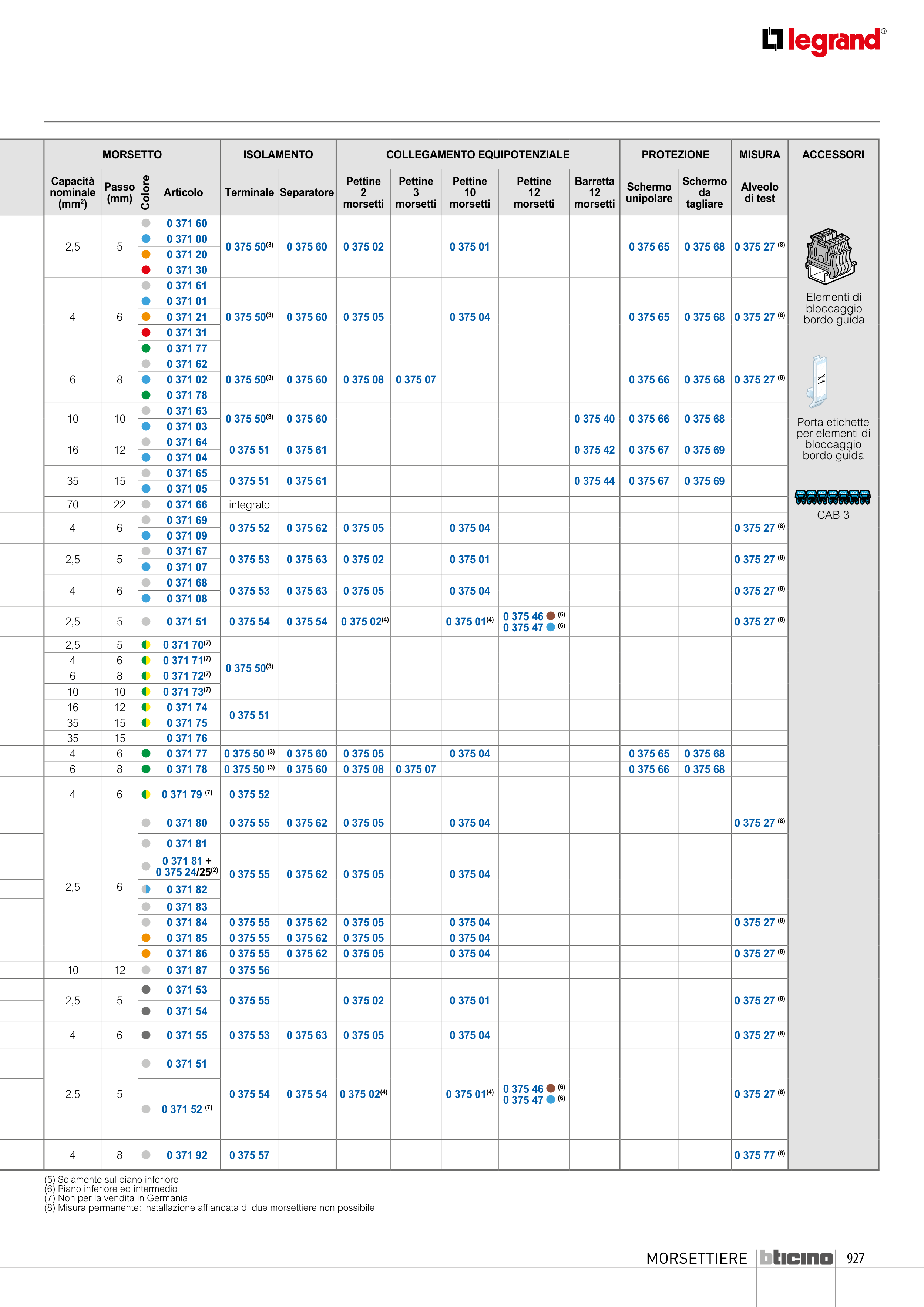

MORSETTIERE
SCHEMA DI
CONNESSIONE
MORSETTO
ISOLAMENTO
COLLEGAMENTO EQUIPOTENZIALE
PROTEZIONE
MISURA
ACCESSORI
Capacità
nominale
(mm2)
Passo
(mm)
Articolo
Terminale Separatore
Pettine
2
morsetti
Pettine
3
morsetti
Pettine
10
morsetti
Pettine
12
morsetti
Barretta
12
morsetti
Schermo
unipolare
Schermo
da
tagliare
Alveolo
di test
Standard
1 collegamento - 1 entrata / 1 uscita
2,5
5
0 371 60
0 375 50(3)
0 375 60
0 375 02
0 375 01
0 375 65
0 375 68
0 375 27 (8)
0 371 00
0 371 20
0 371 30
4
6
0 371 61
0 375 50(3)
0 375 60
0 375 05
0 375 04
0 375 65
0 375 68
0 375 27 (8)
0 371 01
0 371 21
0 371 31
0 371 77
6
8
0 371 62
0 375 50(3)
0 375 60
0 375 08
0 375 07
0 375 66
0 375 68
0 375 27 (8)
0 371 02
0 371 78
10
10
0 371 63
0 375 50(3)
0 375 60
0 375 40
0 375 66
0 375 68
0 371 03
16
12
0 371 64
0 375 51
0 375 61
0 375 42
0 375 67
0 375 69
0 371 04
35
15
0 371 65
0 375 51
0 375 61
0 375 44
0 375 67
0 375 69
0 371 05
70
22
0 371 66
integrato
1 collegamento - 2 entrate / 2 uscite
4
6
0 371 69
0 375 52
0 375 62
0 375 05
0 375 04
0 375 27 (8)
0 371 09
2 collegamenti - 2 piani
2,5
5
0 371 67
0 375 53
0 375 63
0 375 02
0 375 01
0 375 27 (8)
0 371 07
4
6
0 371 68
0 375 53
0 375 63
0 375 05
0 375 04
0 375 27 (8)
0 371 08
3 collegamenti - 3 piani
2,5
5
0 371 51
0 375 54
0 375 54
0 375 02(4)
0 375 01(4)
0 375 46 (6)
0 375 47 (6)
0 375 27 (8)
Per conduttori
di
protezione
1 collegamento - 1 entrata / 1 uscita - piede metallico
2,5
5
0 371 70(7)
0 375 50(3)
4
6
0 371 71(7)
6
8
0 371 72(7)
10
10
0 371 73(7)
16
12
0 371 74
0 375 51
35
15
0 371 75
35
15
0 371 76
1 collegamento - 1 entrata / 1 uscita - piede plastico(1)
4
6
0 371 77
0 375 50 (3)
0 375 60
0 375 05
0 375 04
0 375 65
0 375 68
6
8
0 371 78
0 375 50 (3)
0 375 60
0 375 08
0 375 07
0 375 66
0 375 68
1 collegamento - 2 entrate / 2 uscite - piede metallico
4
6
0 371 79 (7)
0 375 52
Sezionabili
1
collegamento
Da equipaggire
2,5
6
0 371 80
0 375 55
0 375 62
0 375 05
0 375 04
0 375 27 (8)
Portafusibile 5x20 con estrattore
0 371 81
0 375 55
0 375 62
0 375 05
0 375 04
Portafusibile 5x20 con estrattore e
segnalatore di fusione
0 371 81 +
0 375 24/25(2)
Per circuiti di neutro con estrattore
0 371 82
Per circuiti
standard
Con estrattore
0 371 83
Con mini sezionatore
0 371 84
0 375 55
0 375 62
0 375 05
0 375 04
0 375 27 (8)
Per circuiti non
sezionabili
Con estrattore
0 371 85
0 375 55
0 375 62
0 375 05
0 375 04
Con mini sezionatore
0 371 86
0 375 55
0 375 62
0 375 05
0 375 04
0 375 27 (8)
Portafusibile 5x20 a tappo
10
12
0 371 87
0 375 56
Per funzione
1
collegamento
Da equipaggiare
2,5
5
0 371 53
0 375 55
0 375 02
0 375 01
0 375 27 (8)
Con diodo 1N4007
0 371 54
2 collegamenti
2 piani
Con diodo 1N4007
4
6
0 371 55
0 375 53
0 375 63
0 375 05
0 375 04
0 375 27 (8)
Per sensori ed
azionamenti
3 collegamenti
3 piani
Sensore
2,5
5
0 371 51
0 375 54
0 375 54
0 375 02(4)
0 375 01(4)
0 375 46 (6)
0 375 47 (6)
0 375 27 (8)
Azionamenti
0 371 52 (7)
PNT
Fase/Neutro/Terra
Di misura
1
collegamento
Sezionabile per circuiti di misura
4
8
0 371 92
0 375 57
0 375 77 (8)
(1) Utilizzabile per la connessione di un conduttore di protezione di un sistema di classe II (3) In alternativa utilizzabile l’elemento di bloccaggio su bordo guida articolo 0375 10
(2) Segnalatore di fusione 12/24/48V articolo 0 375 24; 110/250V articolo 0375 25 (4) Piano superiore
Colore
Elementi di
bloccaggio
bordo guida
Porta etichette
per elementi di
bloccaggio
bordo guida
CAB 3
(5) Solamente sul piano inferiore
(6) Piano inferiore ed intermedio
(7) Non per la vendita in Germania
(8) Misura permanente: installazione affiancata di due morsettiere non possibile
927
