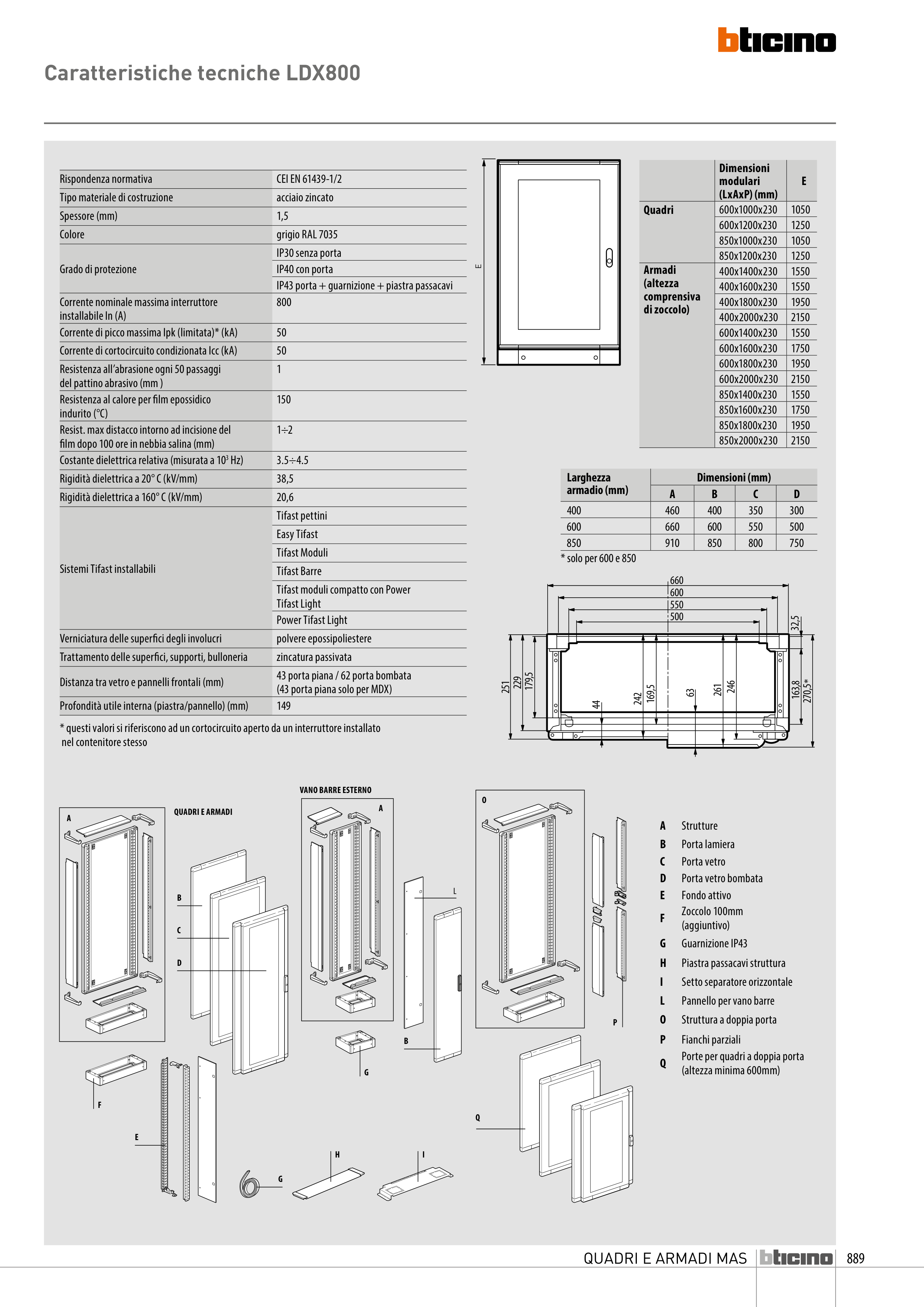

Caratteristiche tecniche LDX800
Rispondenza normativa
CEI EN 61439-1/2
Tipo materiale di costruzione
acciaio zincato
Spessore (mm)
1,5
Colore
grigio RAL 7035
Grado di protezione
IP30 senza porta
IP40 con porta
IP43 porta + guarnizione + piastra passacavi
Corrente nominale massima interruttore
installabile In (A)
800
Corrente di picco massima Ipk (limitata)* (kA)
50
Corrente di cortocircuito condizionata Icc (kA)
50
Resistenza all’abrasione ogni 50 passaggi
del pattino abrasivo (mm )
1
Resistenza al calore per film epossidico
indurito (°C)
150
Resist. max distacco intorno ad incisione del
film dopo 100 ore in nebbia salina (mm)
1÷2
Costante dielettrica relativa (misurata a 103 Hz)
3.5÷4.5
Rigidità dielettrica a 20° C (kV/mm)
38,5
Rigidità dielettrica a 160° C (kV/mm)
20,6
Sistemi Tifast installabili
Tifast pettini
Easy Tifast
Tifast Moduli
Tifast Barre
Tifast moduli compatto con Power
Tifast Light
Power Tifast Light
Verniciatura delle superfici degli involucri
polvere epossipoliestere
Trattamento delle superfici, supporti, bulloneria
zincatura passivata
Distanza tra vetro e pannelli frontali (mm)
43 porta piana / 62 porta bombata
(43 porta piana solo per MDX)
Profondità utile interna (piastra/pannello) (mm)
149
* questi valori si riferiscono ad un cortocircuito aperto da un interruttore installato
nel contenitore stesso
Larghezza
armadio (mm)
Dimensioni (mm)
A
B
C
D
400
460
400
350
300
600
660
600
550
500
850
910
850
800
750
* solo per 600 e 850
242
169,5
163,8
32,5
179,5
229
251
44
550
500
660
600
270,5
246
261
63
*
Dimensioni
modulari
(LxAxP) (mm)
E
Quadri
600x1000x230
1050
600x1200x230
1250
850x1000x230
1050
850x1200x230
1250
Armadi
(altezza
comprensiva
di zoccolo)
400x1400x230
1550
400x1600x230
1550
400x1800x230
1950
400x2000x230
2150
600x1400x230
1550
600x1600x230
1750
600x1800x230
1950
600x2000x230
2150
850x1400x230
1550
850x1600x230
1750
850x1800x230
1950
850x2000x230
2150
A
B
C
D
B
L
E
F
G
G
H
I
QUADRI E ARMADI
VANO BARRE ESTERNO
A
O
P
Q
A
Strutture
B
Porta lamiera
C
Porta vetro
D
Porta vetro bombata
E
Fondo attivo
F
Zoccolo 100mm
(aggiuntivo)
G
Guarnizione IP43
H
Piastra passacavi struttura
I
Setto separatore orizzontale
L
Pannello per vano barre
O
Struttura a doppia porta
P
Fianchi parziali
Q
Porte per quadri a doppia porta
(altezza minima 600mm)
