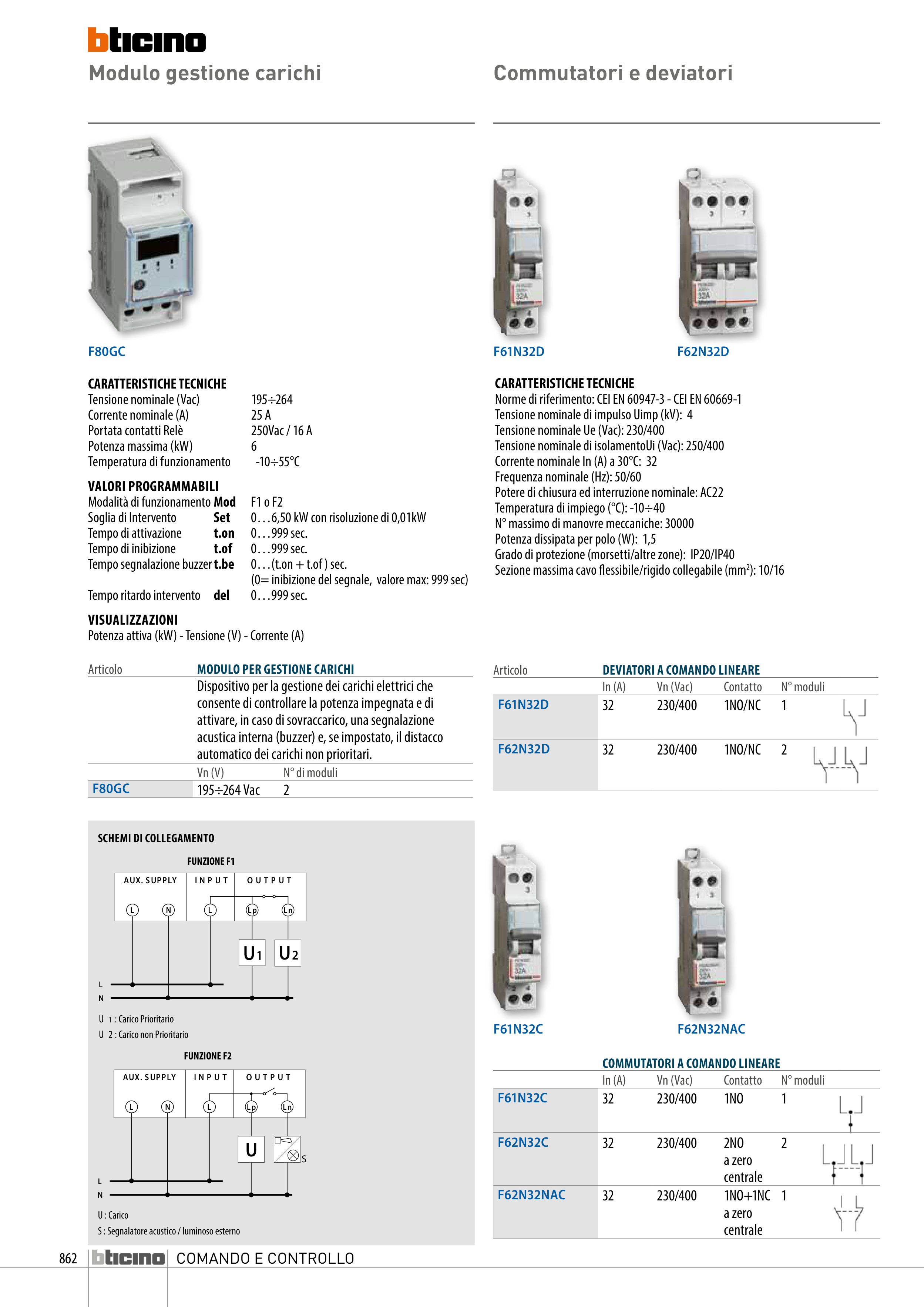

COMANDO E CONTROLLO
Modulo gestione carichi
F80GC
CARATTERISTICHE TECNICHE
Tensione nominale (Vac)
195÷264
Corrente nominale (A)
25 A
Portata contatti Relè
250Vac / 16 A
Potenza massima (kW)
6
Temperatura di funzionamento
-10÷55°C
VALORI PROGRAMMABILI
Modalità di funzionamento Mod
F1 o F2
Soglia di Intervento
Set
0…6,50 kW con risoluzione di 0,01kW
Tempo di attivazione
t.on 0…999 sec.
Tempo di inibizione
t.of
0…999 sec.
Tempo segnalazione buzzer t.be
0…(t.on + t.of ) sec.
(0= inibizione del segnale, valore max: 999 sec)
Tempo ritardo intervento del
0…999 sec.
VISUALIZZAZIONI
Potenza attiva (kW) - Tensione (V) - Corrente (A)
Articolo
MODULO PER GESTIONE CARICHI
Dispositivo per la gestione dei carichi elettrici che
consente di controllare la potenza impegnata e di
attivare, in caso di sovraccarico, una segnalazione
acustica interna (buzzer) e, se impostato, il distacco
automatico dei carichi non prioritari.
Vn (V)
N° di moduli
F80GC
195÷264 Vac
2
SCHEMI DI COLLEGAMENTO
L
AUX. SUPPLY
N
I N P U T
L
O U T P U T
Lp
Ln
L
N
U1 : Carico Prioritario
U2 : Carico non Prioritario
FIG.1
U2
U1 : Priority Load
U2 : Non-priority Load
U1 : Charge Prioritaire
U2 : Non-priority Load
U1 : Carga Prioritaria
U2 : Carga non-prioritaria
U1
L
AUX. SUPPLY
N
I N P U T
L
O U T P U T
Lp
Ln
L
N
U : Carico
FIG. 2
S
U1 : Priority Load
U2 : Non-priority Load
U1 : Charge Prioritaire
U2 : Non-priority Load
U1 : Carga Prioritaria
U2 : Carga non-prioritaria
U
FUNZIONE F1
FUNZIONE F2
L
AUX. SUPPLY
N
I N P U T
L
O U T P U T
Lp
Ln
L
AUX. SUPPLY
N
I N P U T
L
O U T P U T
Lp
Ln
L
N
U 1 : Carico Prioritario
U 2 : Carico non Prioritario
FIG.1
FIG. 2
U 2
U 1 : Priority Load
U 2 : Non-priority Load
U 1 : Charge Prioritaire
U 2 : Non-priority Load
U 1 : Carga Prioritaria
U 2 : Carga non-prioritaria
U 1
L
AUX. SUPPLY
N
I N P U T
L
O U T P U T
Lp
Ln
L
N
U1 : Carico Prioritario
U2 : Carico non Prioritario
U : Carico
S : Segnalatore acustico / luminoso esterno
FIG. 2
S
U1 : Priority Load
U2 : Non-priority Load
U1 : Charge Prioritaire
U2 : Non-priority Load
U1 : Carga Prioritaria
U2 : Carga non-prioritaria
U
L
AUX. SUPPLY
N
I N P U T
L
O U T P U T
Lp
Ln
L
N
U1 : Carico Prioritario
U2 : Carico non Prioritario
FIG.1
U2
U1 : Priority Load
U2 : Non-priority Load
U1 : Charge Prioritaire
U2 : Non-priority Load
U1 : Carga Prioritaria
U2 : Carga non-prioritaria
U1
L
AUX. SUPPLY
N
I N P U T
L
O U T P U T
Lp
Ln
L
N
U : Carico
FIG. 2
S
U1 : Priority Load
U2 : Non-priority Load
U1 : Charge Prioritaire
U2 : Non-priority Load
U1 : Carga Prioritaria
U2 : Carga non-prioritaria
U
FUNZIONE F1
FUNZIONE F2
L
AUX. SUPPLY
N
I N P U T
L
O U T P U T
Lp
Ln
L
AUX. SUPPLY
N
I N P U T
L
O U T P U T
Lp
Ln
L
N
U 1 : Carico Prioritario
U 2 : Carico non Prioritario
FIG.1
FIG. 2
U 2
U 1 : Priority Load
U 2 : Non-priority Load
U 1 : Charge Prioritaire
U 2 : Non-priority Load
U 1 : Carga Prioritaria
U 2 : Carga non-prioritaria
U 1
L
AUX. SUPPLY
N
I N P U T
L
O U T P U T
Lp
Ln
L
N
U1 : Carico Prioritario
U2 : Carico non Prioritario
U : Carico
S : Segnalatore acustico / luminoso esterno
FIG. 2
S
U1 : Priority Load
U2 : Non-priority Load
U1 : Charge Prioritaire
U2 : Non-priority Load
U1 : Carga Prioritaria
U2 : Carga non-prioritaria
U
COMMUTATORI A COMANDO LINEARE
In (A)
Vn (Vac)
Contatto
N° moduli
F61N32C
32
230/400
1NO
1
F62N32C
32
230/400
2NO
a zero
centrale
2
F62N32NAC
32
230/400
1NO+1NC
a zero
centrale
1
Commutatori e deviatori
F61N32C
F61N32D
F62N32NAC
F62N32D
CARATTERISTICHE TECNICHE
Norme di riferimento: CEI EN 60947-3 - CEI EN 60669-1
Tensione nominale di impulso Uimp (kV): 4
Tensione nominale Ue (Vac): 230/400
Tensione nominale di isolamentoUi (Vac): 250/400
Corrente nominale In (A) a 30°C: 32
Frequenza nominale (Hz): 50/60
Potere di chiusura ed interruzione nominale: AC22
Temperatura di impiego (°C): -10÷40
N° massimo di manovre meccaniche: 30000
Potenza dissipata per polo (W): 1,5
Grado di protezione (morsetti/altre zone): IP20/IP40
Sezione massima cavo flessibile/rigido collegabile (mm2): 10/16
Articolo
DEVIATORI A COMANDO LINEARE
In (A)
Vn (Vac)
Contatto
N° moduli
F61N32D
32
230/400
1NO/NC
1
F62N32D
32
230/400
1NO/NC
2
