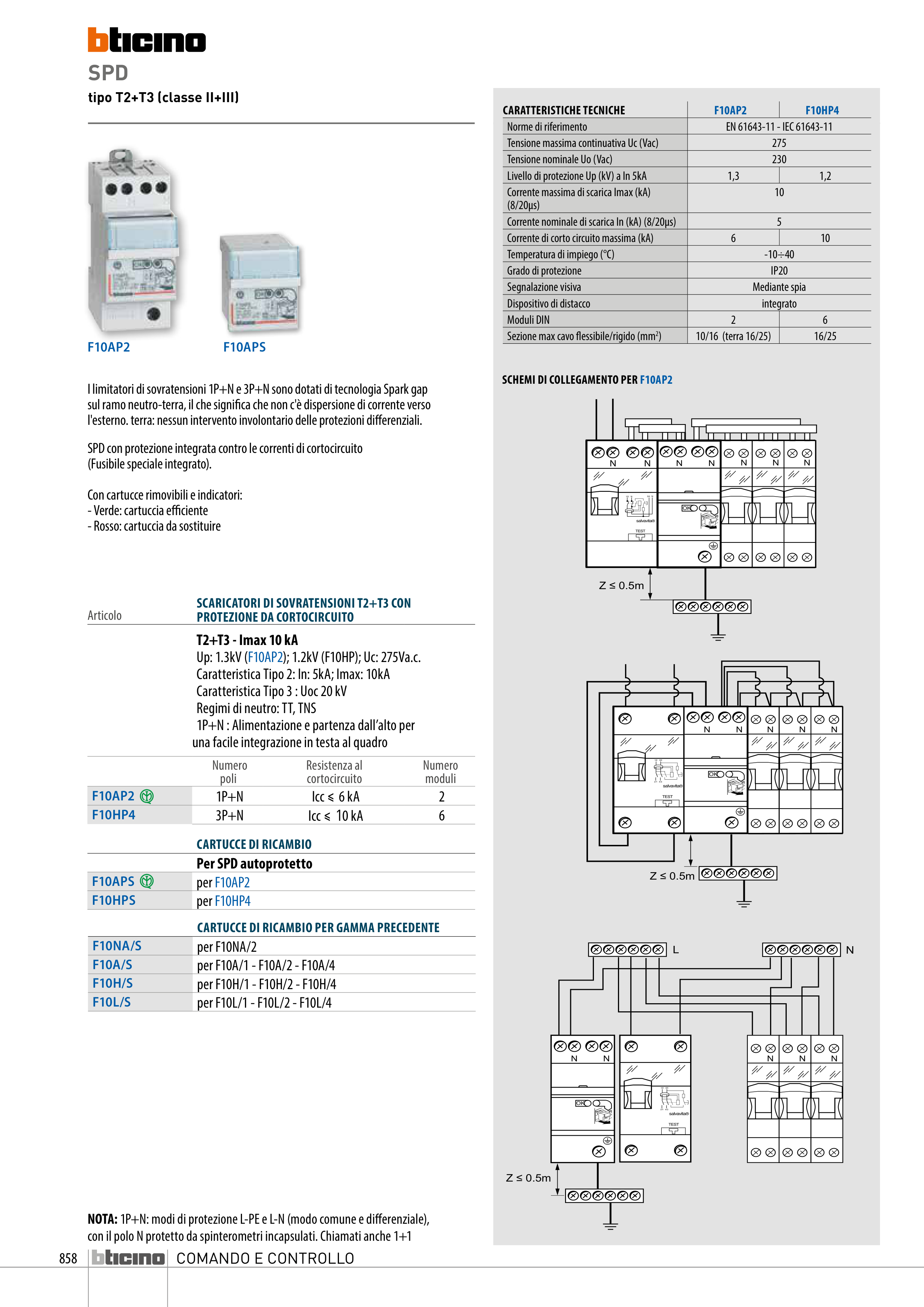

COMANDO E CONTROLLO
SPD
tipo T2+T3 (classe II+III)
I limitatori di sovratensioni 1P+N e 3P+N sono dotati di tecnologia Spark gap
sul ramo neutro-terra, il che significa che non c'è dispersione di corrente verso
l'esterno. terra: nessun intervento involontario delle protezioni differenziali.
SPD con protezione integrata contro le correnti di cortocircuito
(Fusibile speciale integrato).
Con cartucce rimovibili e indicatori:
- Verde: cartuccia efficiente
- Rosso: cartuccia da sostituire
F10AP2
F10APS
NOTA: 1P+N: modi di protezione L-PE e L-N (modo comune e differenziale),
con il polo N protetto da spinterometri incapsulati. Chiamati anche 1+1
Articolo
SCARICATORI DI SOVRATENSIONI T2+T3 CON
PROTEZIONE DA CORTOCIRCUITO
T2+T3 - Imax 10 kA
Up: 1.3kV (F10AP2); 1.2kV (F10HP); Uc: 275Va.c.
Caratteristica Tipo 2: In: 5kA; Imax: 10kA
Caratteristica Tipo 3 : Uoc 20 kV
Regimi di neutro: TT, TNS
1P+N : Alimentazione e partenza dall’alto per
una facile integrazione in testa al quadro
Numero
poli
Resistenza al
cortocircuito
Numero
moduli
F10AP2
1P+N
Icc ≤ 6 kA
2
F10HP4
3P+N
Icc ≤ 10 kA
6
CARTUCCE DI RICAMBIO
Per SPD autoprotetto
F10APS
per F10AP2
F10HPS
per F10HP4
CARTUCCE DI RICAMBIO PER GAMMA PRECEDENTE
F10NA/S
per F10NA/2
F10A/S
per F10A/1 - F10A/2 - F10A/4
F10H/S
per F10H/1 - F10H/2 - F10H/4
F10L/S
per F10L/1 - F10L/2 - F10L/4
CARATTERISTICHE TECNICHE
F10AP2
F10HP4
Norme di riferimento
EN 61643-11 - IEC 61643-11
Tensione massima continuativa Uc (Vac)
275
Tensione nominale Uo (Vac)
230
Livello di protezione Up (kV) a In 5kA
1,3
1,2
Corrente massima di scarica Imax (kA)
(8/20μs)
10
Corrente nominale di scarica In (kA) (8/20μs)
5
Corrente di corto circuito massima (kA)
6
10
Temperatura di impiego (°C)
-10÷40
Grado di protezione
IP20
Segnalazione visiva
Mediante spia
Dispositivo di distacco
integrato
Moduli DIN
2
6
Sezione max cavo flessibile/rigido (mm2)
10/16 (terra 16/25)
16/25
OK
Z ≤ 0.5m
N
L
OK
Z ≤ 0.5m
OK
Z ≤ 0.5m
SCHEMI DI COLLEGAMENTO PER F10AP2
