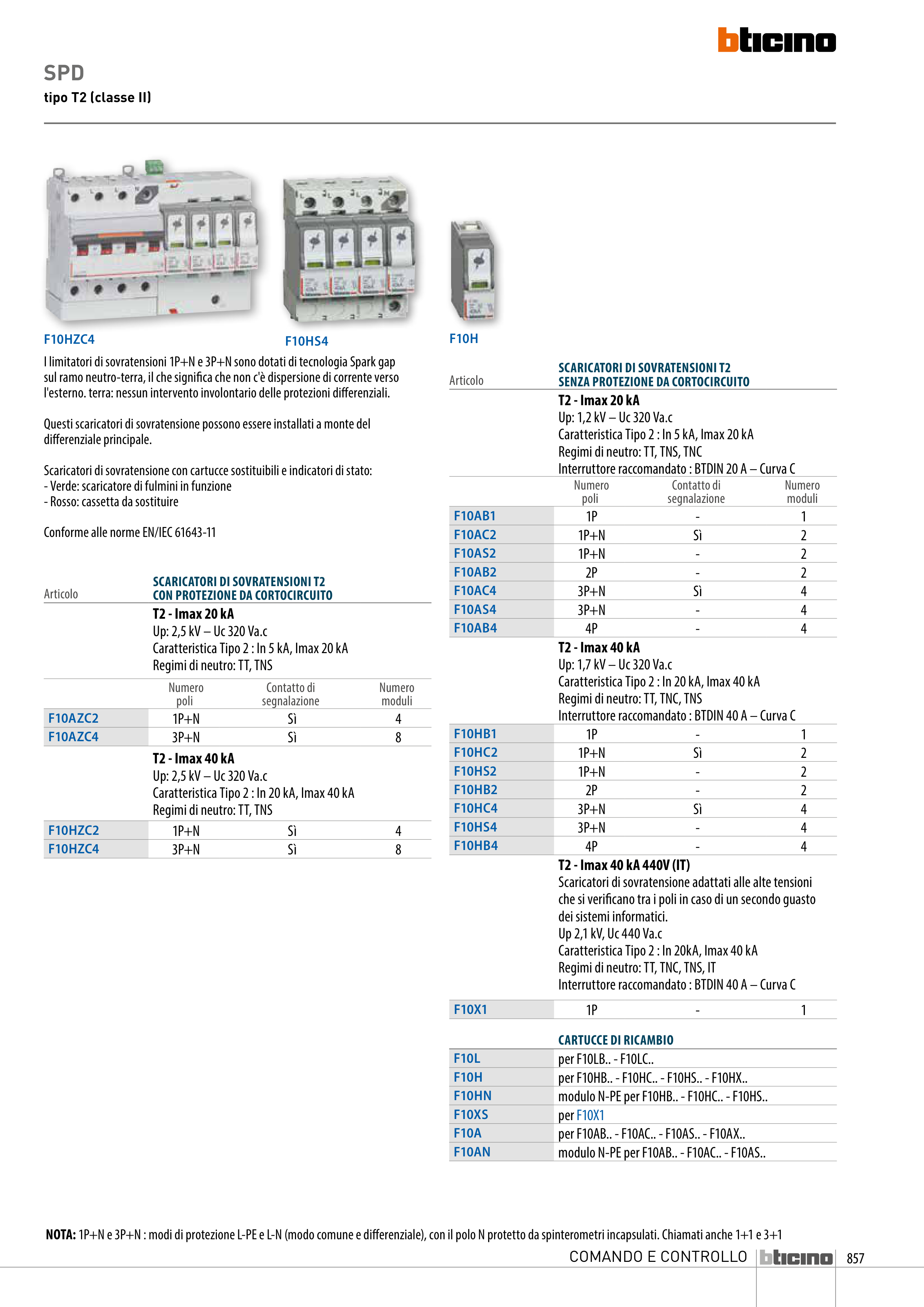

COMANDO E CONTROLLO
SPD
tipo T2 (classe II)
I limitatori di sovratensioni 1P+N e 3P+N sono dotati di tecnologia Spark gap
sul ramo neutro-terra, il che significa che non c'è dispersione di corrente verso
l'esterno. terra: nessun intervento involontario delle protezioni differenziali.
Questi scaricatori di sovratensione possono essere installati a monte del
differenziale principale.
Scaricatori di sovratensione con cartucce sostituibili e indicatori di stato:
- Verde: scaricatore di fulmini in funzione
- Rosso: cassetta da sostituire
Conforme alle norme EN/IEC 61643-11
F10HZC4
F10HS4
F10H
NOTA: 1P+N e 3P+N : modi di protezione L-PE e L-N (modo comune e differenziale), con il polo N protetto da spinterometri incapsulati. Chiamati anche 1+1 e 3+1
Articolo
SCARICATORI DI SOVRATENSIONI T2
CON PROTEZIONE DA CORTOCIRCUITO
T2 - Imax 20 kA
Up: 2,5 kV – Uc 320 Va.c
Caratteristica Tipo 2 : In 5 kA, Imax 20 kA
Regimi di neutro: TT, TNS
Numero
poli
Contatto di
segnalazione
Numero
moduli
F10AZC2
1P+N
Sì
4
F10AZC4
3P+N
Sì
8
T2 - Imax 40 kA
Up: 2,5 kV – Uc 320 Va.c
Caratteristica Tipo 2 : In 20 kA, Imax 40 kA
Regimi di neutro: TT, TNS
F10HZC2
1P+N
Sì
4
F10HZC4
3P+N
Sì
8
Articolo
SCARICATORI DI SOVRATENSIONI T2
SENZA PROTEZIONE DA CORTOCIRCUITO
T2 - Imax 20 kA
Up: 1,2 kV – Uc 320 Va.c
Caratteristica Tipo 2 : In 5 kA, Imax 20 kA
Regimi di neutro: TT, TNS, TNC
Interruttore raccomandato : BTDIN 20 A – Curva C
Numero
poli
Contatto di
segnalazione
Numero
moduli
F10AB1
1P
-
1
F10AC2
1P+N
Sì
2
F10AS2
1P+N
-
2
F10AB2
2P
-
2
F10AC4
3P+N
Sì
4
F10AS4
3P+N
-
4
F10AB4
4P
-
4
T2 - Imax 40 kA
Up: 1,7 kV – Uc 320 Va.c
Caratteristica Tipo 2 : In 20 kA, Imax 40 kA
Regimi di neutro: TT, TNC, TNS
Interruttore raccomandato : BTDIN 40 A – Curva C
F10HB1
1P
-
1
F10HC2
1P+N
Sì
2
F10HS2
1P+N
-
2
F10HB2
2P
-
2
F10HC4
3P+N
Sì
4
F10HS4
3P+N
-
4
F10HB4
4P
-
4
T2 - Imax 40 kA 440V (IT)
Scaricatori di sovratensione adattati alle alte tensioni
che si verificano tra i poli in caso di un secondo guasto
dei sistemi informatici.
Up 2,1 kV, Uc 440 Va.c
Caratteristica Tipo 2 : In 20kA, Imax 40 kA
Regimi di neutro: TT, TNC, TNS, IT
Interruttore raccomandato : BTDIN 40 A – Curva C
F10X1
1P
-
1
CARTUCCE DI RICAMBIO
F10L
per F10LB.. - F10LC..
F10H
per F10HB.. - F10HC.. - F10HS.. - F10HX..
F10HN
modulo N-PE per F10HB.. - F10HC.. - F10HS..
F10XS
per F10X1
F10A
per F10AB.. - F10AC.. - F10AS.. - F10AX..
F10AN
modulo N-PE per F10AB.. - F10AC.. - F10AS..
