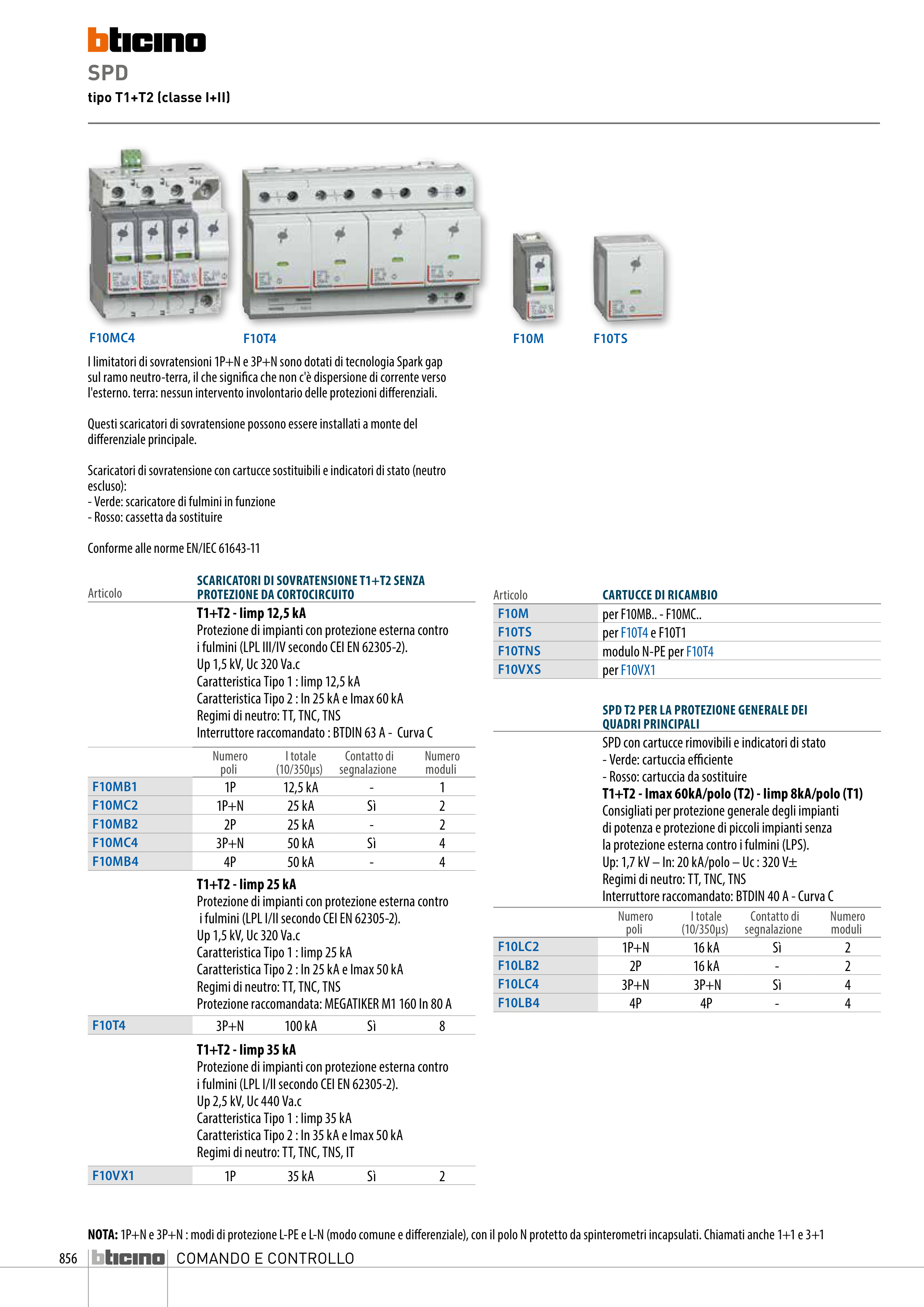

COMANDO E CONTROLLO
SPD
tipo T1+T2 (classe I+II)
I limitatori di sovratensioni 1P+N e 3P+N sono dotati di tecnologia Spark gap
sul ramo neutro-terra, il che significa che non c'è dispersione di corrente verso
l'esterno. terra: nessun intervento involontario delle protezioni differenziali.
Questi scaricatori di sovratensione possono essere installati a monte del
differenziale principale.
Scaricatori di sovratensione con cartucce sostituibili e indicatori di stato (neutro
escluso):
- Verde: scaricatore di fulmini in funzione
- Rosso: cassetta da sostituire
Conforme alle norme EN/IEC 61643-11
F10MC4
F10T4
NOTA: 1P+N e 3P+N : modi di protezione L-PE e L-N (modo comune e differenziale), con il polo N protetto da spinterometri incapsulati. Chiamati anche 1+1 e 3+1
Articolo
SCARICATORI DI SOVRATENSIONE T1+T2 SENZA
PROTEZIONE DA CORTOCIRCUITO
T1+T2 - Iimp 12,5 kA
Protezione di impianti con protezione esterna contro
i fulmini (LPL III/IV secondo CEI EN 62305-2).
Up 1,5 kV, Uc 320 Va.c
Caratteristica Tipo 1 : Iimp 12,5 kA
Caratteristica Tipo 2 : In 25 kA e Imax 60 kA
Regimi di neutro: TT, TNC, TNS
Interruttore raccomandato : BTDIN 63 A - Curva C
Numero
poli
I totale
(10/350μs)
Contatto di
segnalazione
Numero
moduli
F10MB1
1P
12,5 kA
-
1
F10MC2
1P+N
25 kA
Sì
2
F10MB2
2P
25 kA
-
2
F10MC4
3P+N
50 kA
Sì
4
F10MB4
4P
50 kA
-
4
T1+T2 - Iimp 25 kA
Protezione di impianti con protezione esterna contro
i fulmini (LPL I/II secondo CEI EN 62305-2).
Up 1,5 kV, Uc 320 Va.c
Caratteristica Tipo 1 : Iimp 25 kA
Caratteristica Tipo 2 : In 25 kA e Imax 50 kA
Regimi di neutro: TT, TNC, TNS
Protezione raccomandata: MEGATIKER M1 160 In 80 A
F10T4
3P+N
100 kA
Sì
8
T1+T2 - Iimp 35 kA
Protezione di impianti con protezione esterna contro
i fulmini (LPL I/II secondo CEI EN 62305-2).
Up 2,5 kV, Uc 440 Va.c
Caratteristica Tipo 1 : Iimp 35 kA
Caratteristica Tipo 2 : In 35 kA e Imax 50 kA
Regimi di neutro: TT, TNC, TNS, IT
F10VX1
1P
35 kA
Sì
2
SPD T2 PER LA PROTEZIONE GENERALE DEI
QUADRI PRINCIPALI
SPD con cartucce rimovibili e indicatori di stato
- Verde: cartuccia efficiente
- Rosso: cartuccia da sostituire
T1+T2 - Imax 60kA/polo (T2) - Iimp 8kA/polo (T1)
Consigliati per protezione generale degli impianti
di potenza e protezione di piccoli impianti senza
la protezione esterna contro i fulmini (LPS).
Up: 1,7 kV – In: 20 kA/polo – Uc : 320 V±
Regimi di neutro: TT, TNC, TNS
Interruttore raccomandato: BTDIN 40 A - Curva C
Numero
poli
I totale
(10/350μs)
Contatto di
segnalazione
Numero
moduli
F10LC2
1P+N
16 kA
Sì
2
F10LB2
2P
16 kA
-
2
F10LC4
3P+N
3P+N
Sì
4
F10LB4
4P
4P
-
4
Articolo
CARTUCCE DI RICAMBIO
F10M
per F10MB.. - F10MC..
F10TS
per F10T4 e F10T1
F10TNS
modulo N-PE per F10T4
F10VXS
per F10VX1
F10TS
F10M
