849
SALVAMOTORI E CONTATTORI

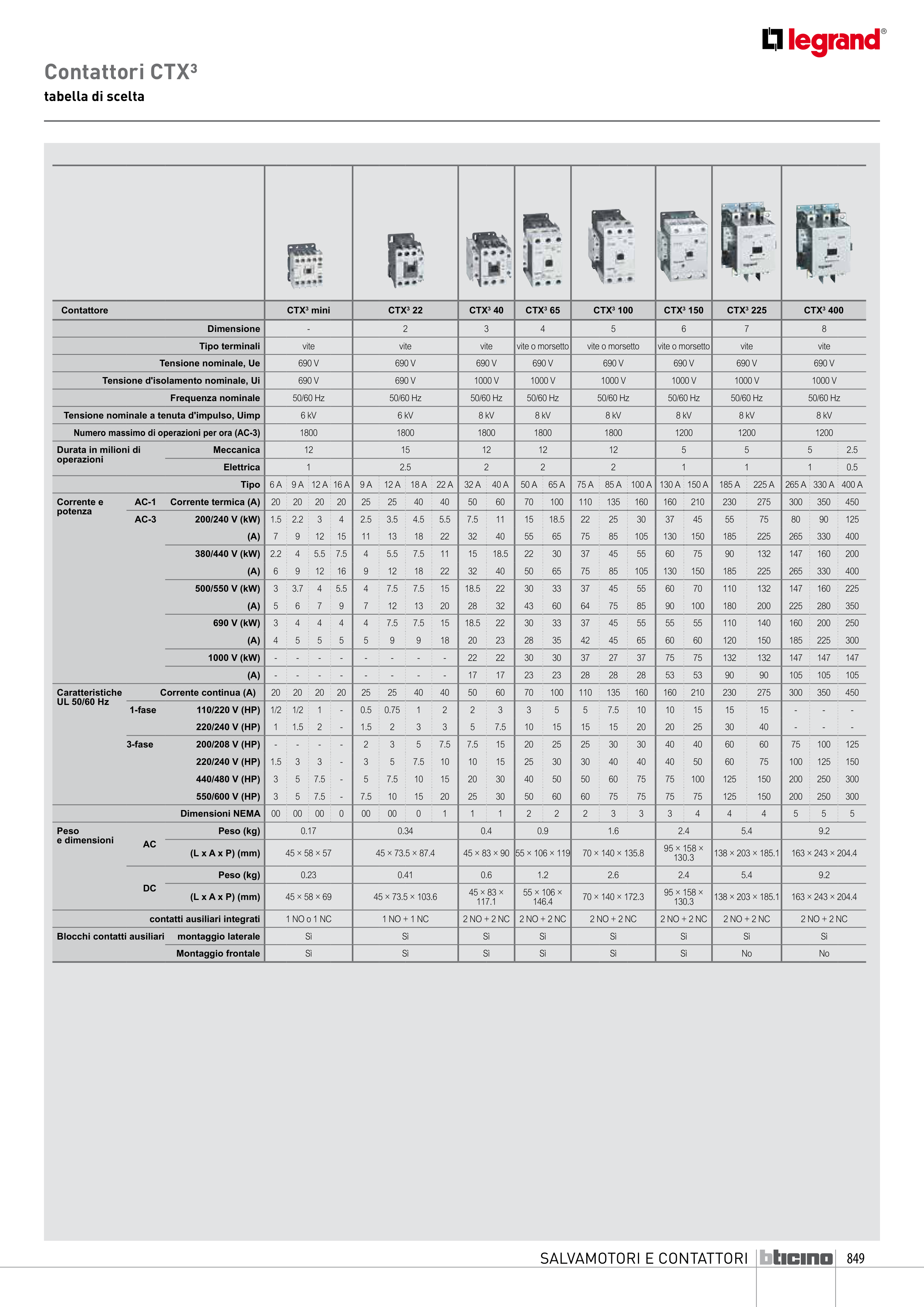

Contattori CTX³
tabella di scelta
Contattore
CTX3 mini
CTX3 22
CTX3 40
CTX3 65
CTX3 100
CTX3 150
CTX3 225
CTX3 400
Dimensione
-
2
3
4
5
6
7
8
Tipo terminali
vite
vite
vite
vite o morsetto
vite o morsetto
vite o morsetto
vite
vite
Tensione nominale, Ue
690 V
690 V
690 V
690 V
690 V
690 V
690 V
690 V
Tensione d'isolamento nominale, Ui
690 V
690 V
1000 V
1000 V
1000 V
1000 V
1000 V
1000 V
Frequenza nominale
50/60 Hz
50/60 Hz
50/60 Hz
50/60 Hz
50/60 Hz
50/60 Hz
50/60 Hz
50/60 Hz
Tensione nominale a tenuta d'impulso, Uimp
6 kV
6 kV
8 kV
8 kV
8 kV
8 kV
8 kV
8 kV
Numero massimo di operazioni per ora (AC-3)
1800
1800
1800
1800
1800
1200
1200
1200
Durata in milioni di
operazioni
Meccanica
12
15
12
12
12
5
5
5
2.5
Elettrica
1
2.5
2
2
2
1
1
1
0.5
Tipo
6 A
9 A
12 A 16 A
9 A
12 A
18 A
22 A
32 A
40 A
50 A
65 A
75 A
85 A
100 A
130 A 150 A
185 A
225 A
265 A 330 A
400 A
Corrente e
potenza
AC-1
Corrente termica (A)
20
20
20
20
25
25
40
40
50
60
70
100
110
135
160
160
210
230
275
300
350
450
AC-3
200/240 V (kW)
1.5
2.2
3
4
2.5
3.5
4.5
5.5
7.5
11
15
18.5
22
25
30
37
45
55
75
80
90
125
(A)
7
9
12
15
11
13
18
22
32
40
55
65
75
85
105
130
150
185
225
265
330
400
380/440 V (kW)
2.2
4
5.5
7.5
4
5.5
7.5
11
15
18.5
22
30
37
45
55
60
75
90
132
147
160
200
(A)
6
9
12
16
9
12
18
22
32
40
50
65
75
85
105
130
150
185
225
265
330
400
500/550 V (kW)
3
3.7
4
5.5
4
7.5
7.5
15
18.5
22
30
33
37
45
55
60
70
110
132
147
160
225
(A)
5
6
7
9
7
12
13
20
28
32
43
60
64
75
85
90
100
180
200
225
280
350
690 V (kW)
3
4
4
4
4
7.5
7.5
15
18.5
22
30
33
37
45
55
55
55
110
140
160
200
250
(A)
4
5
5
5
5
9
9
18
20
23
28
35
42
45
65
60
60
120
150
185
225
300
1000 V (kW)
-
-
-
-
-
-
-
-
22
22
30
30
37
27
37
75
75
132
132
147
147
147
(A)
-
-
-
-
-
-
-
-
17
17
23
23
28
28
28
53
53
90
90
105
105
105
Caratteristiche
UL 50/60 Hz
Corrente continua (A)
20
20
20
20
25
25
40
40
50
60
70
100
110
135
160
160
210
230
275
300
350
450
1-fase
110/220 V (HP)
1/2
1/2
1
-
0.5
0.75
1
2
2
3
3
5
5
7.5
10
10
15
15
15
-
-
-
220/240 V (HP)
1
1.5
2
-
1.5
2
3
3
5
7.5
10
15
15
15
20
20
25
30
40
-
-
-
3-fase
200/208 V (HP)
-
-
-
-
2
3
5
7.5
7.5
15
20
25
25
30
30
40
40
60
60
75
100
125
220/240 V (HP)
1.5
3
3
-
3
5
7.5
10
10
15
25
30
30
40
40
40
50
60
75
100
125
150
440/480 V (HP)
3
5
7.5
-
5
7.5
10
15
20
30
40
50
50
60
75
75
100
125
150
200
250
300
550/600 V (HP)
3
5
7.5
-
7.5
10
15
20
25
30
50
60
60
75
75
75
75
125
150
200
250
300
Dimensioni NEMA
00
00
00
0
00
00
0
1
1
1
2
2
2
3
3
3
4
4
4
5
5
5
Peso
e dimensioni
AC
Peso (kg)
0.17
0.34
0.4
0.9
1.6
2.4
5.4
9.2
(L x A x P) (mm)
45 × 58 × 57
45 × 73.5 × 87.4
45 × 83 × 90 55 × 106 × 119
70 × 140 × 135.8
95 × 158 ×
130.3
138 × 203 × 185.1
163 × 243 × 204.4
DC
Peso (kg)
0.23
0.41
0.6
1.2
2.6
2.4
5.4
9.2
(L x A x P) (mm)
45 × 58 × 69
45 × 73.5 × 103.6
45 × 83 ×
117.1
55 × 106 ×
146.4
70 × 140 × 172.3
95 × 158 ×
130.3
138 × 203 × 185.1
163 × 243 × 204.4
contatti ausiliari integrati
1 NO o 1 NC
1 NO + 1 NC
2 NO + 2 NC
2 NO + 2 NC
2 NO + 2 NC
2 NO + 2 NC
2 NO + 2 NC
2 NO + 2 NC
Blocchi contatti ausiliari
montaggio laterale
Sì
Sì
Sì
Sì
Sì
Sì
Sì
Sì
Montaggio frontale
Sì
Sì
Sì
Sì
Sì
Sì
No
No
