844
MEGABREAK

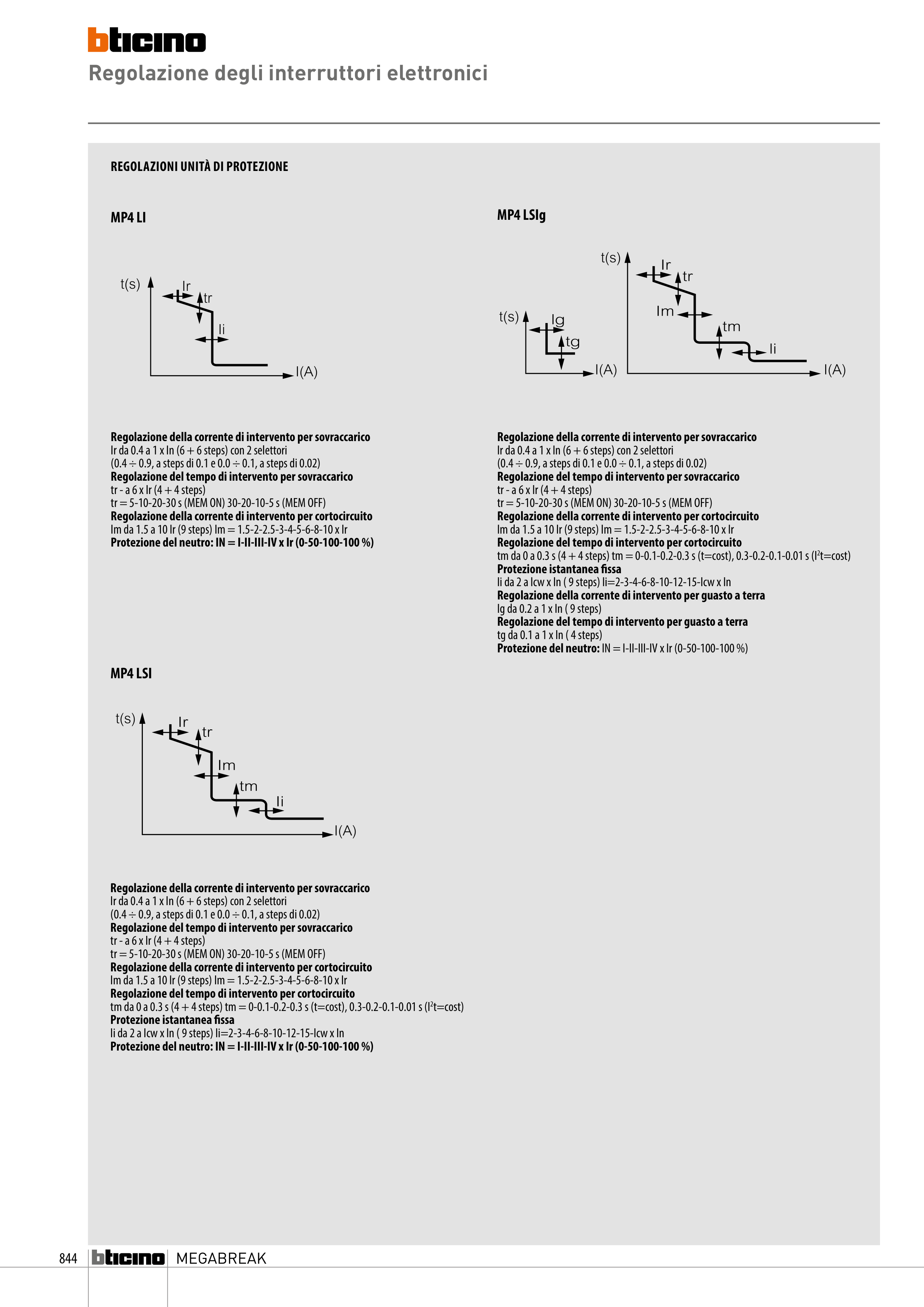

REGOLAZIONI UNITÀ DI PROTEZIONE
Regolazione della corrente di intervento per sovraccarico
Ir da 0.4 a 1 x In (6 + 6 steps) con 2 selettori
(0.4 ÷ 0.9, a steps di 0.1 e 0.0 ÷ 0.1, a steps di 0.02)
Regolazione del tempo di intervento per sovraccarico
tr - a 6 x Ir (4 + 4 steps)
tr = 5-10-20-30 s (MEM ON) 30-20-10-5 s (MEM OFF)
Regolazione della corrente di intervento per cortocircuito
Im da 1.5 a 10 Ir (9 steps) Im = 1.5-2-2.5-3-4-5-6-8-10 x Ir
Protezione del neutro: IN = I-II-III-IV x Ir (0-50-100-100 %)
Regolazione della corrente di intervento per sovraccarico
Ir da 0.4 a 1 x In (6 + 6 steps) con 2 selettori
(0.4 ÷ 0.9, a steps di 0.1 e 0.0 ÷ 0.1, a steps di 0.02)
Regolazione del tempo di intervento per sovraccarico
tr - a 6 x Ir (4 + 4 steps)
tr = 5-10-20-30 s (MEM ON) 30-20-10-5 s (MEM OFF)
Regolazione della corrente di intervento per cortocircuito
Im da 1.5 a 10 Ir (9 steps) Im = 1.5-2-2.5-3-4-5-6-8-10 x Ir
Regolazione del tempo di intervento per cortocircuito
tm da 0 a 0.3 s (4 + 4 steps) tm = 0-0.1-0.2-0.3 s (t=cost), 0.3-0.2-0.1-0.01 s (I2t=cost)
Protezione istantanea fissa
Ii da 2 a Icw x In ( 9 steps) Ii=2-3-4-6-8-10-12-15-Icw x In
Protezione del neutro: IN = I-II-III-IV x Ir (0-50-100-100 %)
MP4 LI
Ii
tr
Ir
t(s)
I(A)
MP4 LSI
MP4 LSIg
Regolazione della corrente di intervento per sovraccarico
Ir da 0.4 a 1 x In (6 + 6 steps) con 2 selettori
(0.4 ÷ 0.9, a steps di 0.1 e 0.0 ÷ 0.1, a steps di 0.02)
Regolazione del tempo di intervento per sovraccarico
tr - a 6 x Ir (4 + 4 steps)
tr = 5-10-20-30 s (MEM ON) 30-20-10-5 s (MEM OFF)
Regolazione della corrente di intervento per cortocircuito
Im da 1.5 a 10 Ir (9 steps) Im = 1.5-2-2.5-3-4-5-6-8-10 x Ir
Regolazione del tempo di intervento per cortocircuito
tm da 0 a 0.3 s (4 + 4 steps) tm = 0-0.1-0.2-0.3 s (t=cost), 0.3-0.2-0.1-0.01 s (I2t=cost)
Protezione istantanea fissa
Ii da 2 a Icw x In ( 9 steps) Ii=2-3-4-6-8-10-12-15-Icw x In
Regolazione della corrente di intervento per guasto a terra
Ig da 0.2 a 1 x In ( 9 steps)
Regolazione del tempo di intervento per guasto a terra
tg da 0.1 a 1 x In ( 4 steps)
Protezione del neutro: IN = I-II-III-IV x Ir (0-50-100-100 %)
Regolazione degli interruttori elettronici
