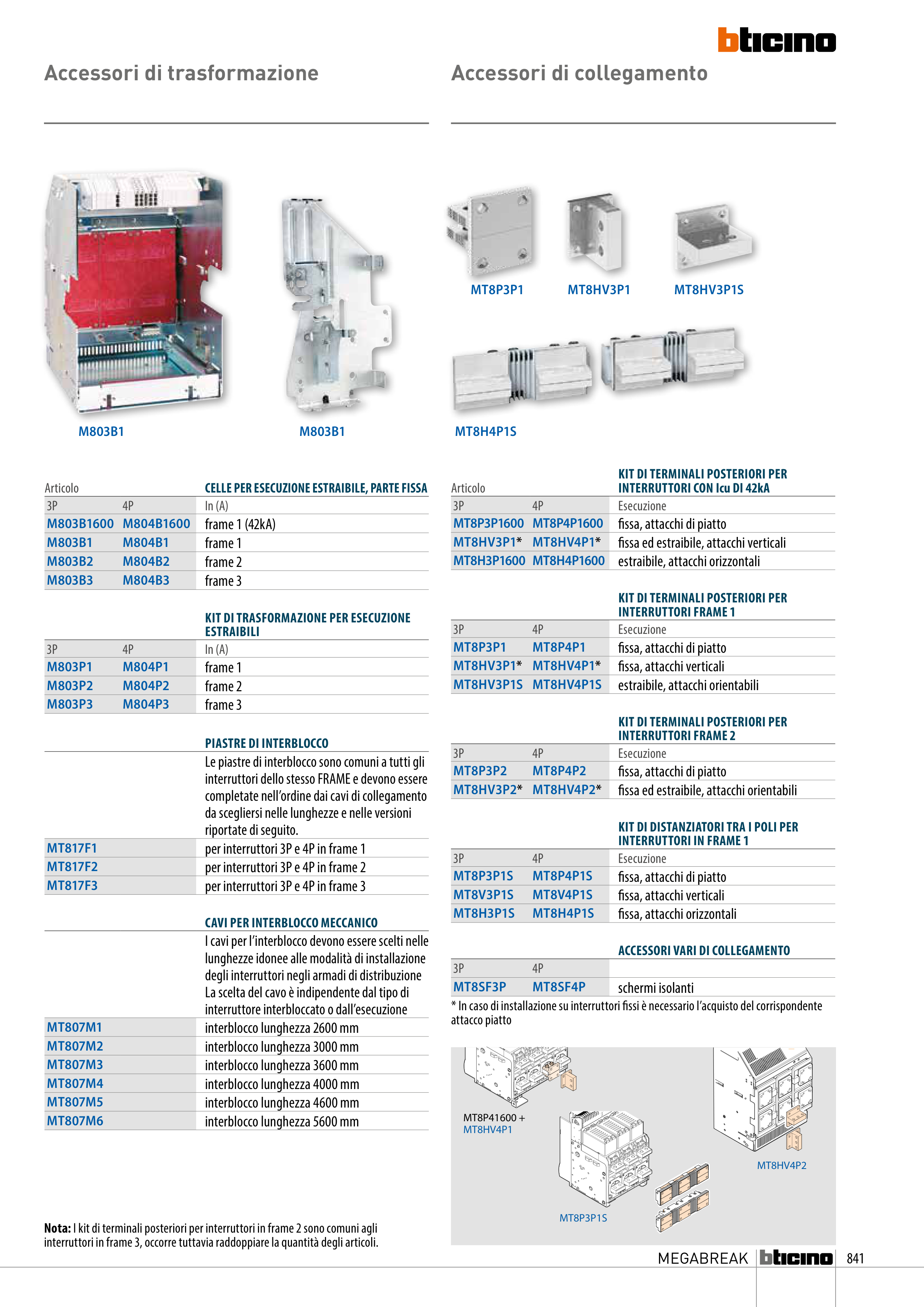

841
MEGABREAK
Accessori di trasformazione
Accessori di collegamento
M803B1
M803B1
MT8P3P1
MT8H4P1S
MT8HV3P1
MT8HV3P1S
Articolo
KIT DI TERMINALI POSTERIORI PER
INTERRUTTORI CON Icu DI 42kA
3P
4P
Esecuzione
MT8P3P1600 MT8P4P1600
fissa, attacchi di piatto
MT8HV3P1* MT8HV4P1*
fissa ed estraibile, attacchi verticali
MT8H3P1600 MT8H4P1600
estraibile, attacchi orizzontali
KIT DI TERMINALI POSTERIORI PER
INTERRUTTORI FRAME 1
3P
4P
Esecuzione
MT8P3P1
MT8P4P1
fissa, attacchi di piatto
MT8HV3P1* MT8HV4P1*
fissa, attacchi verticali
MT8HV3P1S MT8HV4P1S
estraibile, attacchi orientabili
KIT DI TERMINALI POSTERIORI PER
INTERRUTTORI FRAME 2
3P
4P
Esecuzione
MT8P3P2
MT8P4P2
fissa, attacchi di piatto
MT8HV3P2* MT8HV4P2*
fissa ed estraibile, attacchi orientabili
KIT DI DISTANZIATORI TRA I POLI PER
INTERRUTTORI IN FRAME 1
3P
4P
Esecuzione
MT8P3P1S
MT8P4P1S
fissa, attacchi di piatto
MT8V3P1S
MT8V4P1S
fissa, attacchi verticali
MT8H3P1S
MT8H4P1S
fissa, attacchi orizzontali
ACCESSORI VARI DI COLLEGAMENTO
3P
4P
MT8SF3P
MT8SF4P
schermi isolanti
* In caso di installazione su interruttori fissi è necessario l’acquisto del corrispondente
attacco piatto
Articolo
CELLE PER ESECUZIONE ESTRAIBILE, PARTE FISSA
3P
4P
In (A)
M803B1600 M804B1600
frame 1 (42kA)
M803B1
M804B1
frame 1
M803B2
M804B2
frame 2
M803B3
M804B3
frame 3
KIT DI TRASFORMAZIONE PER ESECUZIONE
ESTRAIBILI
3P
4P
In (A)
M803P1
M804P1
frame 1
M803P2
M804P2
frame 2
M803P3
M804P3
frame 3
PIASTRE DI INTERBLOCCO
Le piastre di interblocco sono comuni a tutti gli
interruttori dello stesso FRAME e devono essere
completate nell’ordine dai cavi di collegamento
da scegliersi nelle lunghezze e nelle versioni
riportate di seguito.
MT817F1
per interruttori 3P e 4P in frame 1
MT817F2
per interruttori 3P e 4P in frame 2
MT817F3
per interruttori 3P e 4P in frame 3
CAVI PER INTERBLOCCO MECCANICO
I cavi per l’interblocco devono essere scelti nelle
lunghezze idonee alle modalità di installazione
degli interruttori negli armadi di distribuzione
La scelta del cavo è indipendente dal tipo di
interruttore interbloccato o dall’esecuzione
MT807M1
interblocco lunghezza 2600 mm
MT807M2
interblocco lunghezza 3000 mm
MT807M3
interblocco lunghezza 3600 mm
MT807M4
interblocco lunghezza 4000 mm
MT807M5
interblocco lunghezza 4600 mm
MT807M6
interblocco lunghezza 5600 mm
Nota: I kit di terminali posteriori per interruttori in frame 2 sono comuni agli
interruttori in frame 3, occorre tuttavia raddoppiare la quantità degli articoli.
MT8P41600 +
MT8HV4P1
MT8P3P1S
MT8HV4P2
