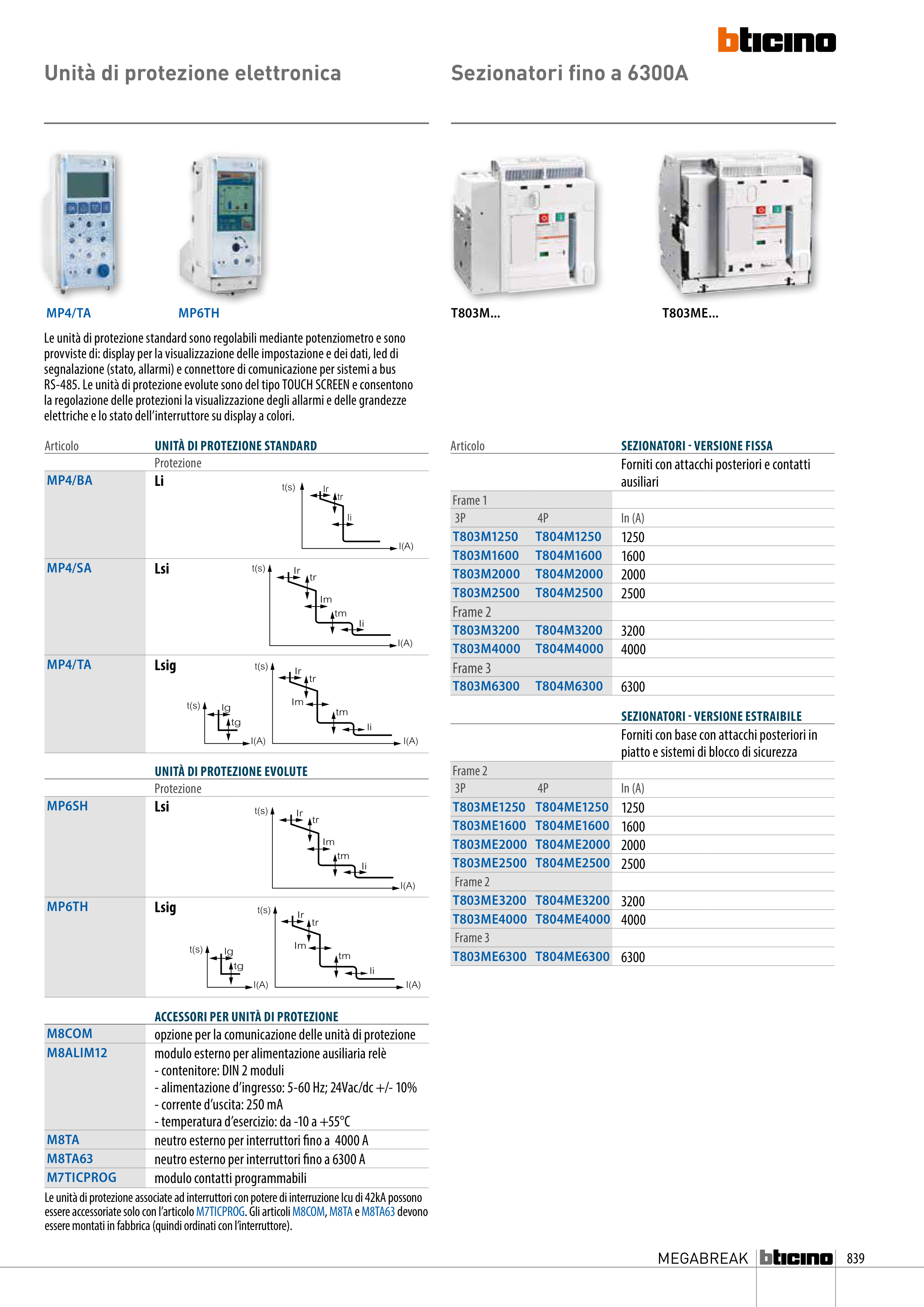

MEGABREAK
Articolo
SEZIONATORI - VERSIONE FISSA
Forniti con attacchi posteriori e contatti
ausiliari
Frame 1
3P
4P
In (A)
T803M1250
T804M1250
1250
T803M1600
T804M1600
1600
T803M2000
T804M2000
2000
T803M2500
T804M2500
2500
Frame 2
T803M3200
T804M3200
3200
T803M4000
T804M4000
4000
Frame 3
T803M6300
T804M6300
6300
SEZIONATORI - VERSIONE ESTRAIBILE
Forniti con base con attacchi posteriori in
piatto e sistemi di blocco di sicurezza
Frame 2
3P
4P
In (A)
T803ME1250 T804ME1250
1250
T803ME1600 T804ME1600 1600
T803ME2000 T804ME2000 2000
T803ME2500 T804ME2500 2500
Frame 2
T803ME3200 T804ME3200 3200
T803ME4000 T804ME4000 4000
Frame 3
T803ME6300 T804ME6300 6300
Articolo
UNITÀ DI PROTEZIONE STANDARD
Protezione
MP4/BA
Li
MP4/SA
Lsi
MP4/TA
Lsig
UNITÀ DI PROTEZIONE EVOLUTE
Protezione
MP6SH
Lsi
MP6TH
Lsig
ACCESSORI PER UNITÀ DI PROTEZIONE
M8COM
opzione per la comunicazione delle unità di protezione
M8ALIM12
modulo esterno per alimentazione ausiliaria relè
- contenitore: DIN 2 moduli
- alimentazione d’ingresso: 5-60 Hz; 24Vac/dc +/- 10%
- corrente d’uscita: 250 mA
- temperatura d’esercizio: da -10 a +55°C
M8TA
neutro esterno per interruttori fino a 4000 A
M8TA63
neutro esterno per interruttori fino a 6300 A
M7TICPROG
modulo contatti programmabili
Le unità di protezione associate ad interruttori con potere di interruzione Icu di 42kA possono
essere accessoriate solo con l’articolo M7TICPROG. Gli articoli M8COM, M8TA e M8TA63 devono
essere montati in fabbrica (quindi ordinati con l’interruttore).
Le unità di protezione standard sono regolabili mediante potenziometro e sono
provviste di: display per la visualizzazione delle impostazione e dei dati, led di
segnalazione (stato, allarmi) e connettore di comunicazione per sistemi a bus
RS-485. Le unità di protezione evolute sono del tipo TOUCH SCREEN e consentono
la regolazione delle protezioni la visualizzazione degli allarmi e delle grandezze
elettriche e lo stato dell’interruttore su display a colori.
MP4/TA
MP6TH
T803M...
T803ME...
Unità di protezione elettronica
Sezionatori fino a 6300A
Ii
tr
Ir
t(s)
I(A)
