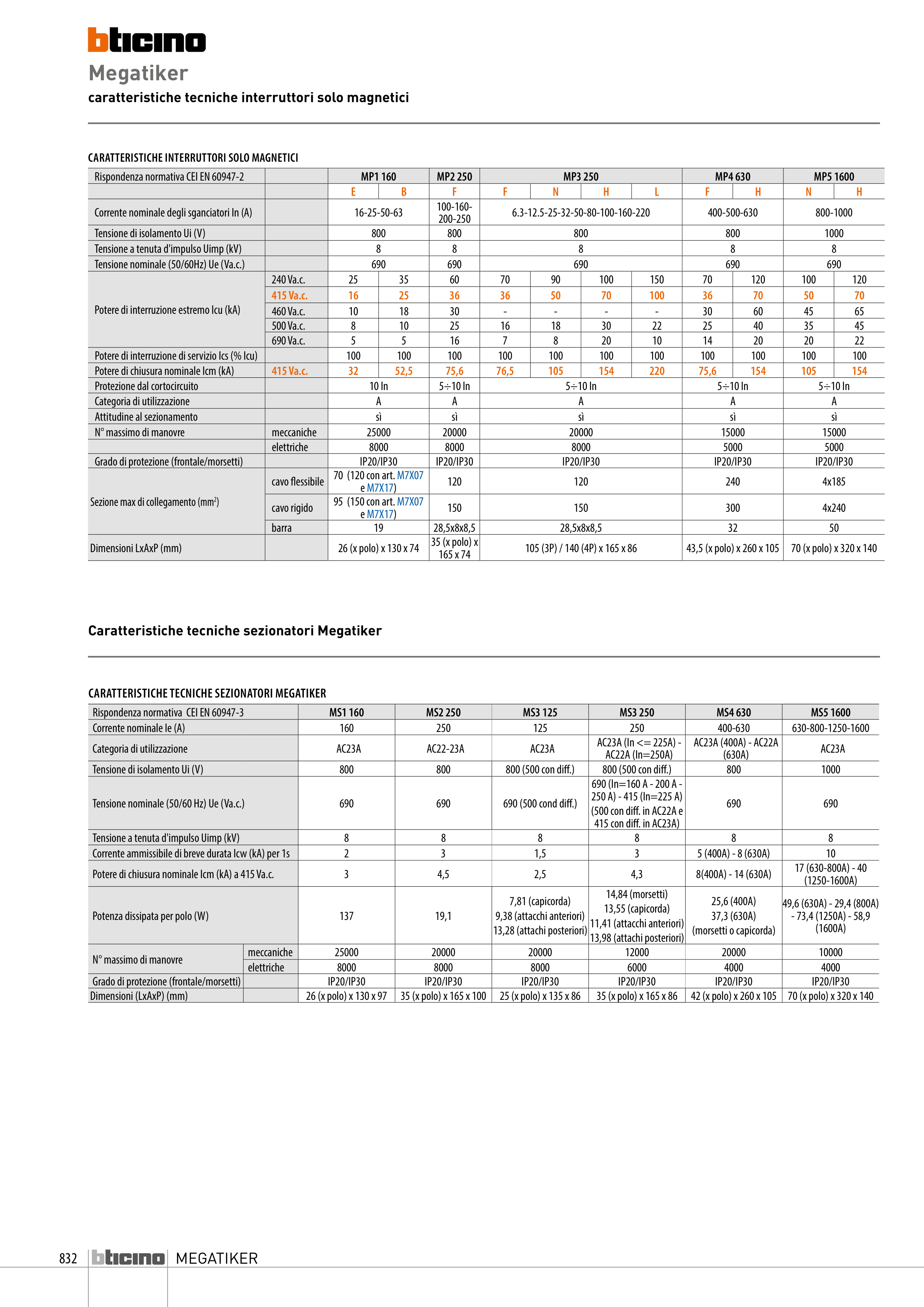

MEGATIKER
Megatiker
caratteristiche tecniche interruttori solo magnetici
CARATTERISTICHE INTERRUTTORI SOLO MAGNETICI
Rispondenza normativa CEI EN 60947-2
MP1 160
MP2 250
MP3 250
MP4 630
MP5 1600
E
B
F
F
N
H
L
F
H
N
H
Corrente nominale degli sganciatori In (A)
16-25-50-63
100-160-
200-250
6.3-12.5-25-32-50-80-100-160-220
400-500-630
800-1000
Tensione di isolamento Ui (V)
800
800
800
800
1000
Tensione a tenuta d'impulso Uimp (kV)
8
8
8
8
8
Tensione nominale (50/60Hz) Ue (Va.c.)
690
690
690
690
690
Potere di interruzione estremo Icu (kA)
240 Va.c.
25
35
60
70
90
100
150
70
120
100
120
415 Va.c.
16
25
36
36
50
70
100
36
70
50
70
460 Va.c.
10
18
30
-
-
-
-
30
60
45
65
500 Va.c.
8
10
25
16
18
30
22
25
40
35
45
690 Va.c.
5
5
16
7
8
20
10
14
20
20
22
Potere di interruzione di servizio Ics (% Icu)
100
100
100
100
100
100
100
100
100
100
100
Potere di chiusura nominale Icm (kA)
415 Va.c.
32
52,5
75,6
76,5
105
154
220
75,6
154
105
154
Protezione dal cortocircuito
10 In
5÷10 In
5÷10 In
5÷10 In
5÷10 In
Categoria di utilizzazione
A
A
A
A
A
Attitudine al sezionamento
sì
sì
sì
sì
sì
N° massimo di manovre
meccaniche
25000
20000
20000
15000
15000
elettriche
8000
8000
8000
5000
5000
Grado di protezione (frontale/morsetti)
IP20/IP30
IP20/IP30
IP20/IP30
IP20/IP30
IP20/IP30
Sezione max di collegamento (mm2)
cavo flessibile 70 (120 con art. M7X07
e M7X17)
120
120
240
4x185
cavo rigido
95 (150 con art. M7X07
e M7X17)
150
150
300
4x240
barra
19
28,5x8x8,5
28,5x8x8,5
32
50
Dimensioni LxAxP (mm)
26 (x polo) x 130 x 74
35 (x polo) x
165 x 74
105 (3P) / 140 (4P) x 165 x 86
43,5 (x polo) x 260 x 105
70 (x polo) x 320 x 140
Caratteristiche tecniche sezionatori Megatiker
CARATTERISTICHE TECNICHE SEZIONATORI MEGATIKER
Rispondenza normativa CEI EN 60947-3
MS1 160
MS2 250
MS3 125
MS3 250
MS4 630
MS5 1600
Corrente nominale Ie (A)
160
250
125
250
400-630
630-800-1250-1600
Categoria di utilizzazione
AC23A
AC22-23A
AC23A
AC23A (In <= 225A) -
AC22A (In=250A)
AC23A (400A) - AC22A
(630A)
AC23A
Tensione di isolamento Ui (V)
800
800
800 (500 con diff.)
800 (500 con diff.)
800
1000
Tensione nominale (50/60 Hz) Ue (Va.c.)
690
690
690 (500 cond diff.)
690 (In=160 A - 200 A -
250 A) - 415 (In=225 A)
(500 con diff. in AC22A e
415 con diff. in AC23A)
690
690
Tensione a tenuta d'impulso Uimp (kV)
8
8
8
8
8
8
Corrente ammissibile di breve durata Icw (kA) per 1s
2
3
1,5
3
5 (400A) - 8 (630A)
10
Potere di chiusura nominale Icm (kA) a 415 Va.c.
3
4,5
2,5
4,3
8(400A) - 14 (630A)
17 (630-800A) - 40
(1250-1600A)
Potenza dissipata per polo (W)
137
19,1
7,81 (capicorda)
9,38 (attacchi anteriori)
13,28 (attachi posteriori)
14,84 (morsetti)
13,55 (capicorda)
11,41 (attacchi anteriori)
13,98 (attachi posteriori)
25,6 (400A)
37,3 (630A)
(morsetti o capicorda)
49,6 (630A) - 29,4 (800A)
- 73,4 (1250A) - 58,9
(1600A)
N° massimo di manovre
meccaniche
25000
20000
20000
12000
20000
10000
elettriche
8000
8000
8000
6000
4000
4000
Grado di protezione (frontale/morsetti)
IP20/IP30
IP20/IP30
IP20/IP30
IP20/IP30
IP20/IP30
IP20/IP30
Dimensioni (LxAxP) (mm)
26 (x polo) x 130 x 97
35 (x polo) x 165 x 100
25 (x polo) x 135 x 86
35 (x polo) x 165 x 86
42 (x polo) x 260 x 105
70 (x polo) x 320 x 140
