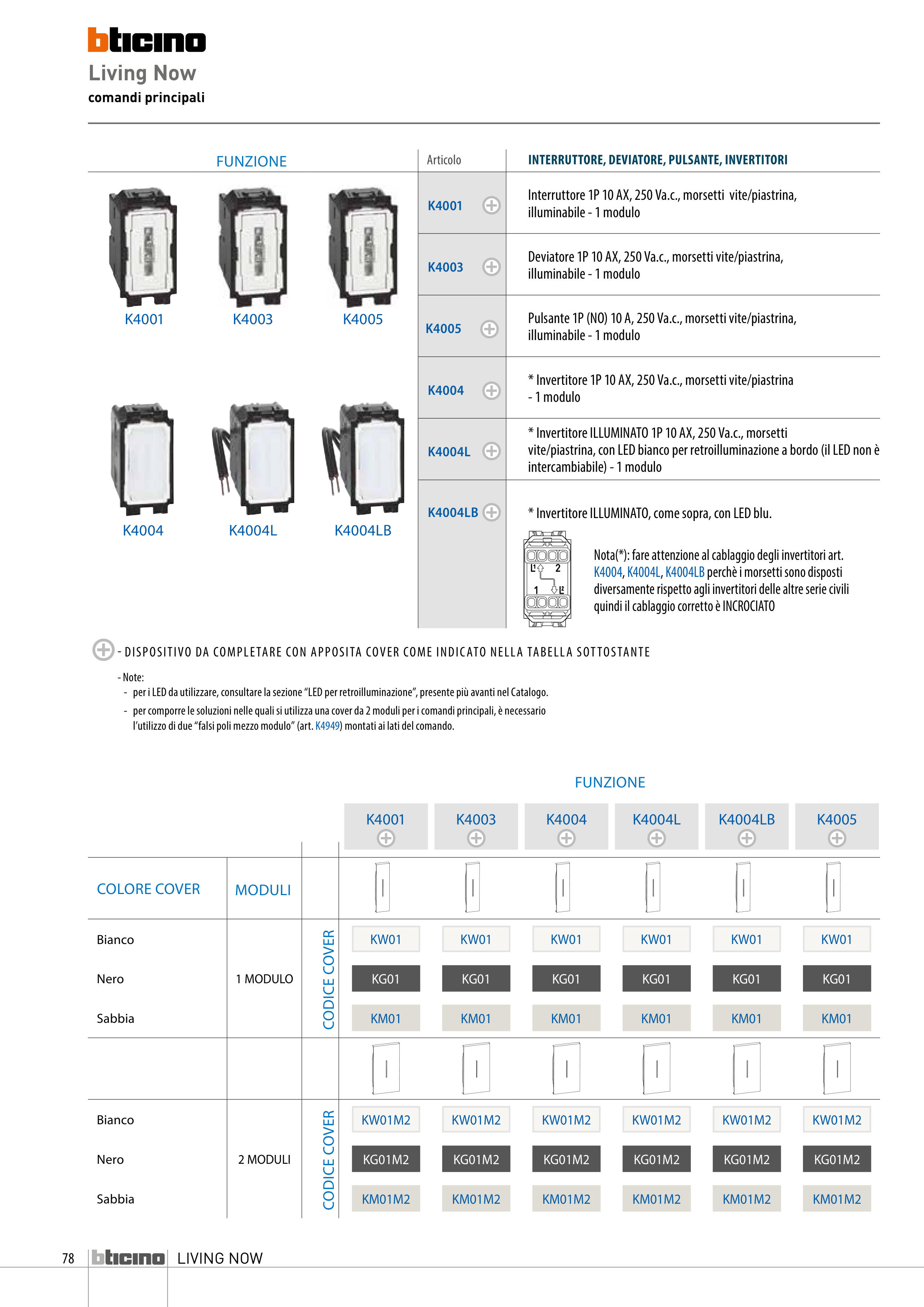

LIVING NOW
Living Now
comandi principali
FUNZIONE
K4001
K4003
K4005
K4004
K4004L
K4004LB
Articolo
INTERRUTTORE, DEVIATORE, PULSANTE, INVERTITORI
K4001
Interruttore 1P 10 AX, 250 Va.c., morsetti vite/piastrina,
illuminabile - 1 modulo
K4003
Deviatore 1P 10 AX, 250 Va.c., morsetti vite/piastrina,
illuminabile - 1 modulo
K4005
Pulsante 1P (NO) 10 A, 250 Va.c., morsetti vite/piastrina,
illuminabile - 1 modulo
K4004
* Invertitore 1P 10 AX, 250 Va.c., morsetti vite/piastrina
- 1 modulo
K4004L
* Invertitore ILLUMINATO 1P 10 AX, 250 Va.c., morsetti
vite/piastrina, con LED bianco per retroilluminazione a bordo (il LED non è
intercambiabile) - 1 modulo
K4004LB
* Invertitore ILLUMINATO, come sopra, con LED blu.
Nota(*): fare attenzione al cablaggio degli invertitori art.
K4004, K4004L, K4004LB perchè i morsetti sono disposti
diversamente rispetto agli invertitori delle altre serie civili
quindi il cablaggio corretto è INCROCIATO
Tabella di scelta delle cover
FUNZIONE
K4001
K4003
K4004
K4004L
K4004LB
K4005
COLORE COVER
MODULI
Bianco
1 MODULO
KW01
KW01
KW01
KW01
KW01
KW01
Nero
KG01
KG01
KG01
KG01
KG01
KG01
Sabbia
KM01
KM01
KM01
KM01
KM01
KM01
Bianco
2 MODULI
KW01M2
KW01M2
KW01M2
KW01M2
KW01M2
KW01M2
Nero
KG01M2
KG01M2
KG01M2
KG01M2
KG01M2
KG01M2
Sabbia
KM01M2
KM01M2
KM01M2
KM01M2
KM01M2
KM01M2
CODICE COVER
CODICE COVER
- DISPOSITIVO DA COMPLETARE CON APPOSITA COVER COME INDICATO NELLA TABELLA SOTTOSTANTE
- Note:
- per i LED da utilizzare, consultare la sezione “LED per retroilluminazione”, presente più avanti nel Catalogo.
- per comporre le soluzioni nelle quali si utilizza una cover da 2 moduli per i comandi principali, è necessario
l’utilizzo di due “falsi poli mezzo modulo” (art. K4949) montati ai lati del comando.
