BTDIN

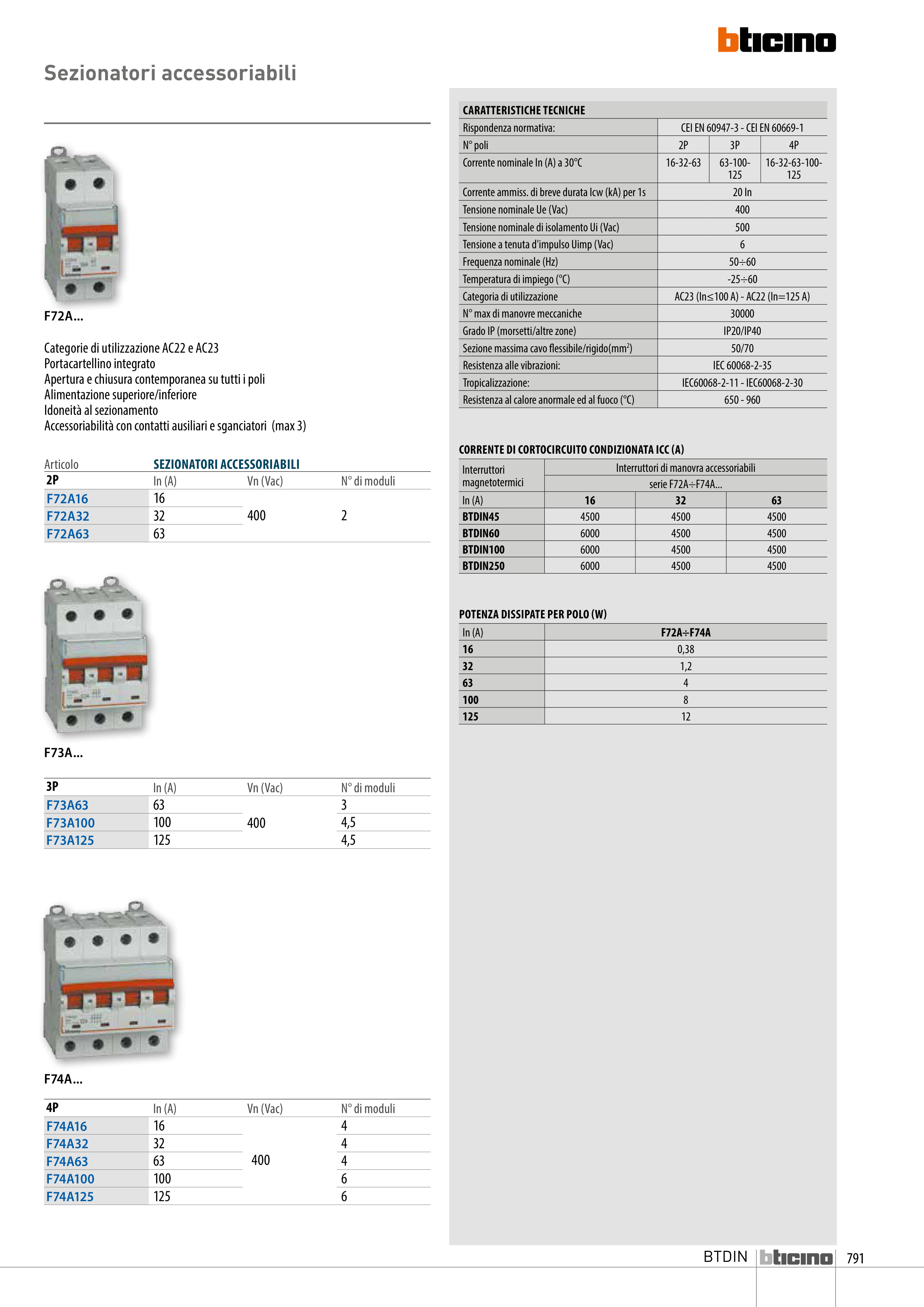

Sezionatori accessoriabili
F72A...
F73A...
F74A...
Categorie di utilizzazione AC22 e AC23
Portacartellino integrato
Apertura e chiusura contemporanea su tutti i poli
Alimentazione superiore/inferiore
Idoneità al sezionamento
Accessoriabilità con contatti ausiliari e sganciatori (max 3)
Articolo
SEZIONATORI ACCESSORIABILI
2P
In (A)
Vn (Vac)
N° di moduli
F72A16
16
400
2
F72A32
32
F72A63
63
CARATTERISTICHE TECNICHE
Rispondenza normativa:
CEI EN 60947-3 - CEI EN 60669-1
N° poli
2P
3P
4P
Corrente nominale In (A) a 30°C
16-32-63
63-100-
125
16-32-63-100-
125
Corrente ammiss. di breve durata Icw (kA) per 1s
20 In
Tensione nominale Ue (Vac)
400
Tensione nominale di isolamento Ui (Vac)
500
Tensione a tenuta d'impulso Uimp (Vac)
6
Frequenza nominale (Hz)
50÷60
Temperatura di impiego (°C)
-25÷60
Categoria di utilizzazione
AC23 (In≤100 A) - AC22 (In=125 A)
N° max di manovre meccaniche
30000
Grado IP (morsetti/altre zone)
IP20/IP40
Sezione massima cavo flessibile/rigido(mm2)
50/70
Resistenza alle vibrazioni:
IEC 60068-2-35
Tropicalizzazione:
IEC60068-2-11 - IEC60068-2-30
Resistenza al calore anormale ed al fuoco (°C)
650 - 960
Interruttori
magnetotermici
Interruttori di manovra accessoriabili
serie F72A÷F74A...
In (A)
16
32
63
BTDIN45
4500
4500
4500
BTDIN60
6000
4500
4500
BTDIN100
6000
4500
4500
BTDIN250
6000
4500
4500
CORRENTE DI CORTOCIRCUITO CONDIZIONATA ICC (A)
In (A)
F72A÷F74A
16
0,38
32
1,2
63
4
100
8
125
12
POTENZA DISSIPATE PER POLO (W)
4P
In (A)
Vn (Vac)
N° di moduli
F74A16
16
400
4
F74A32
32
4
F74A63
63
4
F74A100
100
6
F74A125
125
6
3P
In (A)
Vn (Vac)
N° di moduli
F73A63
63
400
3
F73A100
100
4,5
F73A125
125
4,5
