BTDIN
Articolo
BIPOLARI - 230 Vac
Tipo A
Tipo AC
In (A)
I∆n (A) N° di moduli
G722A16
G722AC16
16
0,01
2
Tipo A
Tipo F
Tipo AC
In (A)
I∆n (A) N° di moduli
G723A25 G723F25
G723AC25
25
0,03
2
G723A40 G723F40
G723AC40
40
G723A63 G723F63
G723AC63
63
Tipo A
Tipo A-S
Tipo AC
In (A)
I∆n (A) N° di moduli
G721AS25 G721AC25
25
0,1
2
G721A40 G721AS40 G721AC40
40
G721A63 G721AS63 G721AC63
63
Tipo A
Tipo F
Tipo A-S
Tipo AC
In (A)
I∆n (A) N° di moduli
G724A25 G724F25
G724AS25
G724AC25 25
0,3
2
G724A40 G724F40
G724AS40
G724AC40 40
G724A63 G724F63
G724AS63
G724AC63 63
G724A80
G724AS80
G724AC80 80
Tipo A
Tipo A-S
Tipo AC
In (A)
I∆n (A) N° di moduli
G725A25 G725AS25 G725AC25
25
0,5
2
G725A40 G725AS40 G725AC40
40
G725A63 G725AS63 G725AC63
63
G725A80 G725AS80 G725AC80
80
TETRAPOLARI - 400 Vac
Tipo A
Tipo F
Tipo AC
In (A)
I∆n (A) N° di moduli
G743A25 G743F25
G743AC25
25
0,03
4
G743A40 G743F40
G743AC40
40
G743A63
G743F63
G743AC63
63
Tipo A
Tipo A-S
Tipo AC
In (A)
I∆n (A) N° di moduli
G741A25 G741AS25 G741AC25
25
0,1
4
G741A40 G741AS40 G741AC40
40
G741A63 G741AS63 G741AC63
63
Tipo A
Tipo F
Tipo A-S
Tipo AC
In (A)
I∆n (A) N° di moduli
G744A25 G744F25
G744AS25
G744AC25 25
0,3
4
G744A40 G744F40
G744AS40
G744AC40 40
G744A63 G744F63
G744AS63
G744AC63 63
G744A80
G744AS80
G744AC80 80
Tipo A
Tipo A-S
Tipo AC
In (A)
I∆n (A) N° di moduli
G745A25 G745AS25 G745AC25
25
0,5
4
G745A40 G745AS40 G745AC40
40
G745A63
G745AS63 G745AC63
63
G745A80 G745AS80 G745AC80
80

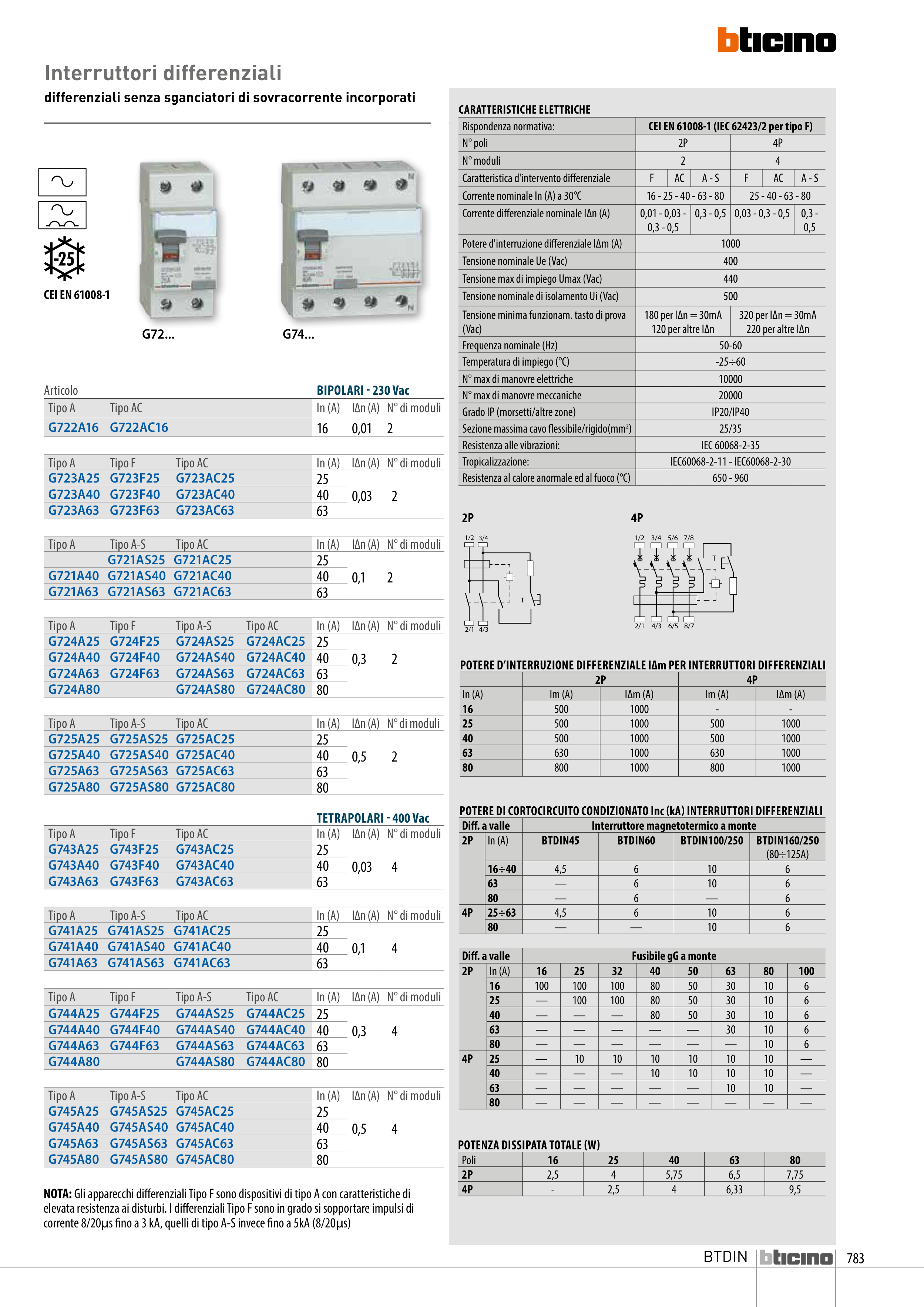

Interruttori differenziali
differenziali senza sganciatori di sovracorrente incorporati
G72...
G74...
CEI EN 61008-1
NOTA: Gli apparecchi differenziali Tipo F sono dispositivi di tipo A con caratteristiche di
elevata resistenza ai disturbi. I differenziali Tipo F sono in grado si sopportare impulsi di
corrente 8/20µs fino a 3 kA, quelli di tipo A-S invece fino a 5kA (8/20µs)
POTENZA DISSIPATA TOTALE (W)
Poli
16
25
40
63
80
2P
2,5
4
5,75
6,5
7,75
4P
-
2,5
4
6,33
9,5
CARATTERISTICHE ELETTRICHE
Rispondenza normativa:
CEI EN 61008-1 (IEC 62423/2 per tipo F)
N° poli
2P
4P
N° moduli
2
4
Caratteristica d'intervento differenziale
F
AC
A - S
F
AC
A - S
Corrente nominale In (A) a 30°C
16 - 25 - 40 - 63 - 80
25 - 40 - 63 - 80
Corrente differenziale nominale I∆n (A)
0,01 - 0,03 -
0,3 - 0,5
0,3 - 0,5 0,03 - 0,3 - 0,5
0,3 -
0,5
Potere d'interruzione differenziale I∆m (A)
1000
Tensione nominale Ue (Vac)
400
Tensione max di impiego Umax (Vac)
440
Tensione nominale di isolamento Ui (Vac)
500
Tensione minima funzionam. tasto di prova
(Vac)
180 per IΔn = 30mA
120 per altre IΔn
320 per IΔn = 30mA
220 per altre IΔn
Frequenza nominale (Hz)
50-60
Temperatura di impiego (°C)
-25÷60
N° max di manovre elettriche
10000
N° max di manovre meccaniche
20000
Grado IP (morsetti/altre zone)
IP20/IP40
Sezione massima cavo flessibile/rigido(mm2)
25/35
Resistenza alle vibrazioni:
IEC 60068-2-35
Tropicalizzazione:
IEC60068-2-11 - IEC60068-2-30
Resistenza al calore anormale ed al fuoco (°C)
650 - 960
POTERE D’INTERRUZIONE DIFFERENZIALE I∆m PER INTERRUTTORI DIFFERENZIALI
2P
4P
In (A)
Im (A)
I∆m (A)
Im (A)
I∆m (A)
16
500
1000
-
-
25
500
1000
500
1000
40
500
1000
500
1000
63
630
1000
630
1000
80
800
1000
800
1000
POTERE DI CORTOCIRCUITO CONDIZIONATO Inc (kA) INTERRUTTORI DIFFERENZIALI
Diff. a valle
Interruttore magnetotermico a monte
2P
In (A)
BTDIN45
BTDIN60
BTDIN100/250
BTDIN160/250
(80÷125A)
16÷40
4,5
6
10
6
63
—
6
10
6
80
—
6
—
6
4P
25÷63
4,5
6
10
6
80
—
—
10
6
Diff. a valle
Fusibile gG a monte
2P
In (A)
16
25
32
40
50
63
80
100
16
100
100
100
80
50
30
10
6
25
—
100
100
80
50
30
10
6
40
—
—
—
80
50
30
10
6
63
—
—
—
—
—
30
10
6
80
—
—
—
—
—
—
10
6
4P
25
—
10
10
10
10
10
10
—
40
—
—
—
10
10
10
10
—
63
—
—
—
—
—
10
10
—
80
—
—
—
—
—
—
—
—
4/3
3/4
2/1
1/2
T
2/1
4/3
1/2
3/4
T
6/5
5/6
8/7
7/8
2P 4P
783
783
