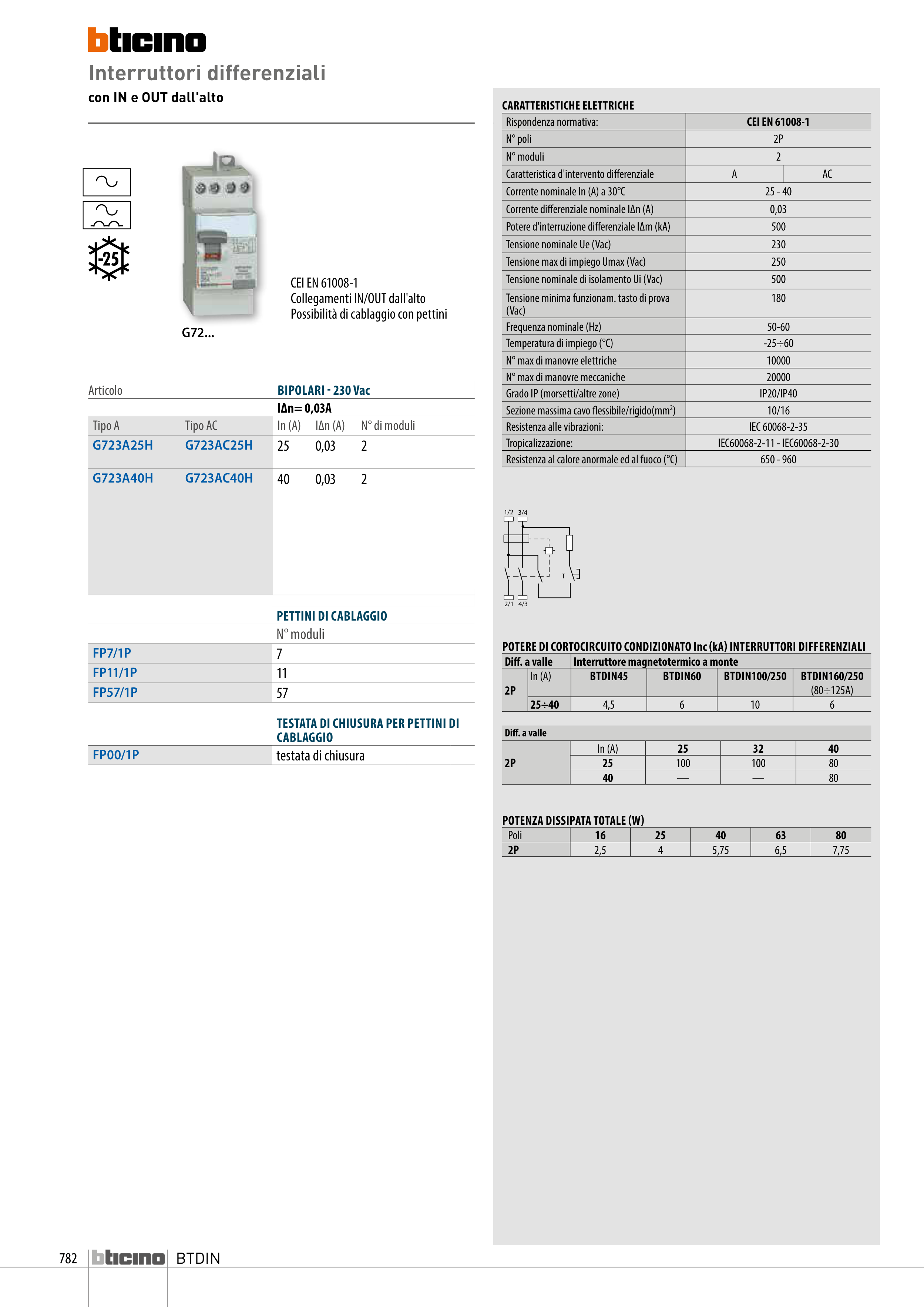

BTDIN
Interruttori differenziali
con IN e OUT dall'alto
CEI EN 61008-1
Collegamenti IN/OUT dall'alto
Possibilità di cablaggio con pettini
G72...
CARATTERISTICHE ELETTRICHE
Rispondenza normativa:
CEI EN 61008-1
N° poli
2P
N° moduli
2
Caratteristica d'intervento differenziale
A
AC
Corrente nominale In (A) a 30°C
25 - 40
Corrente differenziale nominale I∆n (A)
0,03
Potere d'interruzione differenziale I∆m (kA)
500
Tensione nominale Ue (Vac)
230
Tensione max di impiego Umax (Vac)
250
Tensione nominale di isolamento Ui (Vac)
500
Tensione minima funzionam. tasto di prova
(Vac)
180
Frequenza nominale (Hz)
50-60
Temperatura di impiego (°C)
-25÷60
N° max di manovre elettriche
10000
N° max di manovre meccaniche
20000
Grado IP (morsetti/altre zone)
IP20/IP40
Sezione massima cavo flessibile/rigido(mm2)
10/16
Resistenza alle vibrazioni:
IEC 60068-2-35
Tropicalizzazione:
IEC60068-2-11 - IEC60068-2-30
Resistenza al calore anormale ed al fuoco (°C)
650 - 960
POTENZA DISSIPATA TOTALE (W)
Poli
16
25
40
63
80
2P
2,5
4
5,75
6,5
7,75
POTERE DI CORTOCIRCUITO CONDIZIONATO Inc (kA) INTERRUTTORI DIFFERENZIALI
Diff. a valle
Interruttore magnetotermico a monte
2P
In (A)
BTDIN45
BTDIN60
BTDIN100/250
BTDIN160/250
(80÷125A)
25÷40
4,5
6
10
6
Diff. a valle
2P
In (A)
25
32
40
25
100
100
80
40
—
—
80
PETTINI DI CABLAGGIO
N° moduli
FP7/1P
7
FP11/1P
11
FP57/1P
57
TESTATA DI CHIUSURA PER PETTINI DI
CABLAGGIO
FP00/1P
testata di chiusura
Articolo
BIPOLARI - 230 Vac
I∆n= 0,03A
Tipo A
Tipo AC
In (A)
I∆n (A)
N° di moduli
G723A25H
G723AC25H
25
0,03
2
G723A40H
G723AC40H
40
0,03
2
4/3
3/4
2/1
1/2
T
