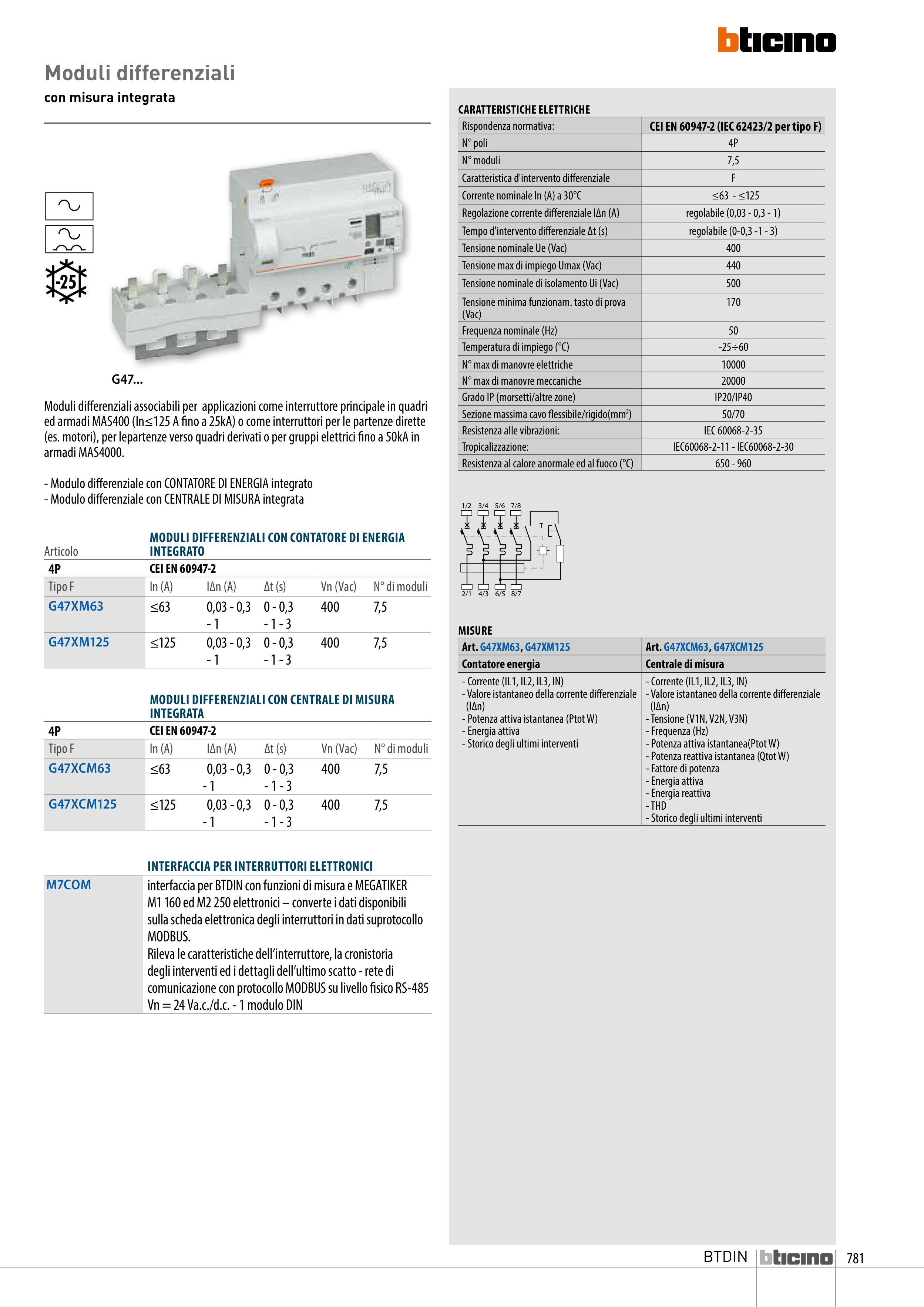

BTDIN
Moduli differenziali
con misura integrata
G47...
CARATTERISTICHE ELETTRICHE
Rispondenza normativa:
CEI EN 60947-2 (IEC 62423/2 per tipo F)
N° poli
4P
N° moduli
7,5
Caratteristica d'intervento differenziale
F
Corrente nominale In (A) a 30°C
≤63 - ≤125
Regolazione corrente differenziale I∆n (A)
regolabile (0,03 - 0,3 - 1)
Tempo d'intervento differenziale ∆t (s)
regolabile (0-0,3 -1 - 3)
Tensione nominale Ue (Vac)
400
Tensione max di impiego Umax (Vac)
440
Tensione nominale di isolamento Ui (Vac)
500
Tensione minima funzionam. tasto di prova
(Vac)
170
Frequenza nominale (Hz)
50
Temperatura di impiego (°C)
-25÷60
N° max di manovre elettriche
10000
N° max di manovre meccaniche
20000
Grado IP (morsetti/altre zone)
IP20/IP40
Sezione massima cavo flessibile/rigido(mm2)
50/70
Resistenza alle vibrazioni:
IEC 60068-2-35
Tropicalizzazione:
IEC60068-2-11 - IEC60068-2-30
Resistenza al calore anormale ed al fuoco (°C)
650 - 960
MISURE
Art. G47XM63, G47XM125
Art. G47XCM63, G47XCM125
Contatore energia
Centrale di misura
- Corrente (IL1, IL2, IL3, IN)
- Valore istantaneo della corrente differenziale
(IΔn)
- Potenza attiva istantanea (Ptot W)
- Energia attiva
- Storico degli ultimi interventi
- Corrente (IL1, IL2, IL3, IN)
- Valore istantaneo della corrente differenziale
(IΔn)
- Tensione (V1N, V2N, V3N)
- Frequenza (Hz)
- Potenza attiva istantanea(Ptot W)
- Potenza reattiva istantanea (Qtot W)
- Fattore di potenza
- Energia attiva
- Energia reattiva
- THD
- Storico degli ultimi interventi
Articolo
MODULI DIFFERENZIALI CON CONTATORE DI ENERGIA
INTEGRATO
4P
CEI EN 60947-2
Tipo F
In (A)
I∆n (A)
∆t (s)
Vn (Vac)
N° di moduli
G47XM63
≤63
0,03 - 0,3
- 1
0 - 0,3
- 1 - 3
400
7,5
G47XM125
≤125
0,03 - 0,3
- 1
0 - 0,3
- 1 - 3
400
7,5
MODULI DIFFERENZIALI CON CENTRALE DI MISURA
INTEGRATA
4P
CEI EN 60947-2
Tipo F
In (A)
I∆n (A)
∆t (s)
Vn (Vac)
N° di moduli
G47XCM63
≤63
0,03 - 0,3
- 1
0 - 0,3
- 1 - 3
400
7,5
G47XCM125
≤125
0,03 - 0,3
- 1
0 - 0,3
- 1 - 3
400
7,5
Moduli differenziali associabili per applicazioni come interruttore principale in quadri
ed armadi MAS400 (In≤125 A fino a 25kA) o come interruttori per le partenze dirette
(es. motori), per lepartenze verso quadri derivati o per gruppi elettrici fino a 50kA in
armadi MAS4000.
- Modulo differenziale con CONTATORE DI ENERGIA integrato
- Modulo differenziale con CENTRALE DI MISURA integrata
2/1
4/3
1/2
3/4
T
6/5
5/6
8/7
7/8
INTERFACCIA PER INTERRUTTORI ELETTRONICI
M7COM
interfaccia per BTDIN con funzioni di misura e MEGATIKER
M1 160 ed M2 250 elettronici – converte i dati disponibili
sulla scheda elettronica degli interruttori in dati suprotocollo
MODBUS.
Rileva le caratteristiche dell’interruttore, la cronistoria
degli interventi ed i dettagli dell’ultimo scatto - rete di
comunicazione con protocollo MODBUS su livello fisico RS-485
Vn = 24 Va.c./d.c. - 1 modulo DIN
