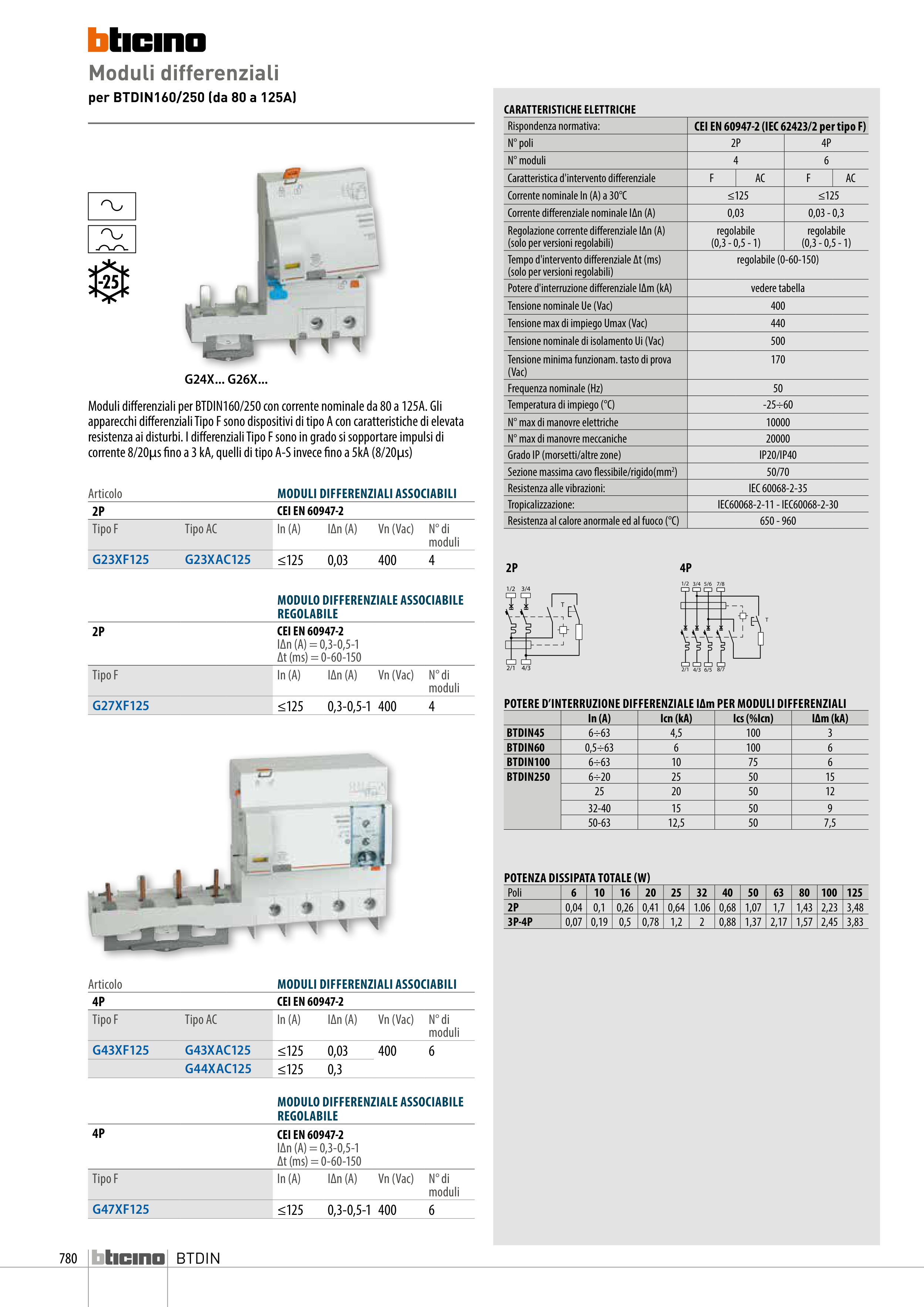

BTDIN
Moduli differenziali
per BTDIN160/250 (da 80 a 125A)
G24X... G26X...
POTENZA DISSIPATA TOTALE (W)
Poli
6
10
16
20
25
32
40
50
63
80
100 125
2P
0,04
0,1
0,26 0,41 0,64 1.06 0,68 1,07
1,7
1,43 2,23 3,48
3P-4P
0,07 0,19
0,5
0,78
1,2
2
0,88 1,37 2,17 1,57 2,45 3,83
POTERE D’INTERRUZIONE DIFFERENZIALE I∆m PER MODULI DIFFERENZIALI
In (A)
Icn (kA)
Ics (%Icn)
I∆m (kA)
BTDIN45
6÷63
4,5
100
3
BTDIN60
0,5÷63
6
100
6
BTDIN100
6÷63
10
75
6
BTDIN250
6÷20
25
50
15
25
20
50
12
32-40
15
50
9
50-63
12,5
50
7,5
CARATTERISTICHE ELETTRICHE
Rispondenza normativa:
CEI EN 60947-2 (IEC 62423/2 per tipo F)
N° poli
2P
4P
N° moduli
4
6
Caratteristica d'intervento differenziale
F
AC
F
AC
Corrente nominale In (A) a 30°C
≤125
≤125
Corrente differenziale nominale I∆n (A)
0,03
0,03 - 0,3
Regolazione corrente differenziale I∆n (A)
(solo per versioni regolabili)
regolabile
(0,3 - 0,5 - 1)
regolabile
(0,3 - 0,5 - 1)
Tempo d'intervento differenziale ∆t (ms)
(solo per versioni regolabili)
regolabile (0-60-150)
Potere d'interruzione differenziale I∆m (kA)
vedere tabella
Tensione nominale Ue (Vac)
400
Tensione max di impiego Umax (Vac)
440
Tensione nominale di isolamento Ui (Vac)
500
Tensione minima funzionam. tasto di prova
(Vac)
170
Frequenza nominale (Hz)
50
Temperatura di impiego (°C)
-25÷60
N° max di manovre elettriche
10000
N° max di manovre meccaniche
20000
Grado IP (morsetti/altre zone)
IP20/IP40
Sezione massima cavo flessibile/rigido(mm2)
50/70
Resistenza alle vibrazioni:
IEC 60068-2-35
Tropicalizzazione:
IEC60068-2-11 - IEC60068-2-30
Resistenza al calore anormale ed al fuoco (°C)
650 - 960
Articolo
MODULI DIFFERENZIALI ASSOCIABILI
2P
CEI EN 60947-2
Tipo F
Tipo AC
In (A)
I∆n (A)
Vn (Vac)
N° di
moduli
G23XF125
G23XAC125
≤125
0,03
400
4
Articolo
MODULI DIFFERENZIALI ASSOCIABILI
4P
CEI EN 60947-2
Tipo F
Tipo AC
In (A)
I∆n (A)
Vn (Vac)
N° di
moduli
G43XF125
G43XAC125
≤125
0,03
400
6
G44XAC125
≤125
0,3
MODULO DIFFERENZIALE ASSOCIABILE
REGOLABILE
2P
CEI EN 60947-2
I∆n (A) = 0,3-0,5-1
∆t (ms) = 0-60-150
Tipo F
In (A)
I∆n (A)
Vn (Vac)
N° di
moduli
G27XF125
≤125
0,3-0,5-1 400
4
MODULO DIFFERENZIALE ASSOCIABILE
REGOLABILE
4P
CEI EN 60947-2
I∆n (A) = 0,3-0,5-1
∆t (ms) = 0-60-150
Tipo F
In (A)
I∆n (A)
Vn (Vac)
N° di
moduli
G47XF125
≤125
0,3-0,5-1 400
6
Moduli differenziali per BTDIN160/250 con corrente nominale da 80 a 125A. Gli
apparecchi differenziali Tipo F sono dispositivi di tipo A con caratteristiche di elevata
resistenza ai disturbi. I differenziali Tipo F sono in grado si sopportare impulsi di
corrente 8/20µs fino a 3 kA, quelli di tipo A-S invece fino a 5kA (8/20µs)
2P
4P
2/1
4/3
1/2
3/4
T
6/5
4/3
5/6
3/4
T
8/7
7/8
2/1
1/2
