BTDIN
Articolo
MODULI DIFFERENZIALI
ASSOCIABILI
2P
CEI EN 61009-1
Tipo A
Tipo F
Tipo AC
Tipo A-S
In (A) I∆n (A) Vn
(Vac)
N° di
moduli
G23A32 G23F32
G23AC32
≤32
0,03
230
2
G23A63 G23F63
G23AC63
≤63
G24A32 G24F32
G24AC32 G24AS32 ≤32
0,3
G24A63 G24F63
G24AC63 G24AS63 ≤63
G25A32
G25AC32
≤32
0,5
G25A63
G25AC63
≤63
G26AS32 ≤32
1
G26AS63 ≤63

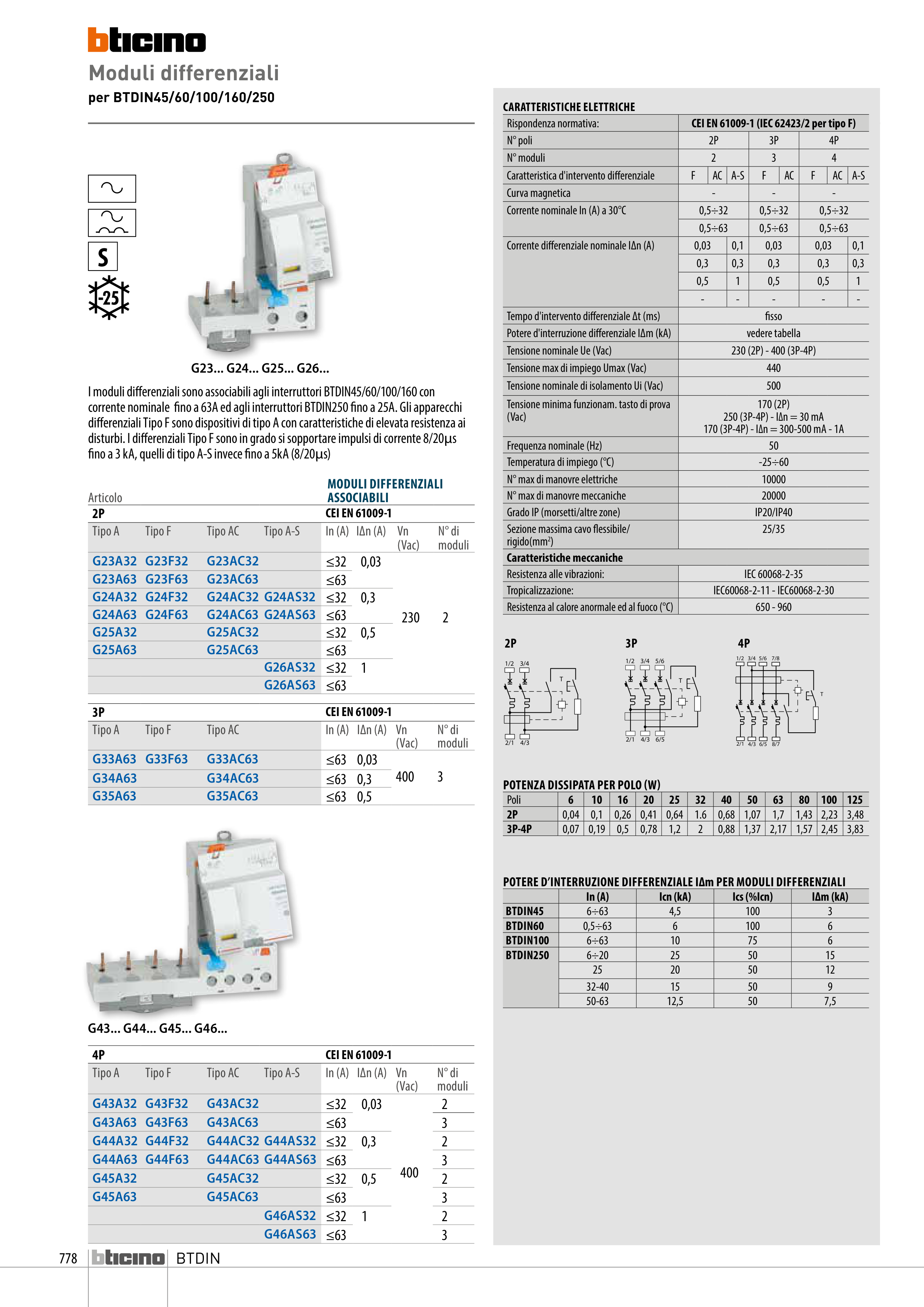

Moduli differenziali
per BTDIN45/60/100/160/250
G23... G24... G25... G26...
G43... G44... G45... G46...
I moduli differenziali sono associabili agli interruttori BTDIN45/60/100/160 con
corrente nominale fino a 63A ed agli interruttori BTDIN250 fino a 25A. Gli apparecchi
differenziali Tipo F sono dispositivi di tipo A con caratteristiche di elevata resistenza ai
disturbi. I differenziali Tipo F sono in grado si sopportare impulsi di corrente 8/20µs
fino a 3 kA, quelli di tipo A-S invece fino a 5kA (8/20µs)
S
3P
CEI EN 61009-1
Tipo A
Tipo F
Tipo AC
In (A) I∆n (A) Vn
(Vac)
N° di
moduli
G33A63 G33F63
G33AC63
≤63 0,03
400
3
G34A63
G34AC63
≤63 0,3
G35A63
G35AC63
≤63 0,5
4P
CEI EN 61009-1
Tipo A
Tipo F
Tipo AC
Tipo A-S
In (A) I∆n (A) Vn
(Vac)
N° di
moduli
G43A32 G43F32
G43AC32
≤32
0,03
400
2
G43A63 G43F63
G43AC63
≤63
3
G44A32 G44F32
G44AC32 G44AS32 ≤32
0,3
2
G44A63 G44F63
G44AC63 G44AS63 ≤63
3
G45A32
G45AC32
≤32
0,5
2
G45A63
G45AC63
≤63
3
G46AS32 ≤32
1
2
G46AS63 ≤63
3
CARATTERISTICHE ELETTRICHE
Rispondenza normativa:
CEI EN 61009-1 (IEC 62423/2 per tipo F)
N° poli
2P
3P
4P
N° moduli
2
3
4
Caratteristica d'intervento differenziale
F
AC A-S
F
AC
F
AC A-S
Curva magnetica
-
-
-
Corrente nominale In (A) a 30°C
0,5÷32
0,5÷32
0,5÷32
0,5÷63
0,5÷63
0,5÷63
Corrente differenziale nominale I∆n (A)
0,03
0,1
0,03
0,03
0,1
0,3
0,3
0,3
0,3
0,3
0,5
1
0,5
0,5
1
-
-
-
-
-
Tempo d'intervento differenziale ∆t (ms)
fisso
Potere d'interruzione differenziale I∆m (kA)
vedere tabella
Tensione nominale Ue (Vac)
230 (2P) - 400 (3P-4P)
Tensione max di impiego Umax (Vac)
440
Tensione nominale di isolamento Ui (Vac)
500
Tensione minima funzionam. tasto di prova
(Vac)
170 (2P)
250 (3P-4P) - I∆n = 30 mA
170 (3P-4P) - I∆n = 300-500 mA - 1A
Frequenza nominale (Hz)
50
Temperatura di impiego (°C)
-25÷60
N° max di manovre elettriche
10000
N° max di manovre meccaniche
20000
Grado IP (morsetti/altre zone)
IP20/IP40
Sezione massima cavo flessibile/
rigido(mm2)
25/35
Caratteristiche meccaniche
Resistenza alle vibrazioni:
IEC 60068-2-35
Tropicalizzazione:
IEC60068-2-11 - IEC60068-2-30
Resistenza al calore anormale ed al fuoco (°C)
650 - 960
POTENZA DISSIPATA PER POLO (W)
Poli
6
10
16
20
25
32
40
50
63
80
100
125
2P
0,04
0,1
0,26 0,41 0,64
1.6
0,68 1,07
1,7
1,43 2,23 3,48
3P-4P
0,07 0,19
0,5
0,78
1,2
2
0,88 1,37 2,17 1,57 2,45 3,83
POTERE D’INTERRUZIONE DIFFERENZIALE I∆m PER MODULI DIFFERENZIALI
In (A)
Icn (kA)
Ics (%Icn)
I∆m (kA)
BTDIN45
6÷63
4,5
100
3
BTDIN60
0,5÷63
6
100
6
BTDIN100
6÷63
10
75
6
BTDIN250
6÷20
25
50
15
25
20
50
12
32-40
15
50
9
50-63
12,5
50
7,5
2P 3P 4P
2/1
4/3
1/2
3/4
T
6/5
5/6
6/5
4/3
5/6
3/4
T
8/7
7/8
2/1
1/2
2/1
4/3
1/2
3/4
T
778
