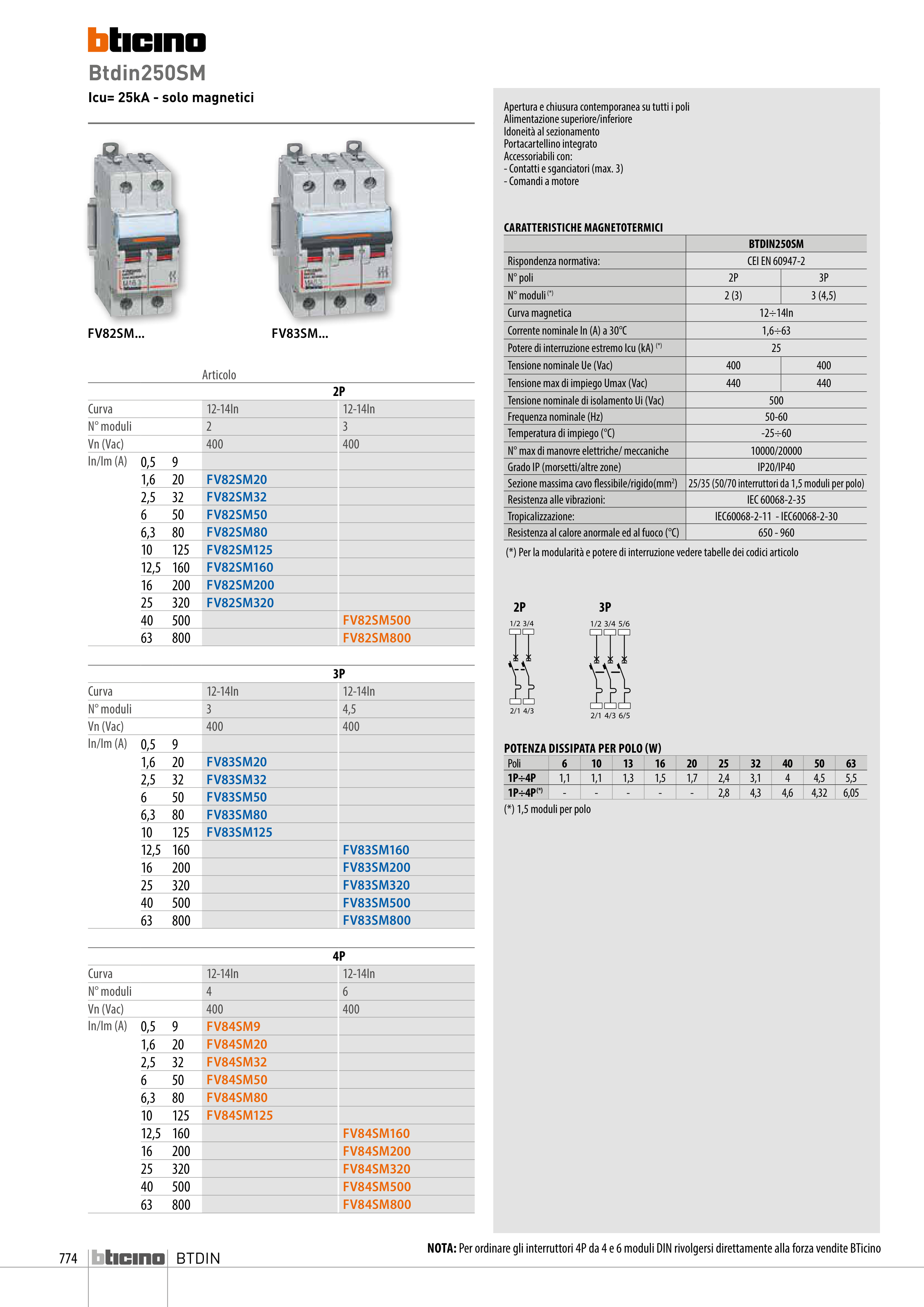

BTDIN
CARATTERISTICHE MAGNETOTERMICI
BTDIN250SM
Rispondenza normativa:
CEI EN 60947-2
N° poli
2P
3P
N° moduli (*)
2 (3)
3 (4,5)
Curva magnetica
12÷14In
Corrente nominale In (A) a 30°C
1,6÷63
Potere di interruzione estremo Icu (kA) (*)
25
Tensione nominale Ue (Vac)
400
400
Tensione max di impiego Umax (Vac)
440
440
Tensione nominale di isolamento Ui (Vac)
500
Frequenza nominale (Hz)
50-60
Temperatura di impiego (°C)
-25÷60
N° max di manovre elettriche/ meccaniche
10000/20000
Grado IP (morsetti/altre zone)
IP20/IP40
Sezione massima cavo flessibile/rigido(mm2)
25/35 (50/70 interruttori da 1,5 moduli per polo)
Resistenza alle vibrazioni:
IEC 60068-2-35
Tropicalizzazione:
IEC60068-2-11 - IEC60068-2-30
Resistenza al calore anormale ed al fuoco (°C)
650 - 960
(*) Per la modularità e potere di interruzione vedere tabelle dei codici articolo
Apertura e chiusura contemporanea su tutti i poli
Alimentazione superiore/inferiore
Idoneità al sezionamento
Portacartellino integrato
Accessoriabili con:
- Contatti e sganciatori (max. 3)
- Comandi a motore
POTENZA DISSIPATA PER POLO (W)
Poli
6
10
13
16
20
25
32
40
50
63
1P÷4P
1,1
1,1
1,3
1,5
1,7
2,4
3,1
4
4,5
5,5
1P÷4P (*)
-
-
-
-
-
2,8
4,3
4,6
4,32
6,05
(*) 1,5 moduli per polo
Btdin250SM
Icu= 25kA - solo magnetici
FV82SM...
FV83SM...
Articolo
2P
Curva
12-14In
12-14In
N° moduli
2
3
Vn (Vac)
400
400
In/Im (A)
0,5
9
1,6
20
FV82SM20
2,5
32
FV82SM32
6
50
FV82SM50
6,3
80
FV82SM80
10
125
FV82SM125
12,5 160
FV82SM160
16
200
FV82SM200
25
320
FV82SM320
40
500
FV82SM500
63
800
FV82SM800
3P
Curva
12-14In
12-14In
N° moduli
3
4,5
Vn (Vac)
400
400
In/Im (A)
0,5
9
1,6
20
FV83SM20
2,5
32
FV83SM32
6
50
FV83SM50
6,3
80
FV83SM80
10
125
FV83SM125
12,5 160
FV83SM160
16
200
FV83SM200
25
320
FV83SM320
40
500
FV83SM500
63
800
FV83SM800
4P
Curva
12-14In
12-14In
N° moduli
4
6
Vn (Vac)
400
400
In/Im (A)
0,5
9
FV84SM9
1,6
20
FV84SM20
2,5
32
FV84SM32
6
50
FV84SM50
6,3
80
FV84SM80
10
125
FV84SM125
12,5 160
FV84SM160
16
200
FV84SM200
25
320
FV84SM320
40
500
FV84SM500
63
800
FV84SM800
2P 3P
2/1 4/3 6/5
1/2 3/4 5/6
2/1 4/3
1/2 3/4
NOTA: Per ordinare gli interruttori 4P da 4 e 6 moduli DIN rivolgersi direttamente alla forza vendite BTicino
